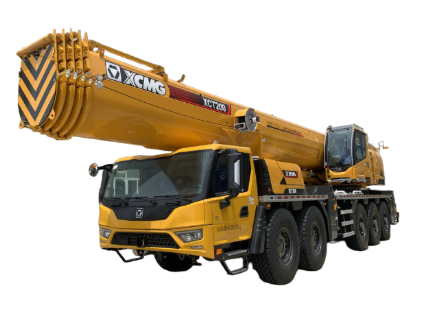

徐工XCT200G8-1增强版汽车吊性能参数吊臂计算吊车工况表

品牌：徐工

型号：XCT200G8-1增强版

吨位：200吨

工况：主臂工况

配重（吨）	0t前位	0t前位	0t前位	0t前位	0t前位
主臂（米）	14.6	19.4	19.4	19.4	19.4
伸缩组合	0000000	0000001	0000010	0000100	0001000
3
3	104.9	55.8	105	105.9	105.4
3.5	89.9	52.7	91.5	91.1	90.6
4	77.9	50	79.4	79	78.6
4.5	68.6	47.6	70	69.6	69.1

查看全部

工况：主臂（带载伸缩）工况

配重（吨）	0t前位	0t前位	0t前位	0t前位	0t前位
主臂（米）	14.6	19.4	24.2	25.1	19.4
伸缩组合	0000000	0000001	0000002	0000003	0000001
3	33.1	28.8			28
3.5	33.1	28.4	22.6	18.5	28
4	33.1	28.4	22.3	18.2	28
4.5	33.1	28.4	22	17.9	28
5	33.1	28.4	21.7	17.6	28

查看全部

工况：副臂工况

配重（吨）	21t前位	21t前位	21t前位	21t前位	21t前位
主臂（米）	72.5	77.3	82.1	72.5	77.3
副臂（米）	10.5	10.5	10.5	10.5	10.5
角度（°）	0°	0°	0°	15°	15°
18	7
20	7	5.8		5.9
22	7	5.9	4.5	5.8	5.4
24	7	5.9	4.5	5.5	5.2

查看全部

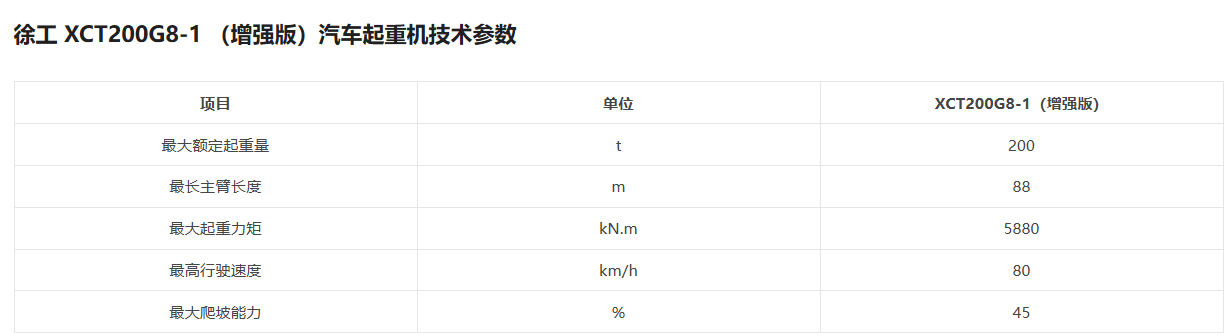

整机技术参数
