中联ZTC500VS562汽车吊性能参数吊臂计算吊车工况表
品牌：中联
型号：ZTC500VS562
吨位：50吨
工况：主臂工况
| 配重（吨） | 8.8t | 8.8t | 8.8t | 8.8t | 8.8t |
| 主臂（米） | 11.7 | 16 | 20.3 | 26.6 | 32.9 |
| 二节臂伸 | 1 | 1 | 1 | 1 | 1 |
| 3 | 50 | 42 | 31 | ||
| 3.5 | 46 | 41 | 31 | ||
| 4 | 42 | 40 | 31 | ||
| 4.5 | 38.5 | 38 | 30 | 25 | |
| 5 | 36 | 35.6 | 29.5 | 25 |
查看全部
工况：副臂工况
| 配重（吨） | 8.8t | 8.8t | 8.8t | 8.8t | 8.8t |
| 主臂（米） | 45.5 | 45.5 | 45.5 | 45.5 | 45.5 |
| 副臂（米） | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 |
| 角度（°） | 0° | 15° | 30° | 0° | 15° |
| 80 | 4 | 2.8 | 2 | 2.5 | 1.6 |
| 78 | 3.8 | 2.7 | 2 | 2.4 | 1.5 |
| 76 | 3.6 | 2.6 | 1.9 | 2.3 | 1.5 |
| 74 | 3.4 | 2.5 | 1.85 | 2.1 | 1.45 |
查看全部

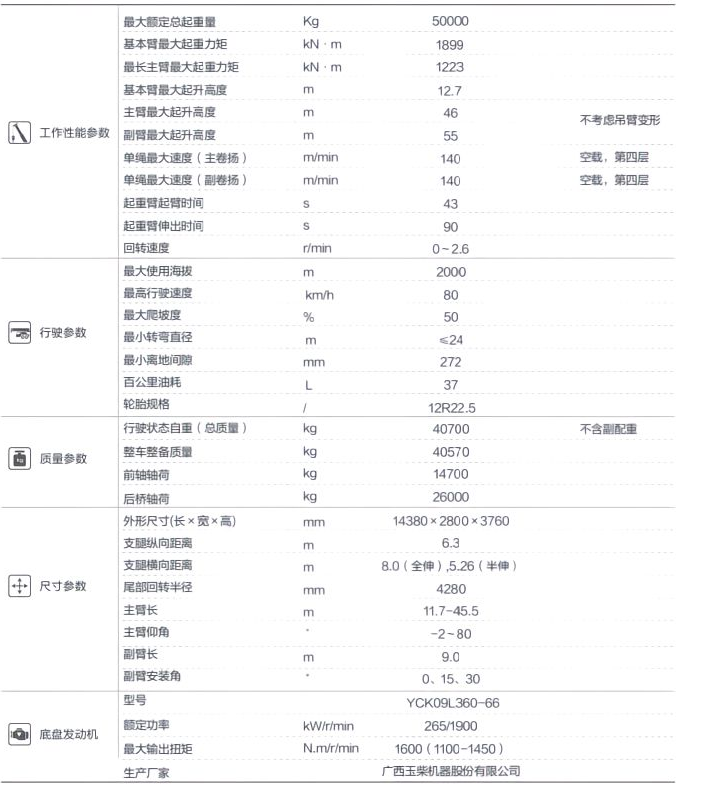

整机技术参数

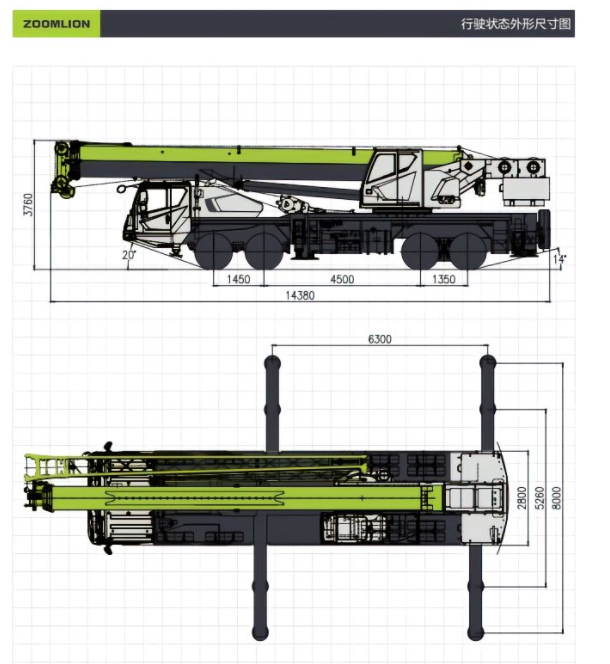

尺寸参数
