中联ZTC1000VS663汽车吊性能参数吊臂计算吊车工况表
品牌：中联
型号：ZTC1000VS663
吨位：100吨
工况：主臂工况
| 配重（吨） | 1.5t | 1.5t | 1.5t | 1.5t | 1.5t |
| 主臂（米） | 12.8★ | 17.2 | 17.2 | 17.2 | 17.2★ |
| 伸缩组合 | 11111 | 11112 | 11121 | 11211 | 12111 |
| 3 | 100 | 39.5 | 75 | 80 | 80 |
| 3.5 | 80 | 37 | 71 | 75 | 75 |
| 4 | 75 | 35.5 | 68 | 73 | 73 |
| 4.5 | 66 | 32 | 63 | 66 | 66 |
| 5 | 60 | 30 | 60 | 60 | 60 |
查看全部
工况：副臂工况
| 配重（吨） | 33t | 33t | 33t | 33t | 33t |
| 主臂（米） | 56.8 | 56.8 | 56.8 | 56.8 | 56.8 |
| 副臂（米） | 10.4 | 10.4 | 10.4 | 17.5 | 17.5 |
| 角度（°） | 0° | 15° | 30° | 0° | 15° |
| 80 | 6.5 | 5.5 | 4.5 | 3.5 | 2.5 |
| 78 | 6.5 | 5.5 | 4.5 | 3.2 | 2.3 |
| 76 | 6.3 | 5.3 | 4.5 | 3 | 2.2 |
| 74 | 6.2 | 5.2 | 4.5 | 2.8 | 2 |
查看全部

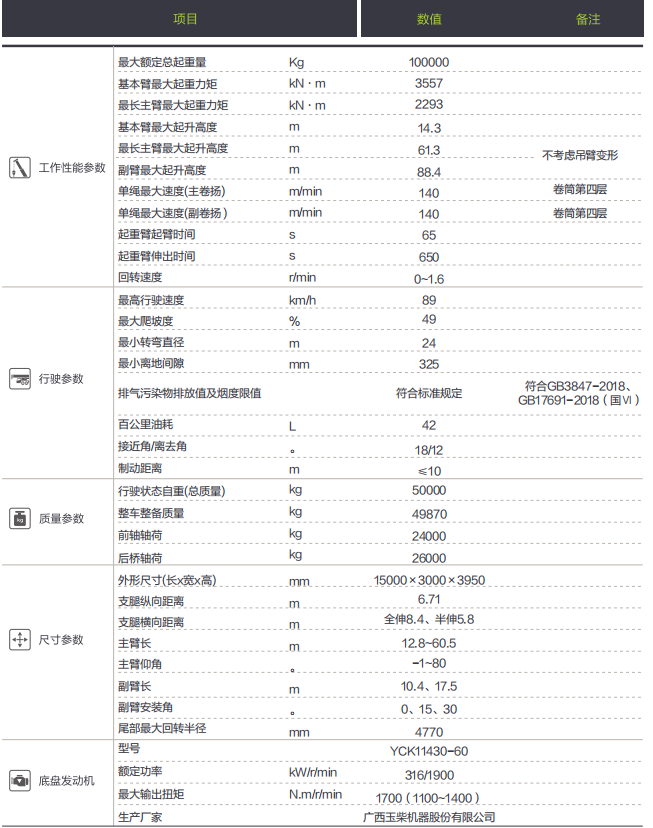

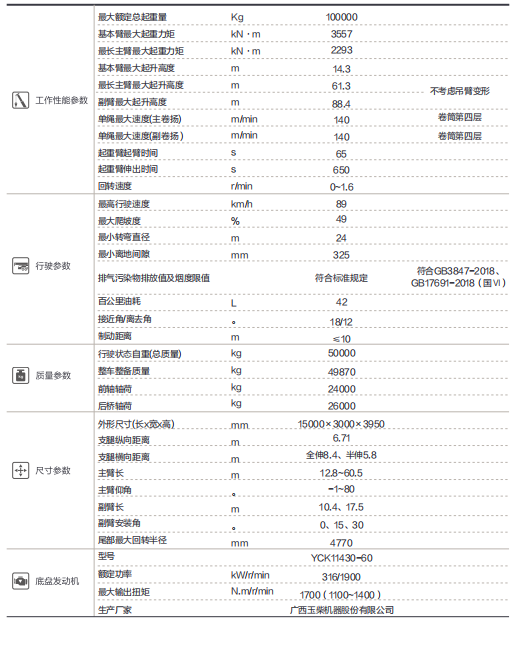

整机技术参数

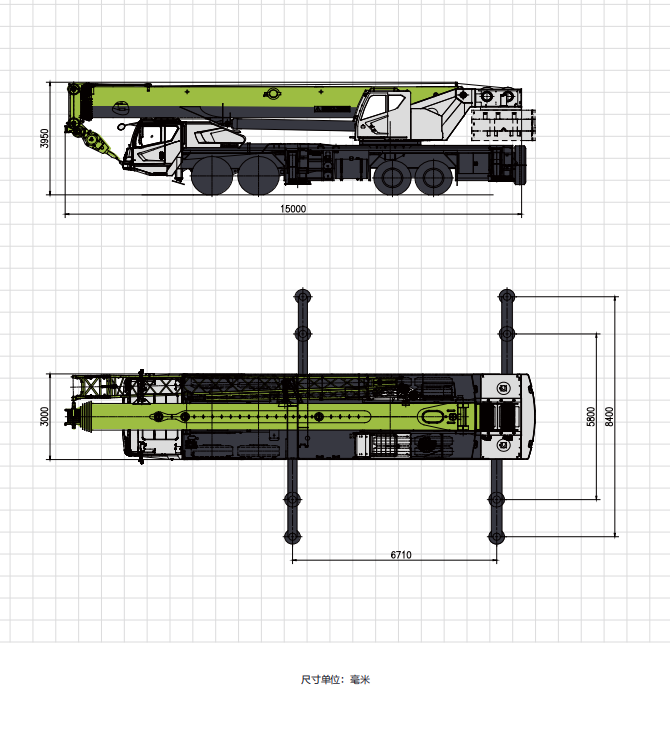

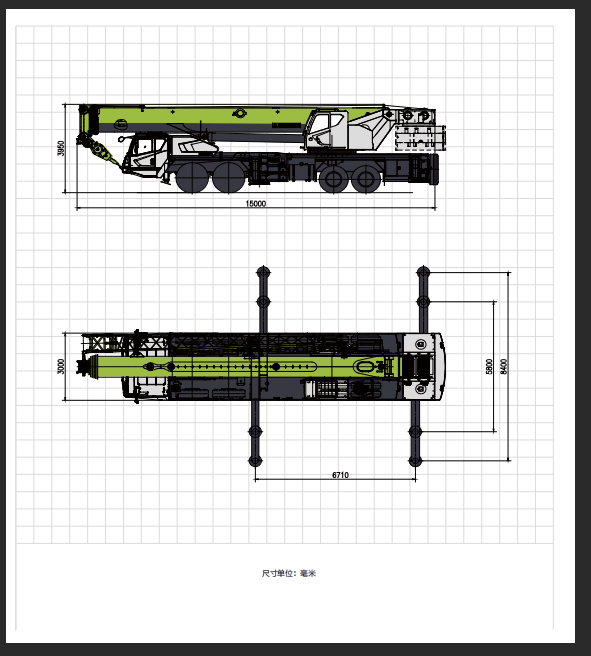

尺寸参数
