中联ZAT4000VS863-1汽车吊性能参数吊臂计算吊车工况表

品牌：中联

型号：ZAT4000VS863-1

吨位：400吨

工况：超起重型副臂工况

配重（吨）	92t后位	92t后位	92t后位	92t后位	92t后位
主臂（米）	53.4	58.2	63	67.8	72.6
副臂（米）	13	13	13	13	13
角度（°）	0°	0°	0°	0°	0°
12	33
14	32	31
16	29.5	28.5	27.5	24
18	27.5	27.3	25.9	23.5	20

查看全部

工况：主臂工况

配重（吨）	92t后位	92t后位	92t后位	92t后位	92t后位
主臂（米）	15.0★	19.8★	19.8	19.8	19.8
臂组合	1111111	1211111	1121111	1112111	1111112
2.5	400*
3	165	165	150	135	75
3.5	165	165	150	135	75
4	165	165	150	135	72
4.5	162	161	150	135	69

查看全部

工况：副臂工况

配重（吨）	92t后位	92t后位	92t后位	92t后位	92t后位
主臂（米）	77.4	77.4	77.4	82.2	82.2
副臂（米）	20	20	20	20	20
角度（°）	0°	15°	30°	0°	15°
26	7.6
28	7.6	6.5		6.2
30	7.5	6.4	5.8	6.2	5.6
32	7.4	6.4	5.7	6.1	5.6

查看全部

工况：超起主臂工况

配重（吨）	92t后位	92t后位	92t后位	92t后位	92t后位
主臂（米）	43.8★	43.8	43.8	43.8	48.6★
伸缩组合	2222221	1222222	1122223	1111333	2222222
6	100	88	72	65
7	98	85	68	64	85
8	95	82	64	62	82
9	91	80	62	59	80
10	86	78	59	56	78

查看全部

工况：超起轻型副臂工况

配重（吨）	92t后位	92t后位	92t后位	92t后位	92t后位
主臂（米）	77.4	77.4	77.4	82.2	82.2
副臂（米）	24.5	24.5	24.5	24.5	24.5
角度（°）	0°	15°	30°	0°	15°
22	12	10
24	12	10	7.5	9.7	9
26	11.9	9.5	7.5	9.7	9
28	11.8	9.4	7.4	9.7	8.9

查看全部

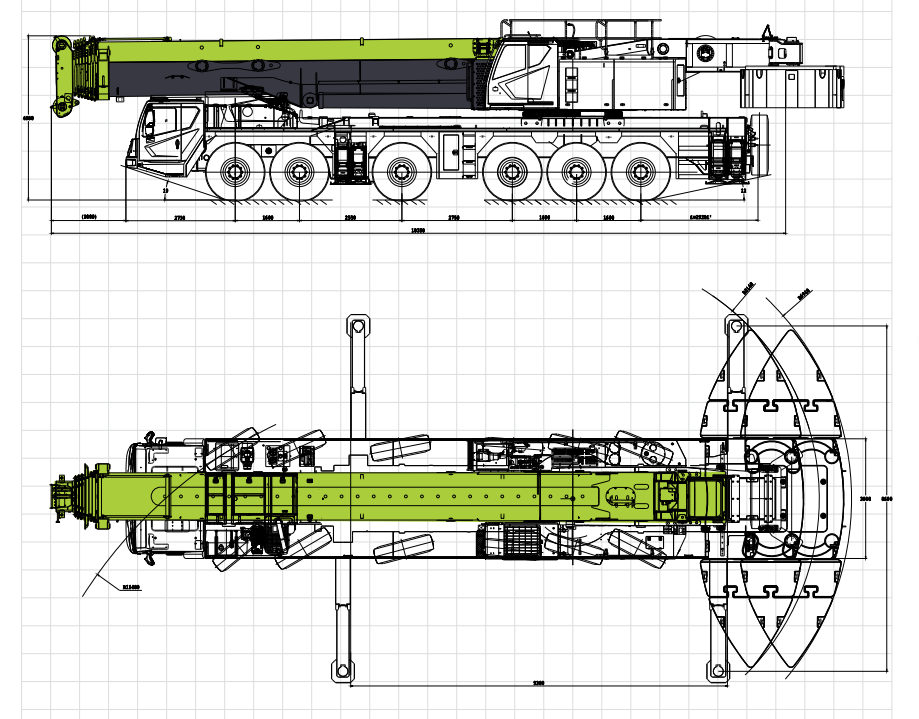

尺寸参数

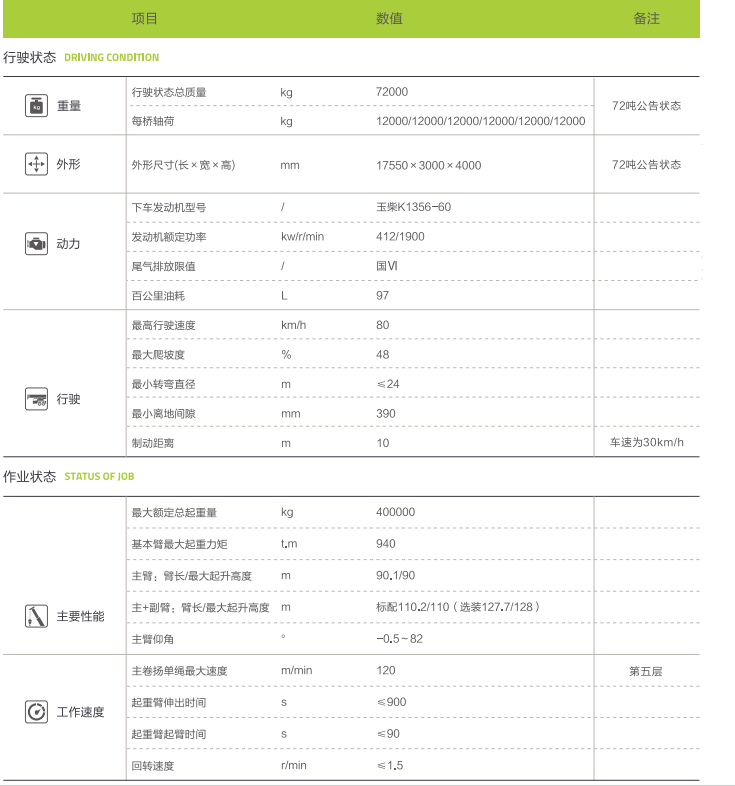

整机技术参数
