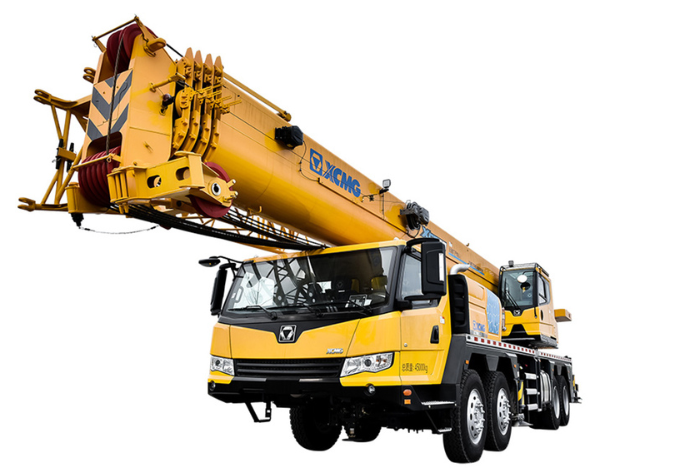

徐工XCT60G5-1汽车吊性能参数吊臂计算吊车工况表

品牌：徐工

型号：XCT60G5-1

吨位：60吨

工况：主臂工况

配重（吨）	10.5t	10.5t	10.5t	10.5t	10.5t
主臂（米）	11.6	16	20.4	26.8	33.2
2.5	60*
3	50
3.5	44	41.4
4	42.7	39.6	31.7
4.5	39.6	37.8	31.7
5	37	36.3	31.7	24.6

查看全部

工况：副臂工况

主臂（米）	46	46	46	46	46
副臂（米）	9.5	9.5	9.5	16	16
角度（°）	0°	15°	30°	0°	15°
80	4.4	4	2.3	3.1	1.9
78	4.2	3.7	2.2	2.8	1.8
75	4	3.4	2	2.6	1.6
72	3.7	3.2	1.9	2.6	1.4
70	3.5	3	1.8	2.6	1.3

查看全部

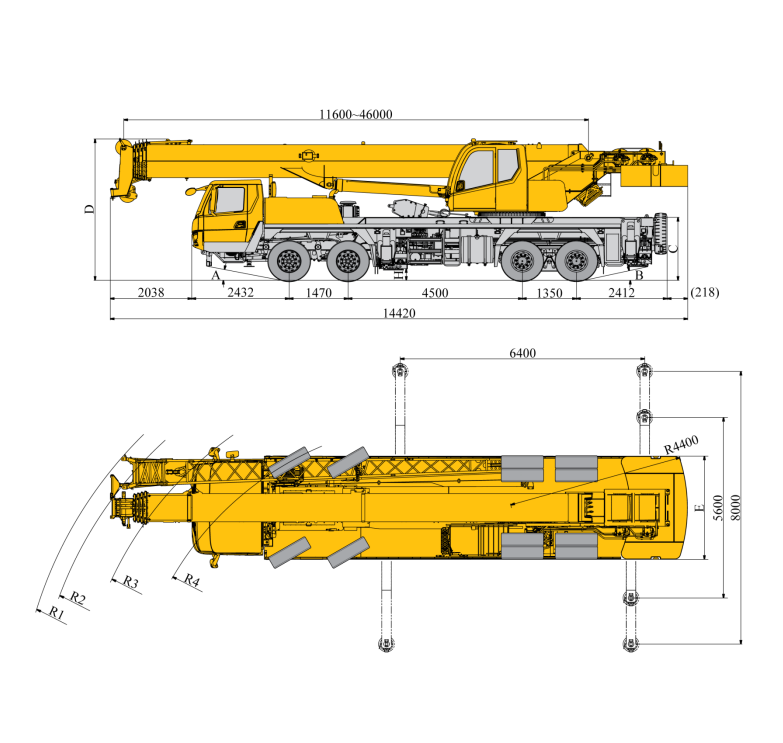

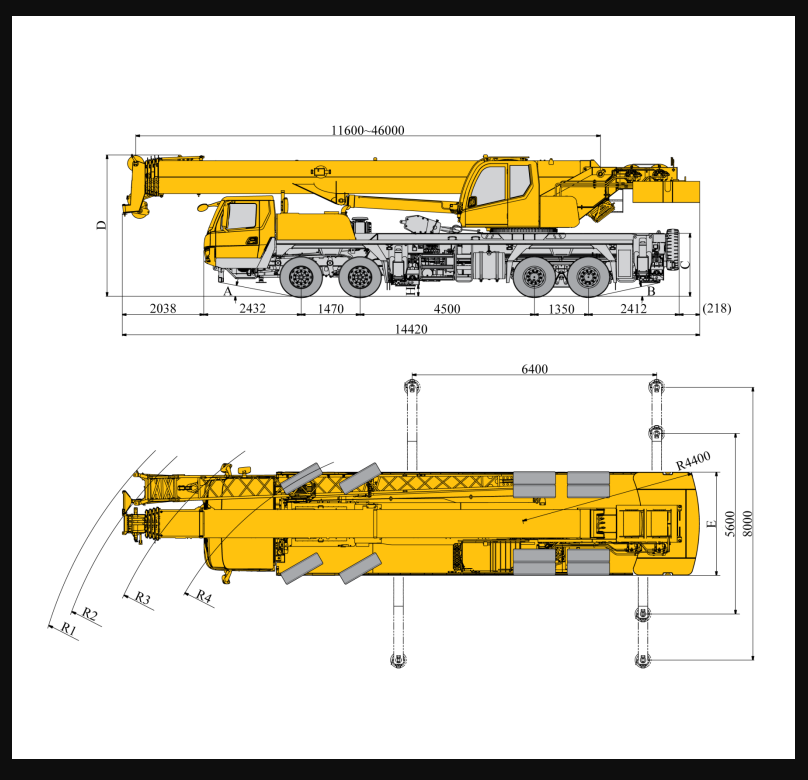

尺寸参数

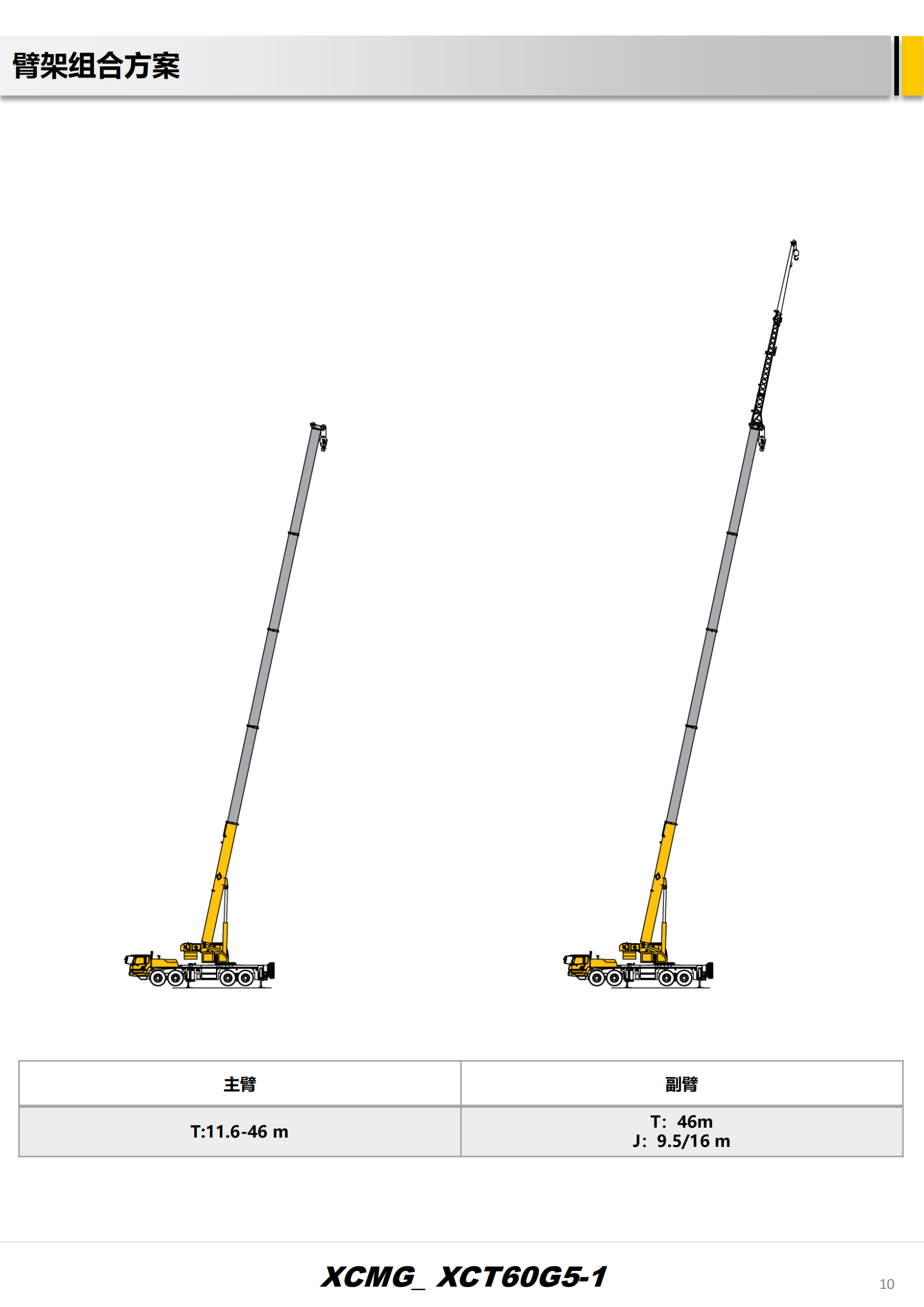

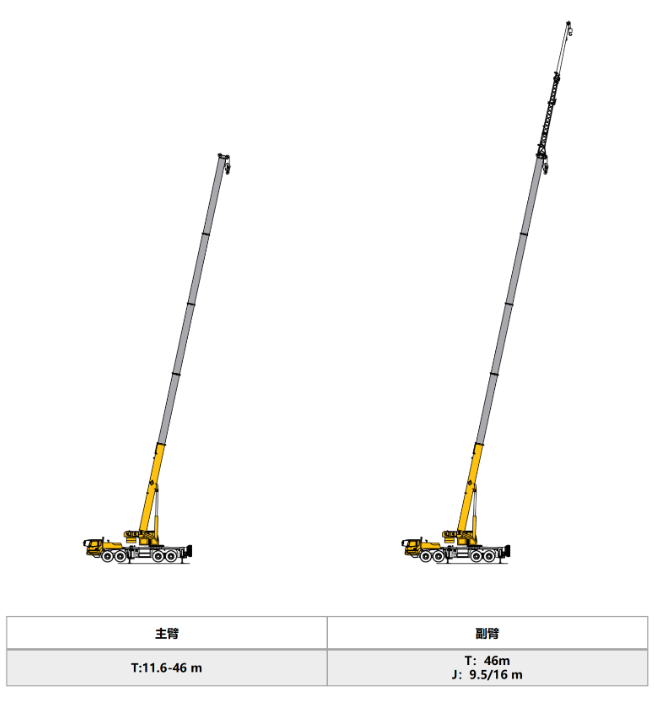

臂架组合方案

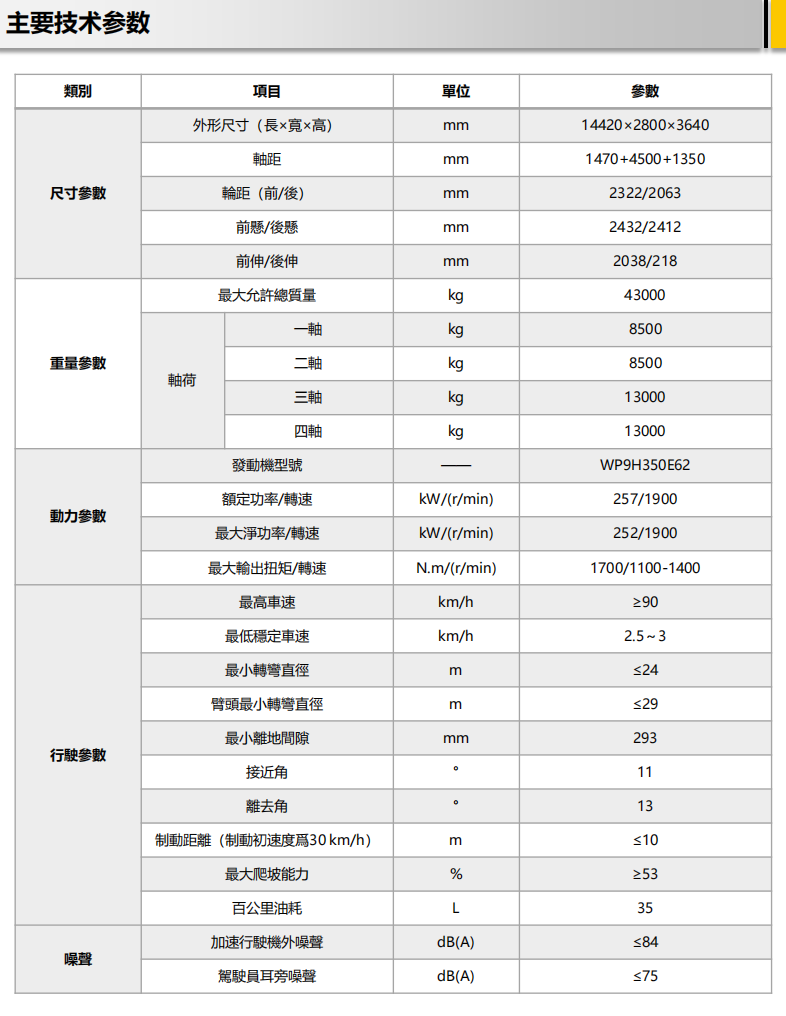

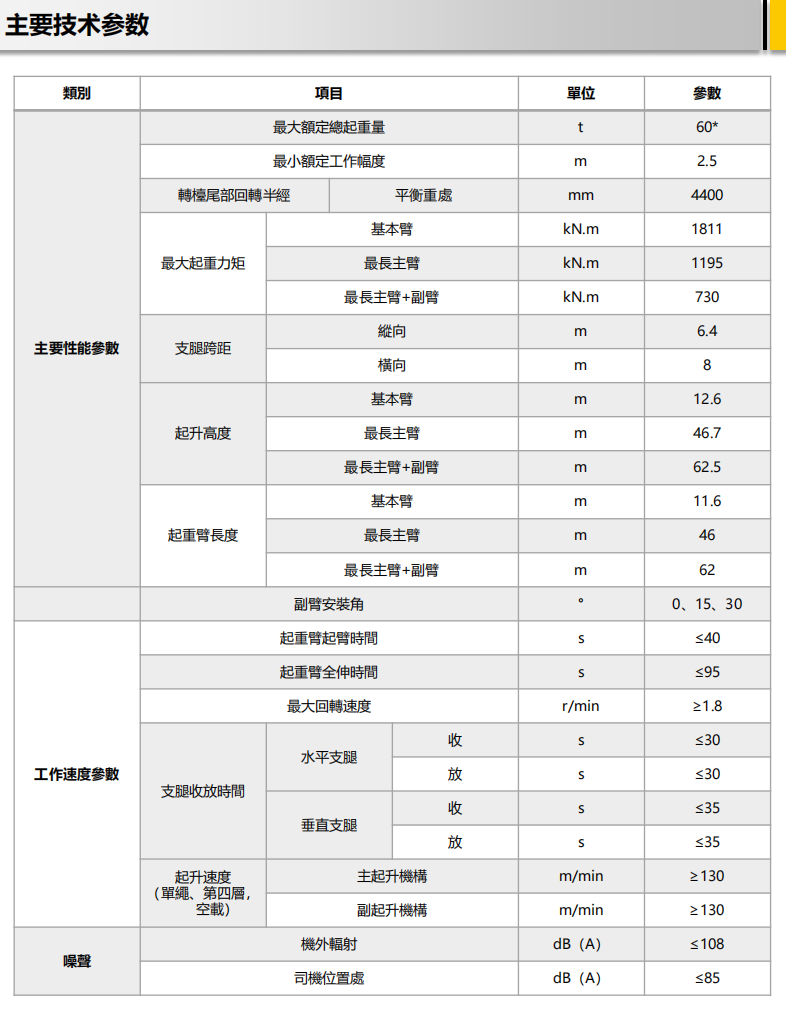

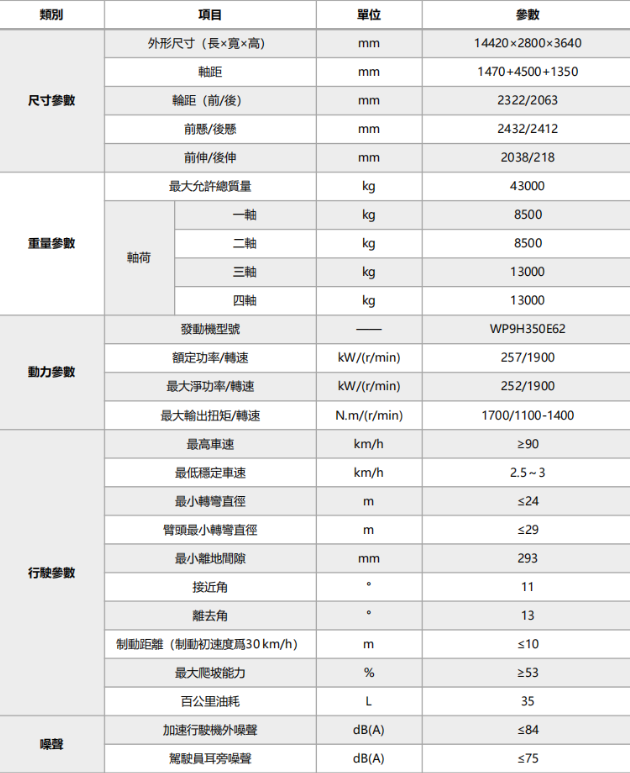

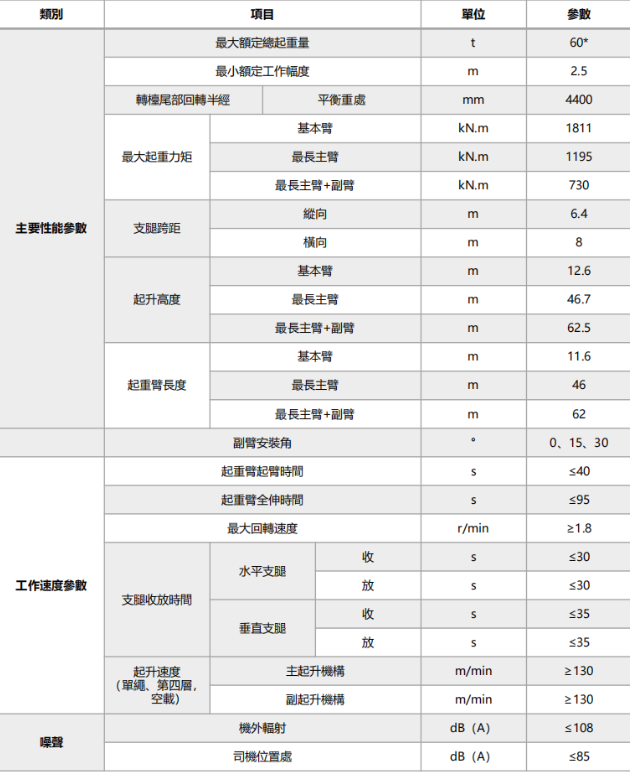

整机技术参数
