徐工XCA550汽车吊性能参数吊臂计算吊车工况表

品牌：徐工

型号：XCA550

吨位：550吨

工况：主臂

配重	180t	180t	180t	180t	180t
主臂长度	17.0m	22.6m	22.6m	22.6m	28.2m
组合 combination	000000	000010	000100	010000	000011
3	550*
3	265
3.5	265	256.3	256.3	256.3
4	265	256.3	256.3	256.3	124.6
4.5	265	256.3	256.3	256.3	119.3

查看全部

工况：副臂

配重	180t	180t	180t	180t	180t
主臂	17+3.7m	50.6+3.7m	61.8+3.7m	73+3.7m	84.2+3.7m
副臂	6.5m	6.5m	6.5m	6.5m	6.5m
角度	0°	0°	0°	0°	0°
组合 combination	000000	211110	222110	222211	222222
5	82
6	78.5
7	75

查看全部

工况：超起主臂

配重	180t	180t	180t	180t	180t
主臂长度	33.8m	33.8m	33.8m	39.4 m	39.4m
组合 combination	000021	000111	111000	000022	001111
4
5	215.7	215.4	235.8
6	200.2	202.2	211.5	185.9	194.9
7	184.2	187.2	192.6	178.6	178.8
8	175.9	180	175.5	161.1	163.6

查看全部

工况：超起风电臂

配重	180t	180t	180t	180t	180t
主臂长度	45m	50.6m	56.2m	61.8m	67.4m
风电臂	6m	6m	6m	6m	6m
角度	0°	0°	0°	0°	0°
组合 combination	000221	000222	002221	002222	222210
7	102.3
8	102.3	103.2
9	102.7	103.2	101.3	101

查看全部

工况：超起变幅副臂

组合C	210	211	221	222	210
配重	180t	180t	180t	180t	180t
主臂	33.2+7.5m	38.7+7.5m	44.3+7.5m	49.9+7.5m	33.2+7.5m
副臂	18m	18m	18m	18m	24m
角度	85°	85°	85°	85°	85°
12	116.8
14	104.3	102.4
16	94	92	91	89.1	92.9

查看全部

工况：超起固定副臂

配重	180t	180t	180t	180t	180t
主臂长度	50.6+7.2m	61.8+7.2m	73+7.2m	84.2+7.2m	50.6+7.2m
固定副臂	6.5m	6.5m	6.5m	6.5m	12.5m
角度	0°	0°	0°	0°	0°
组合combination	211110	222110	222211	222222	211110
10	80.6				66
12	78.2	66.3			62.3
14	71.9	64.2	63.6		58.2

查看全部

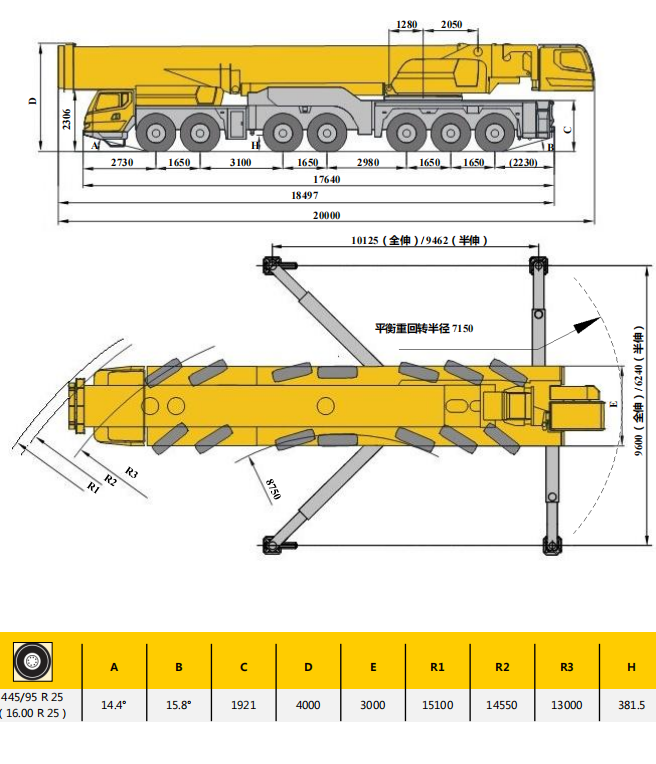

外形尺寸

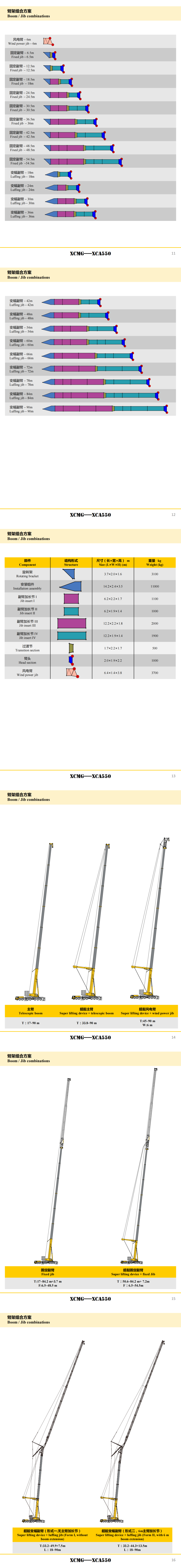

臂架组合

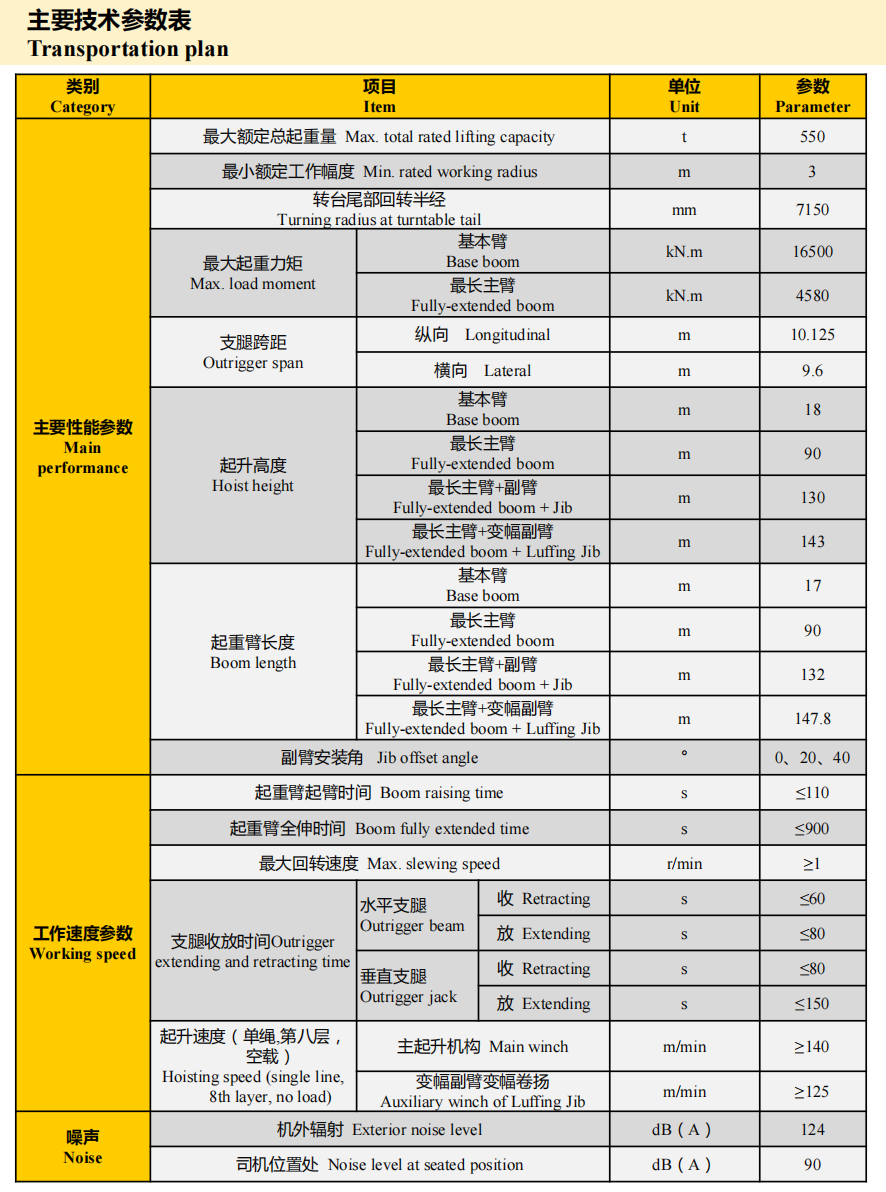

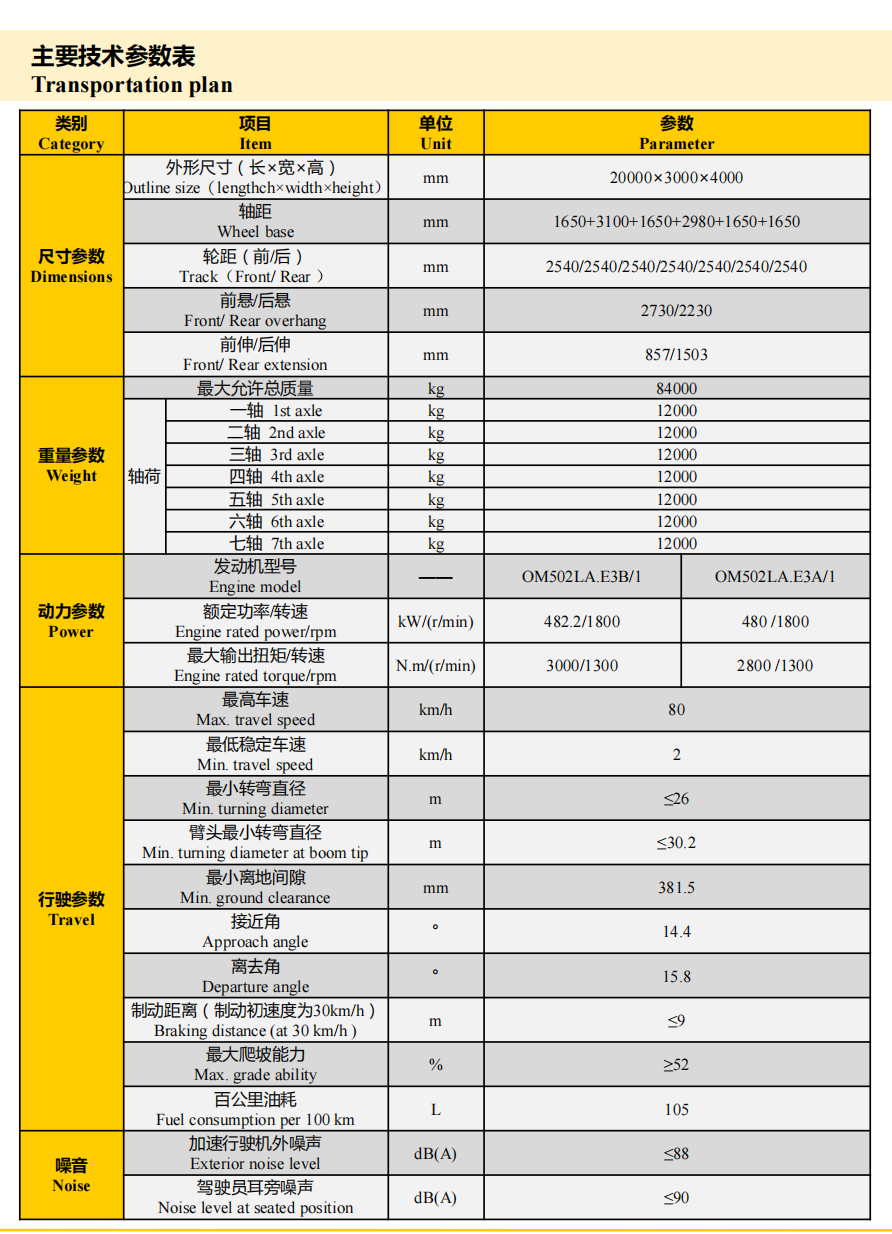

主要技术参数

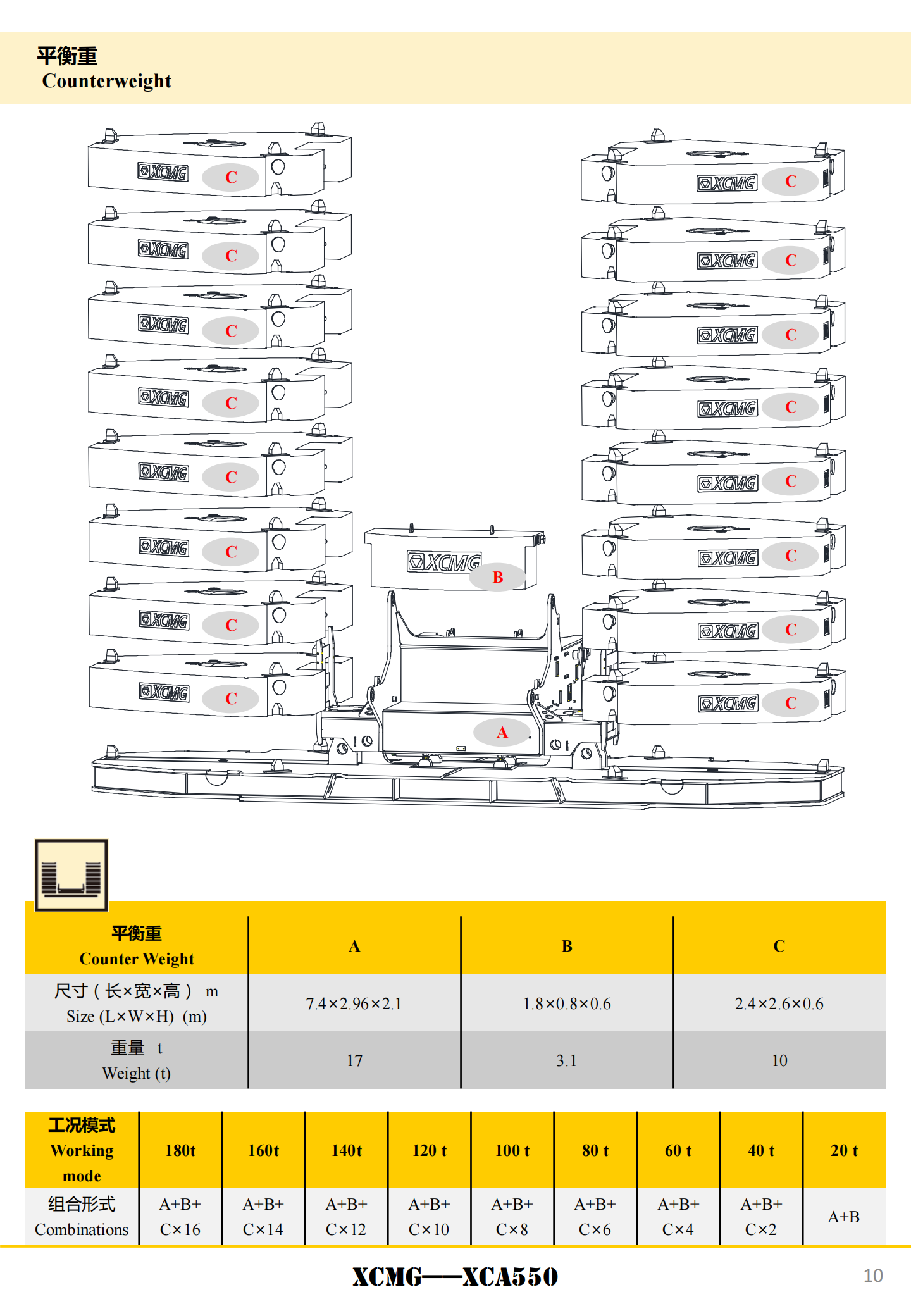

平衡重
