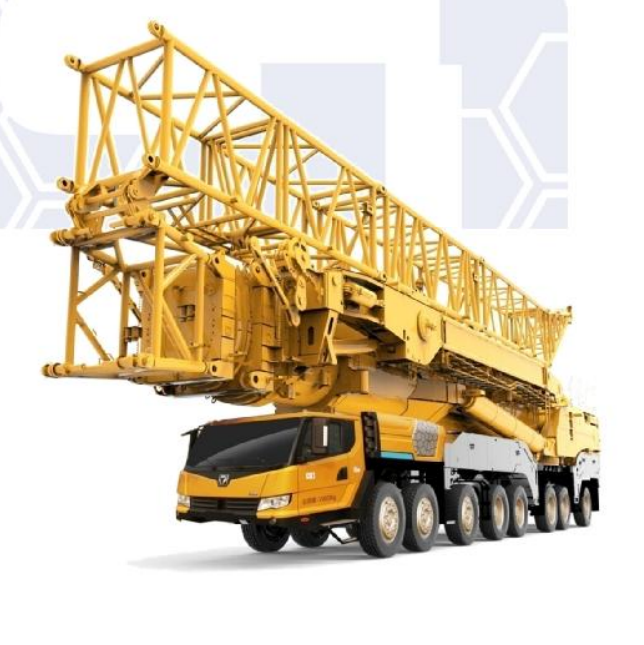

下载APP徐工XCA1200-1汽车吊性能参数吊臂计算吊车工况表
品牌：徐工
型号：XCA1200-1
吨位：1200吨
工况：主臂
| 组合 combi nation | 0000000 | 0010000 | 0110000 | 0000021 | 0111000 |
| 倍率 parts of line | 14 | 14 | 14 | 7 | 14 |
| 配重/t | 150 | 150 | 150 | 150 | 150 |
| 2 | 18.5m | 24m | 29.5m | 35m | 35m |
| 3 | 1200* | ||||
| 3.5 | 213 | 213 | 213 | 100.3 | 213 |
| 4 | 213 | 213 | 213 | 95.7 | 213 |
| 4.5 | 213 | 213 | 213 | 91.2 | 213 |
查看全部
工况：超起主臂
| 配重/t | 170 | 170 | 170 | 170 | 170 |
| 主臂 | 35 | 35 | 40.4 | 40.4 | 45.9 |
| 组合 combi nation | 0000012 | 0000021 | 0000022 | 0000121 | 0000122 |
| 5 | 213 | 213 | |||
| 6 | 213 | 213 | 212.2 | 213 | 210 |
| 7 | 213 | 213 | 211.5 | 213 | 209 |
| 8 | 213 | 213 | 208 | 213 | 207 |
| 9 | 213 | 213 | 205 | 213 | 205.5 |
查看全部
工况：超起风电臂
| 配重/t | 130 | 130 | 130 | 130 | 130 |
| 主臂 | 51 | 56.5 | 62 | 67.5 | 73 |
| 风电臂/m | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 |
| 组合 | 000222 | 001222 | 002222 | 012222 | 022222 |
| 9 | 125.1 | ||||
| 10 | 122.1 | 122.4 | |||
| 12 | 117.6 | 117.9 | |||
| 14 | 112.8 | 114.3 | 115.1 | 115.3 | 116 |
查看全部
工况：超起独立臂头
| 配重/t | 110 | 110 | 110 | 110 | 110 |
| 主臂/m | 34.6m | 40.1m | 45.6m | 51m | 56.5m |
| 独立臂头/m | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 |
| 组合 combi nation | 000021 | 000022 | 000122 | 000222 | 001222 |
| 4.5 | 213 | ||||
| 5 | 213 | 213 | |||
| 6 | 213 | 213 | 213 | 213 | |
| 7 | 213 | 213 | 213 | 213 | 213 |
查看全部
工况：独立臂头
| 配重/t | 110 | 110 | 110 | 110 | 110 |
| 主臂 | 18.1 | 23.6 | 29.1 | 29.1 | 34.6 |
| 独立臂头 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 |
| 组合 combi nation | 000000 | 000010 | 000011 | 001100 | 000021 |
| 3 | 193.1 | 210.8 | |||
| 3.5 | 187.4 | 202.3 | 189.6 | 210.3 | 157.7 |
| 4 | 180.2 | 194.4 | 187.8 | 203.1 | 149.1 |
| 4.5 | 172.6 | 187.3 | 178.6 | 196.8 | 141.3 |
查看全部

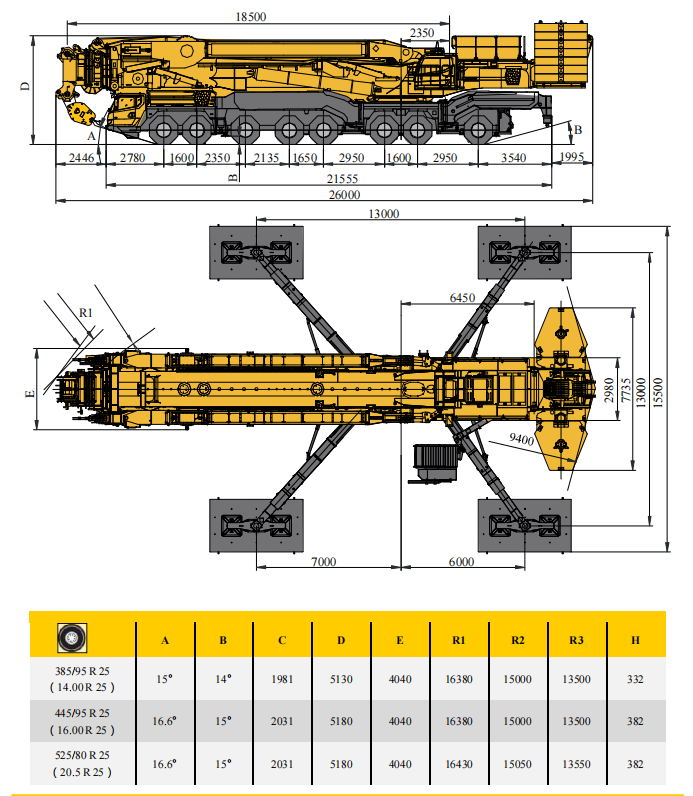

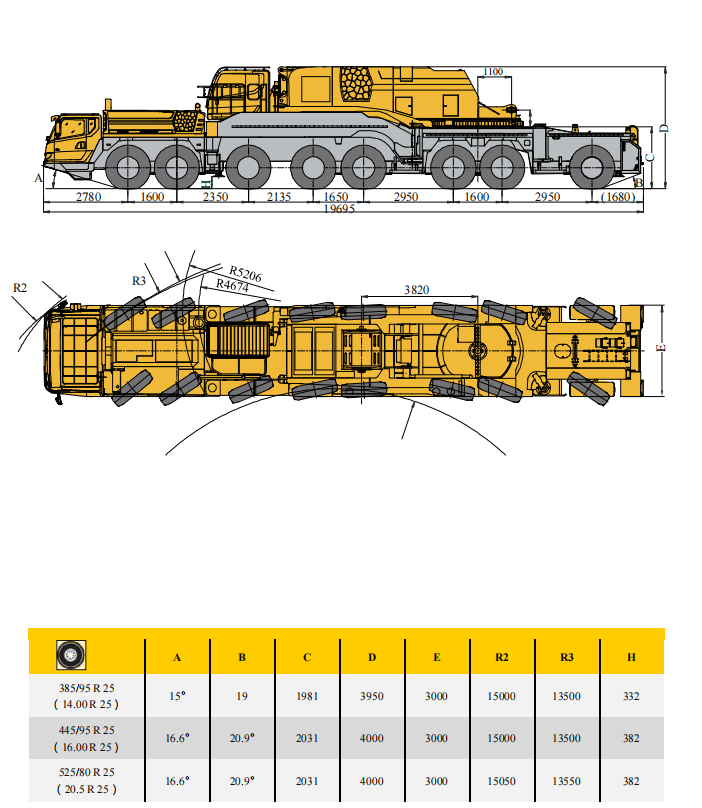

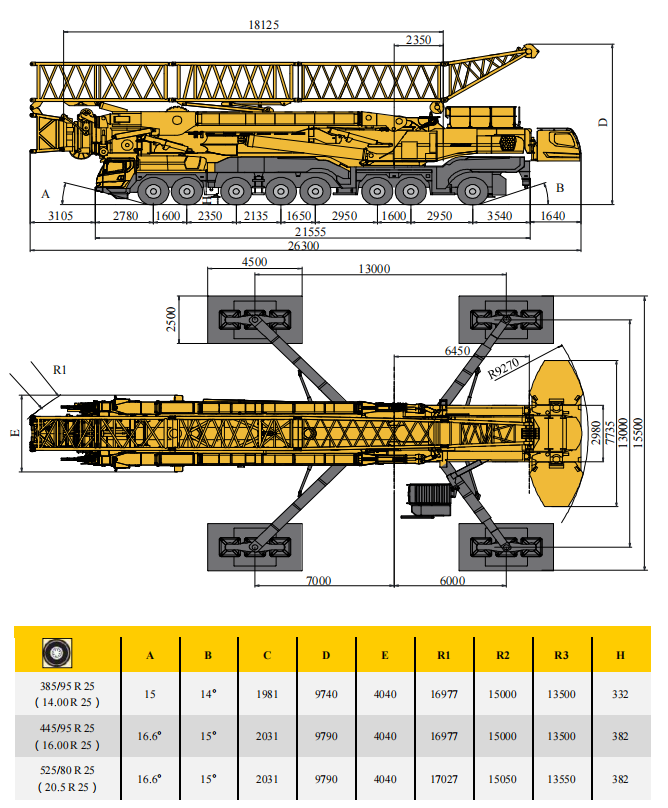

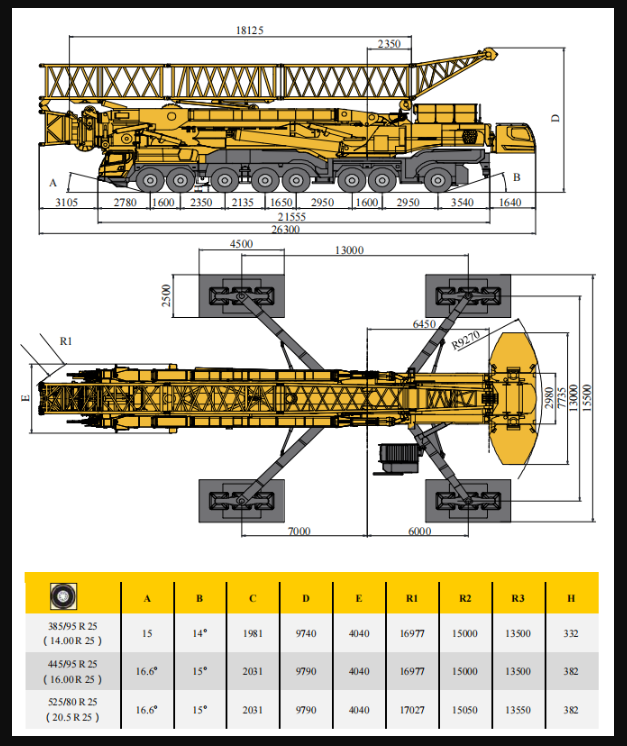

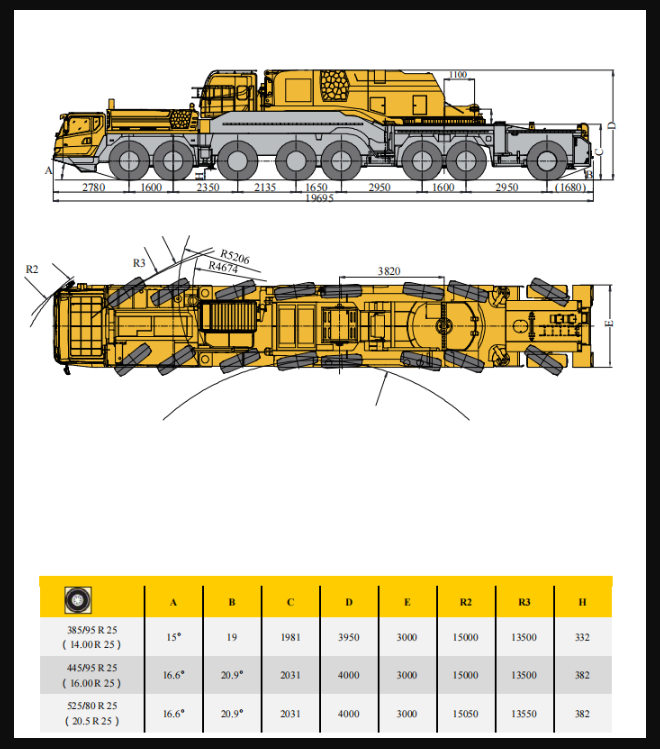

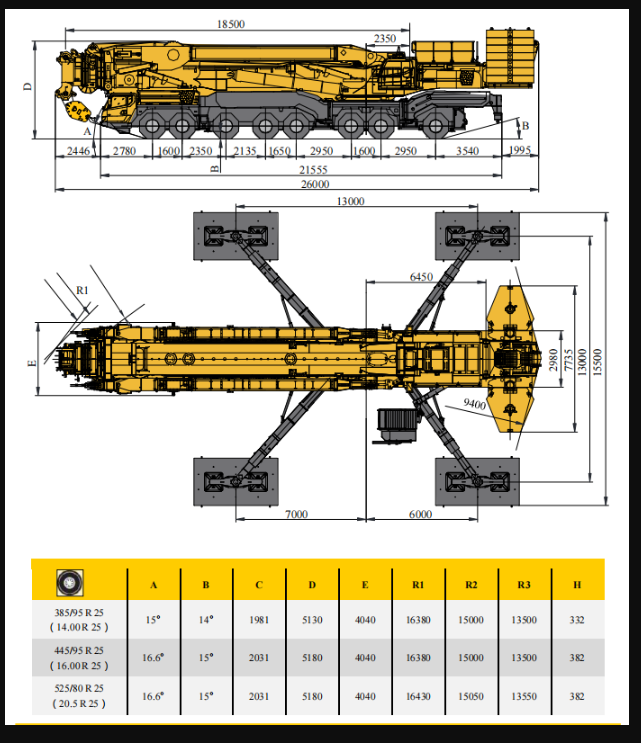

外形尺寸

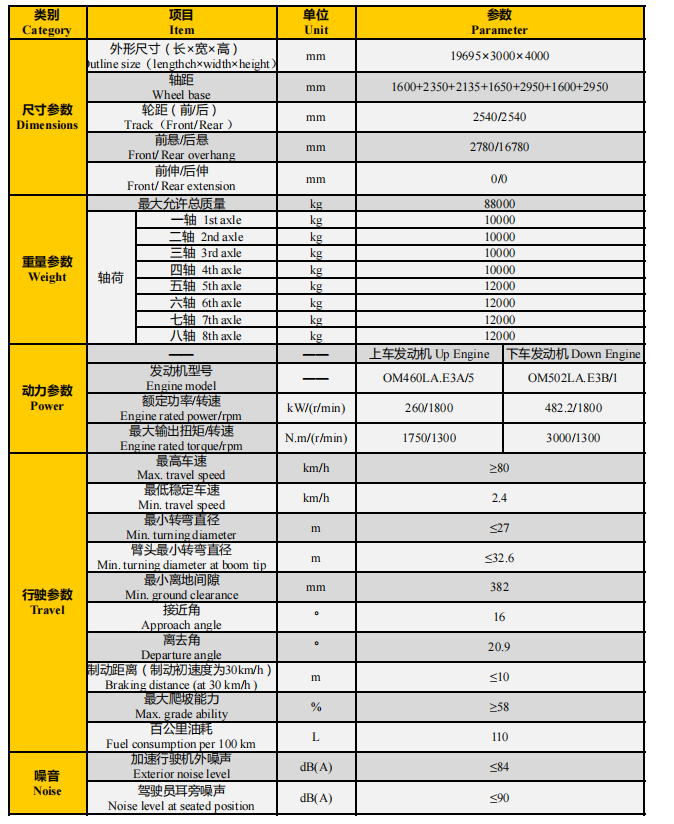

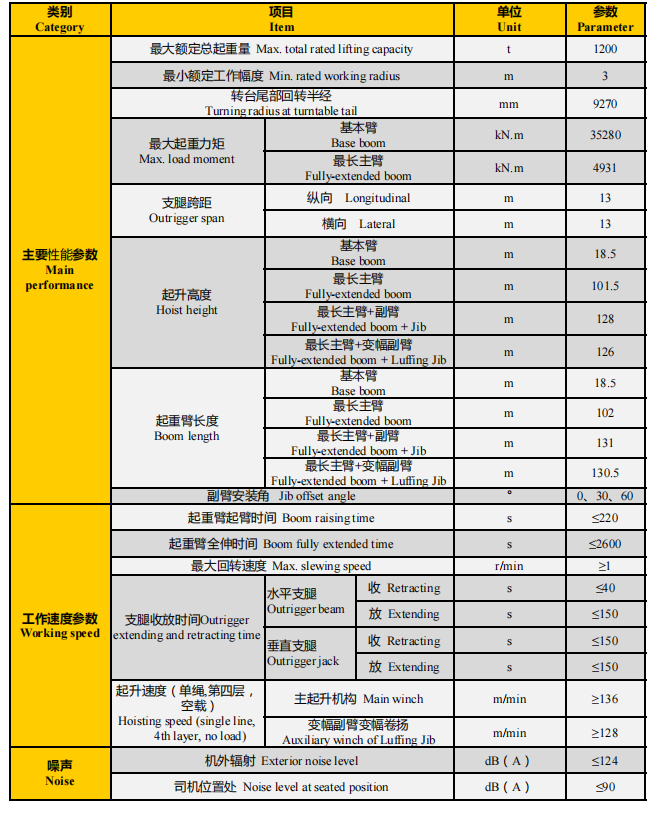

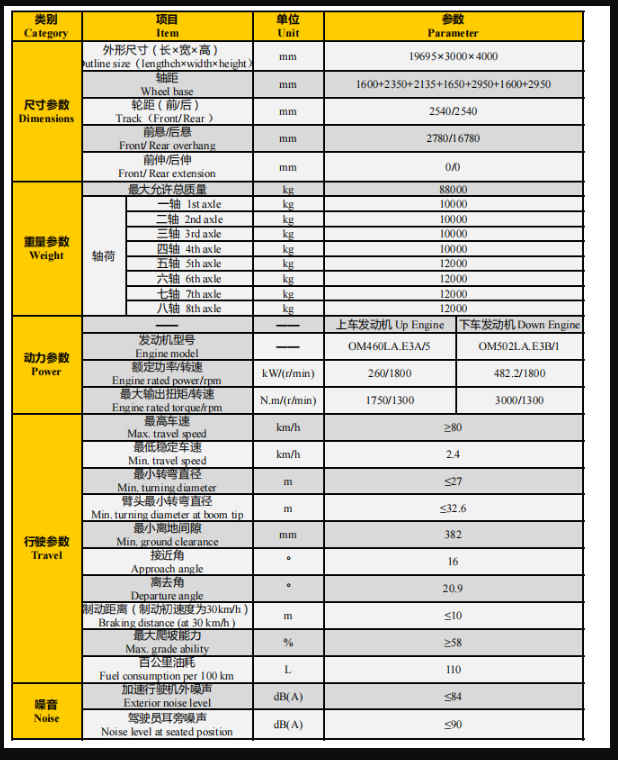

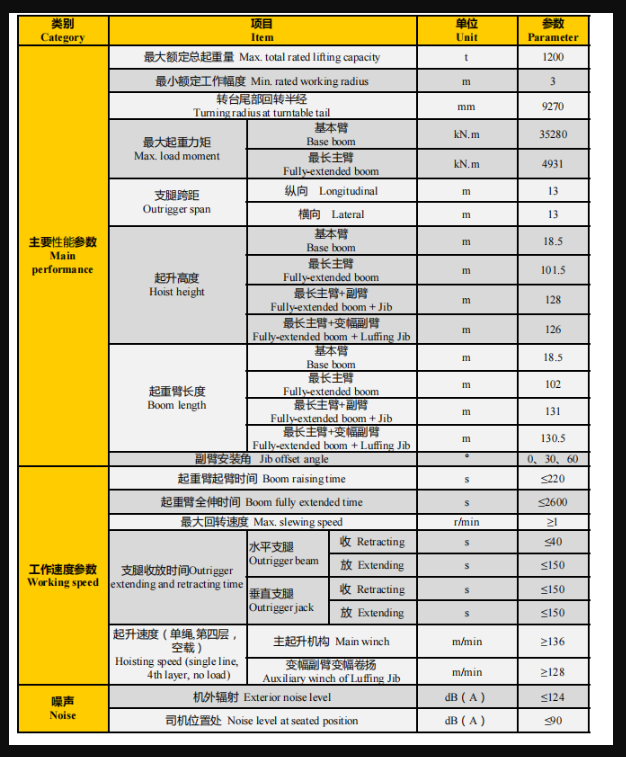

技术参数

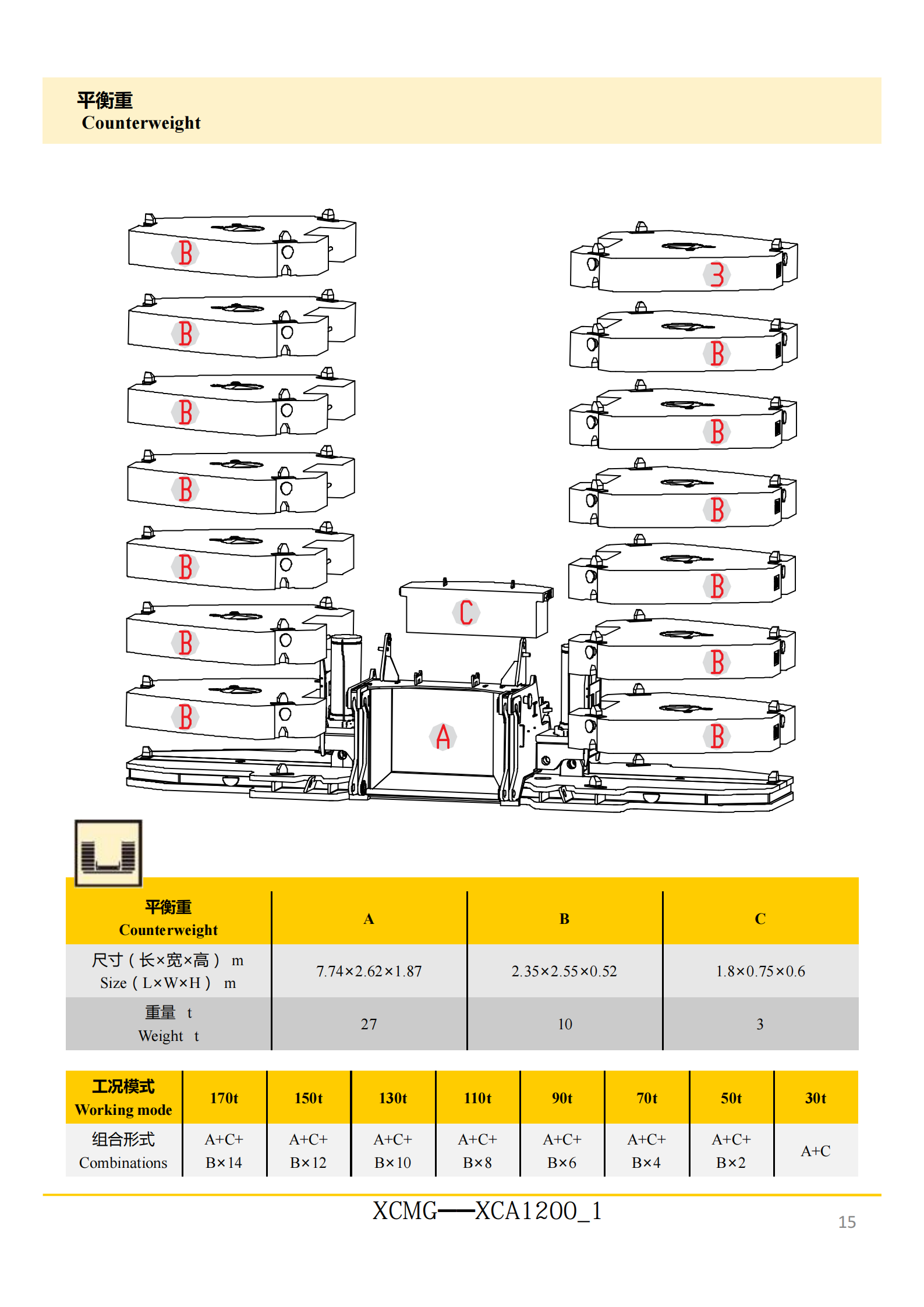

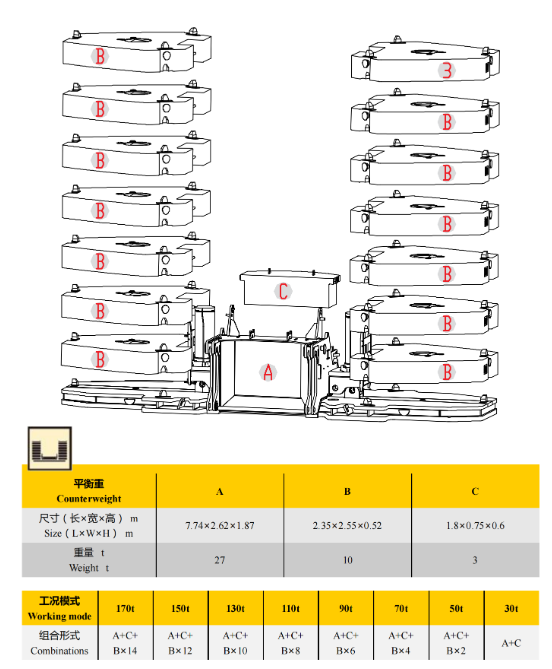

平衡重

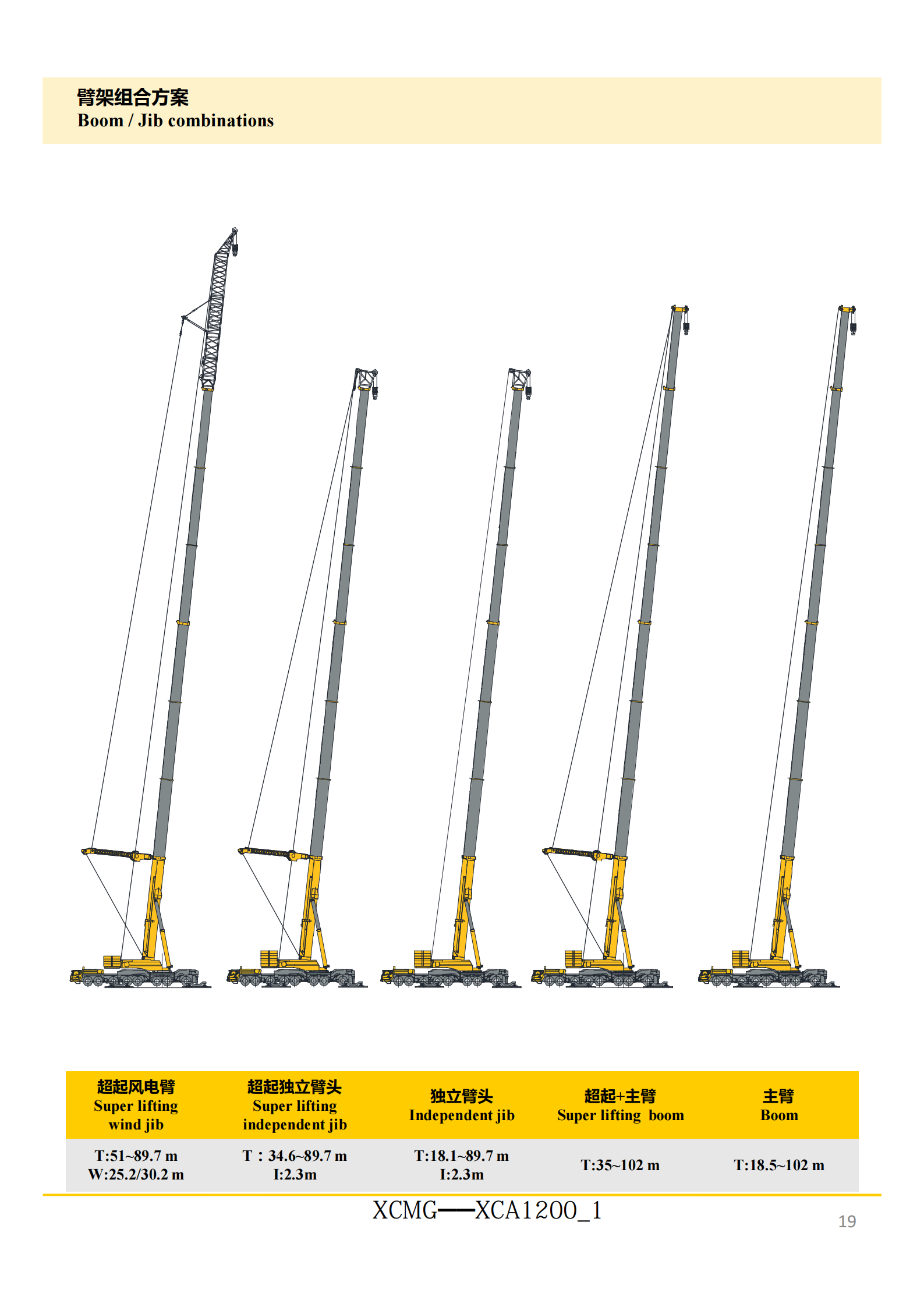

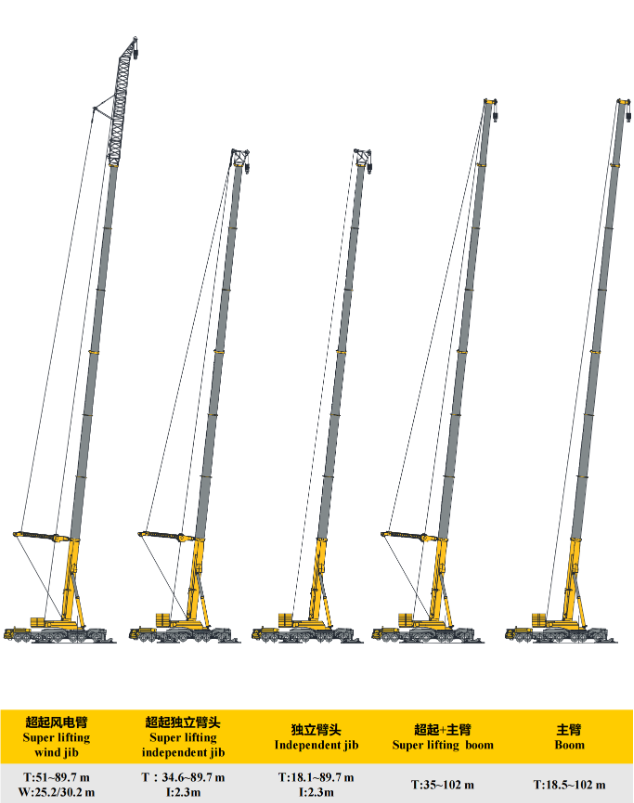

臂架组合

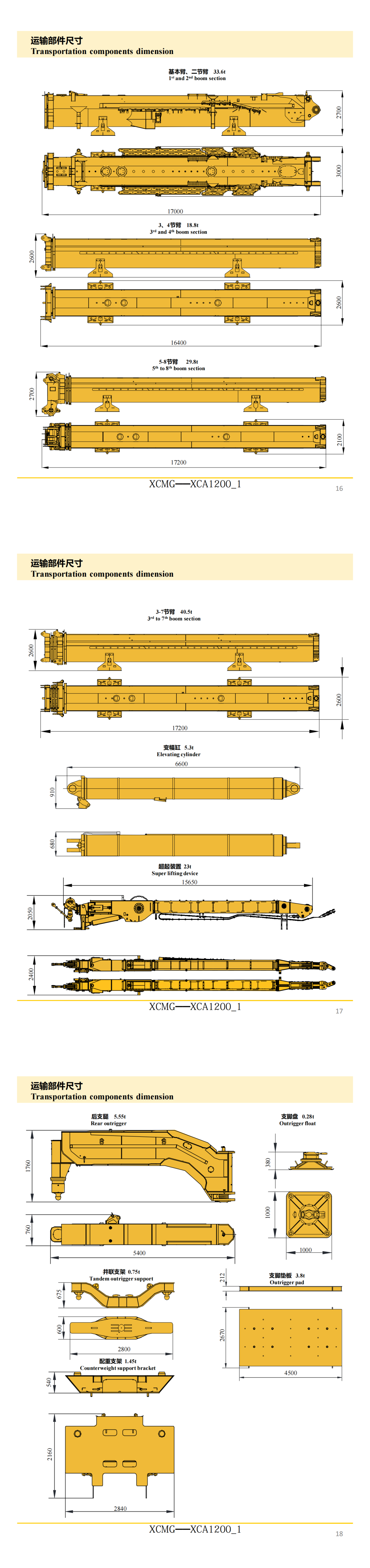

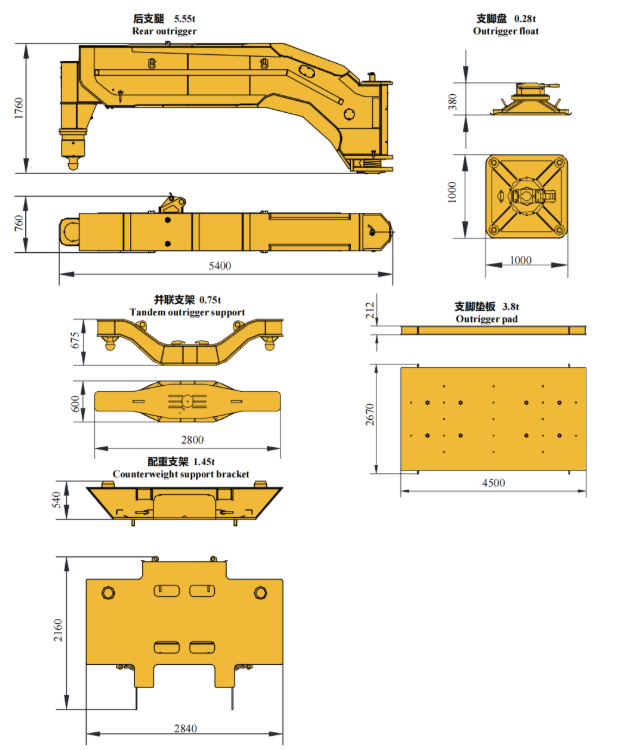

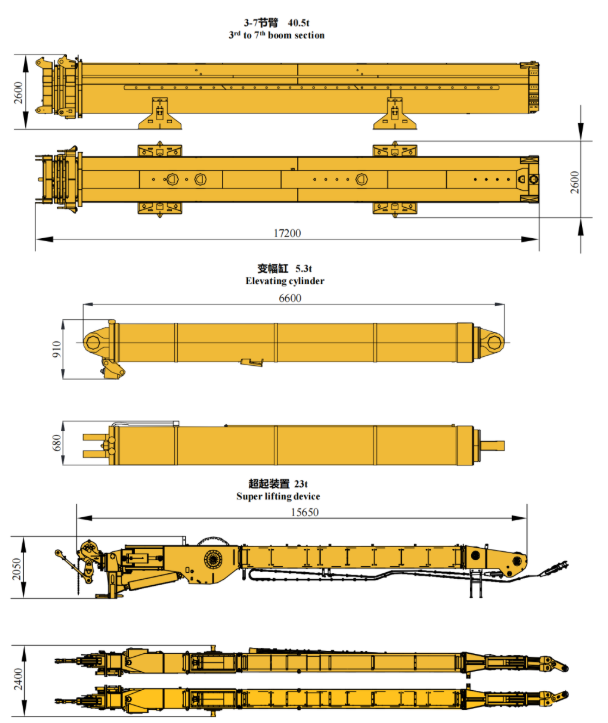

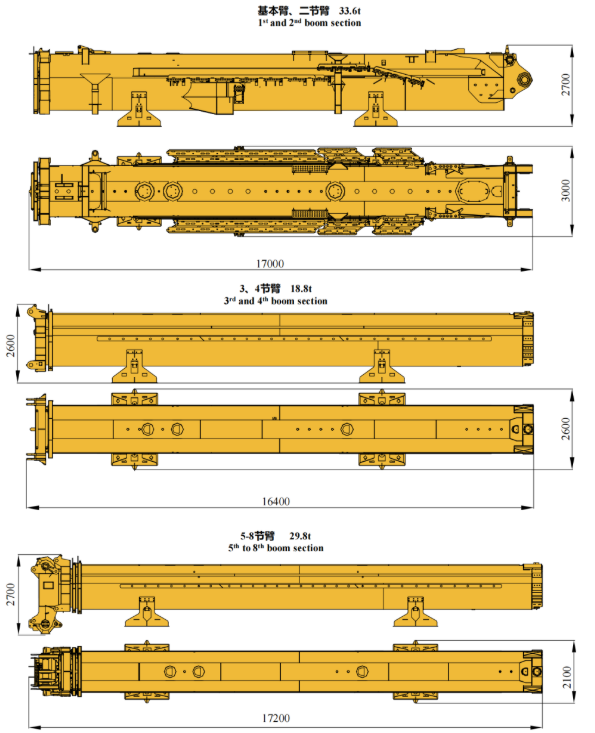

部件尺寸
