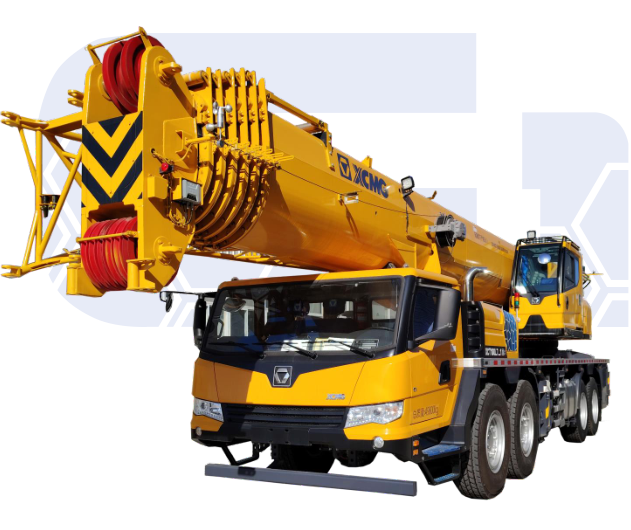

徐工XCT100L7-1汽车吊性能参数吊臂计算吊车工况表
品牌：徐工
型号：XCT100L7-1
吨位：100吨
工况：主臂工况
| 配重 | 34t | 34t | 34t | 34t | 34t |
| 主臂 | 12.7 | 16.9 | 16.9 | 16.9 | 21.1 |
| 伸缩组合 | 000000 | 000001 | 000010 | 000100 | 000002 |
| 3 | 100* | ||||
| 3 | 90 | 57.3 | 72 | 76 | 41.2 |
| 3.5 | 82 | 54.3 | 70 | 74 | 38.4 |
| 4 | 76 | 51.7 | 66 | 72 | 36.3 |
| 4.5 | 72 | 49.2 | 63 | 69 | 34.2 |
查看全部
工况：副臂工况
| 配重（吨） | 34t | 34t | 34t | 34t | 34t |
| 主臂（米） | 55.1 | 55.1 | 55.1 | 59.3 | 59.3 |
| 副臂（米） | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 |
| 角度（°） | 0° | 15° | 30° | 0° | 15° |
| 14 | 6.5 | ||||
| 16 | 6.5 | 6.2 | 6.5 | ||
| 18 | 6.5 | 6.1 | 4.8 | 6.4 | 5.9 |
| 20 | 6.5 | 5.9 | 4.7 | 6.1 | 5.7 |
查看全部

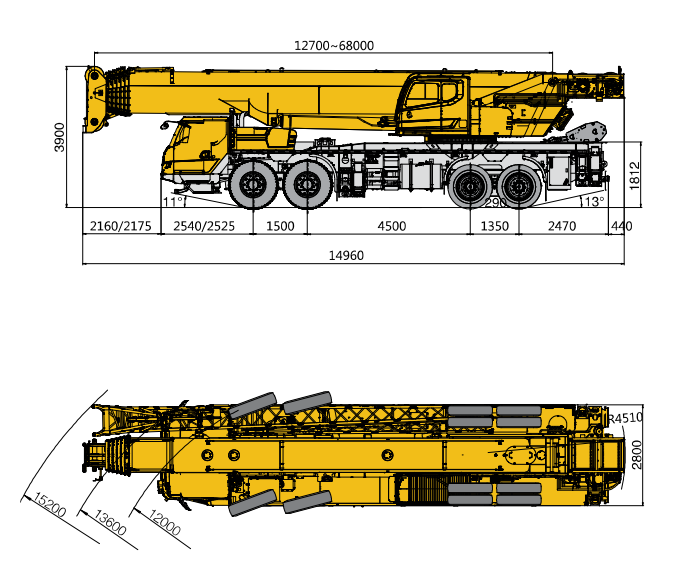

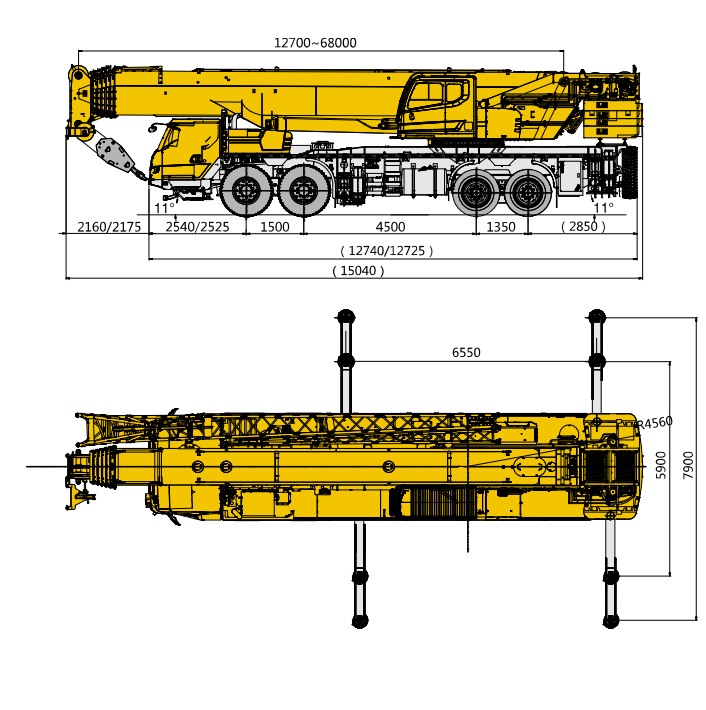

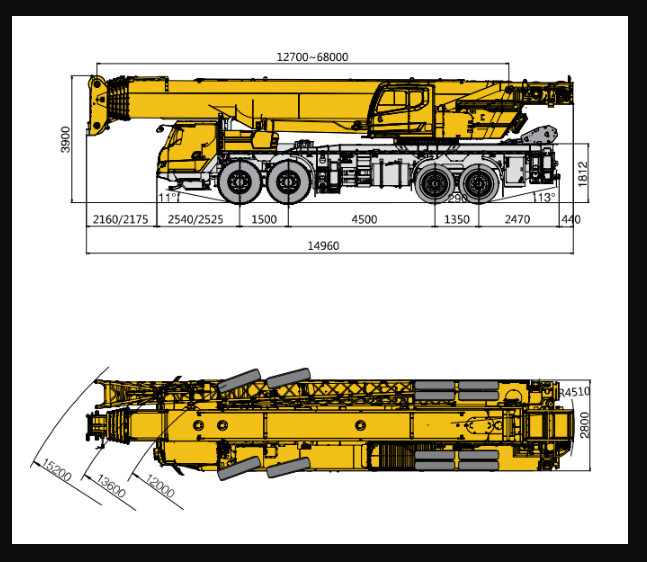

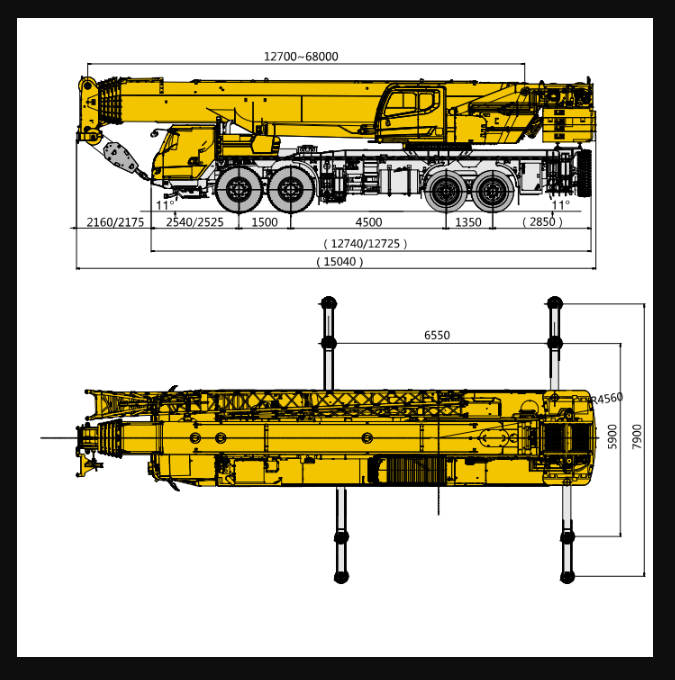

尺寸参数

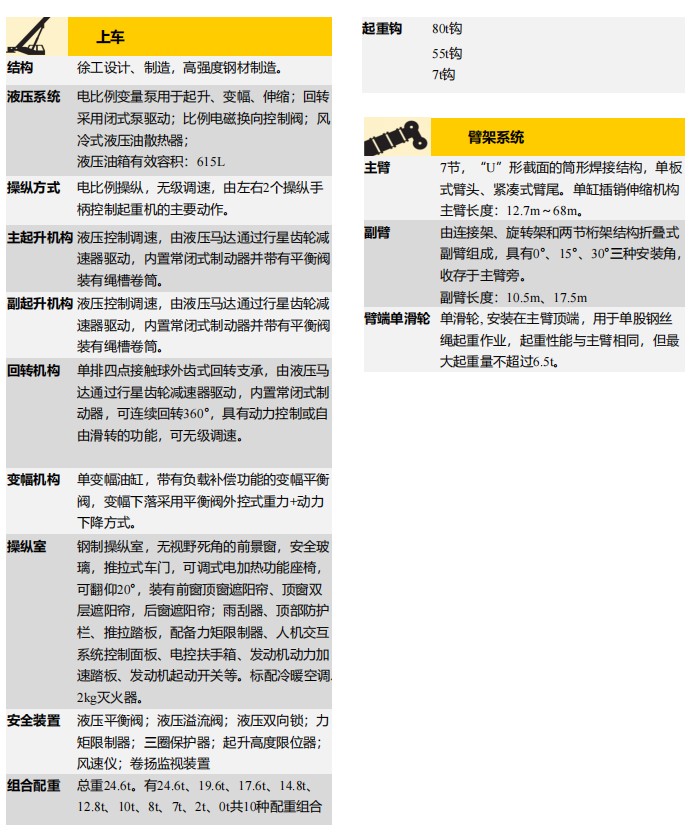

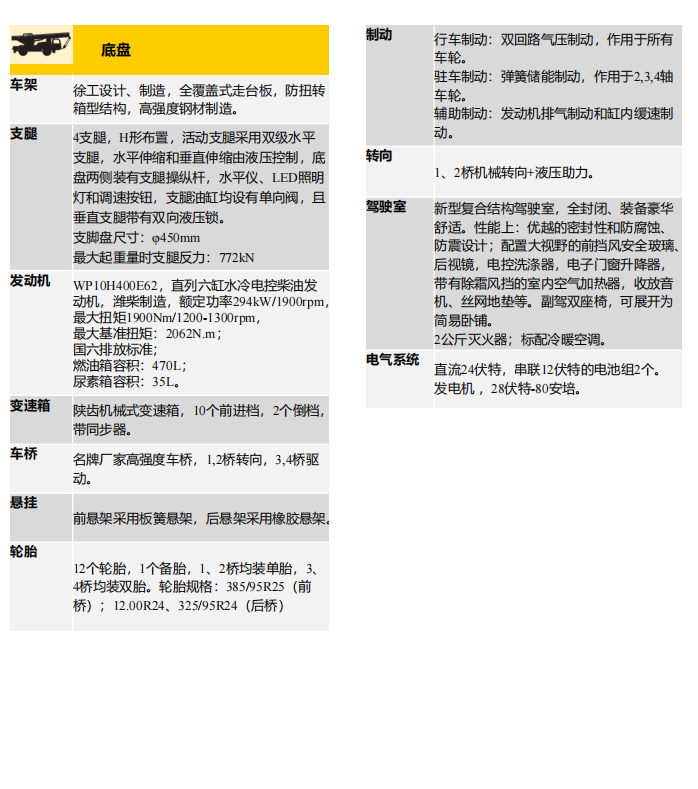

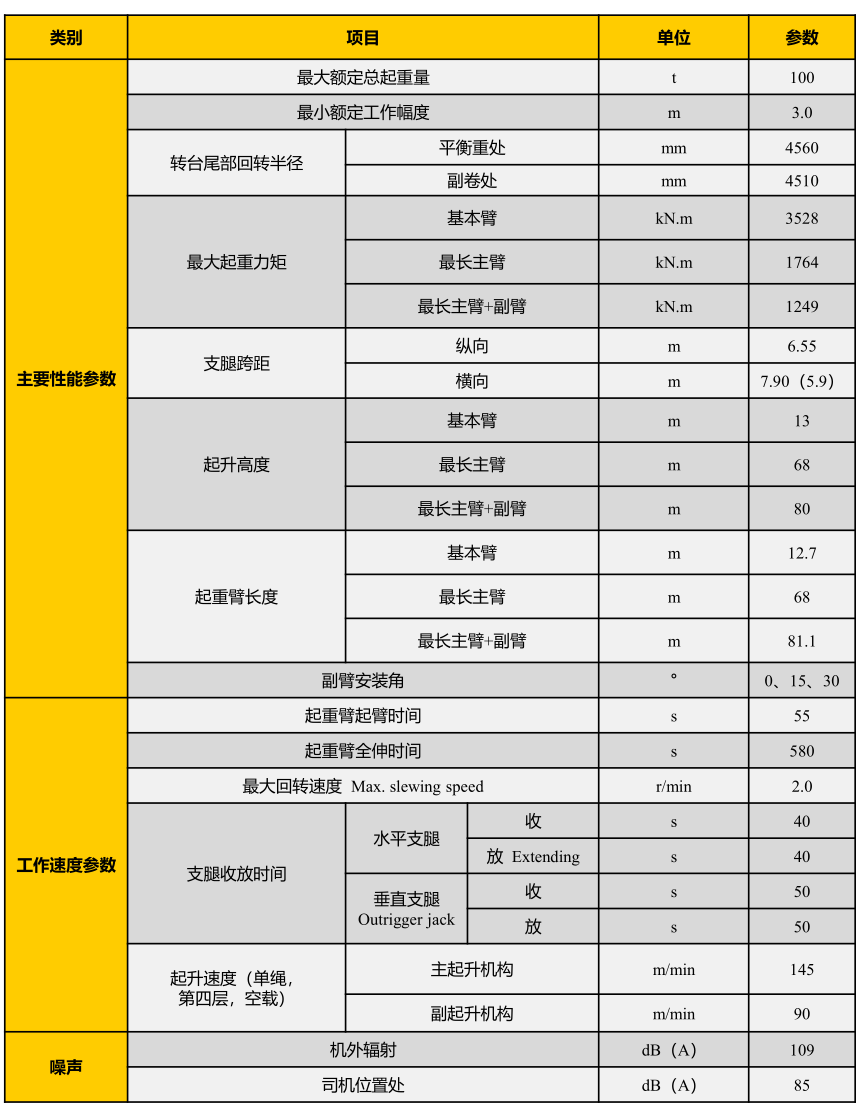

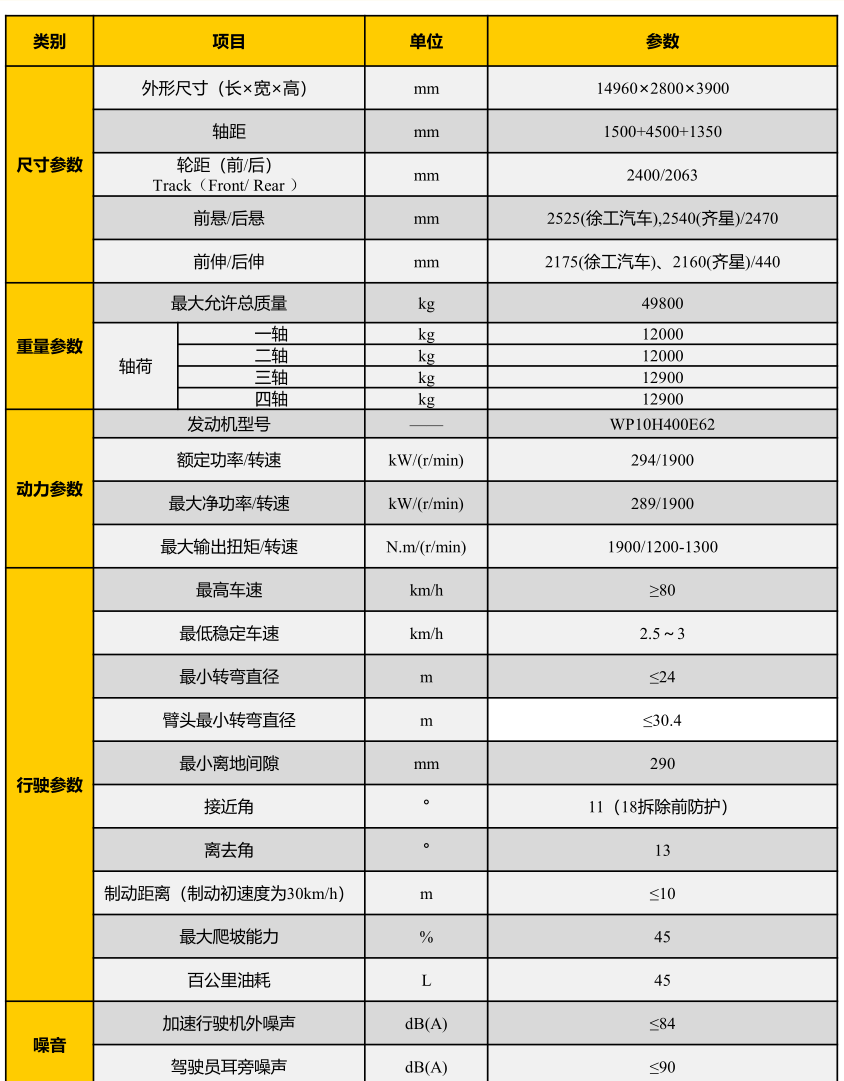

整机技术参数

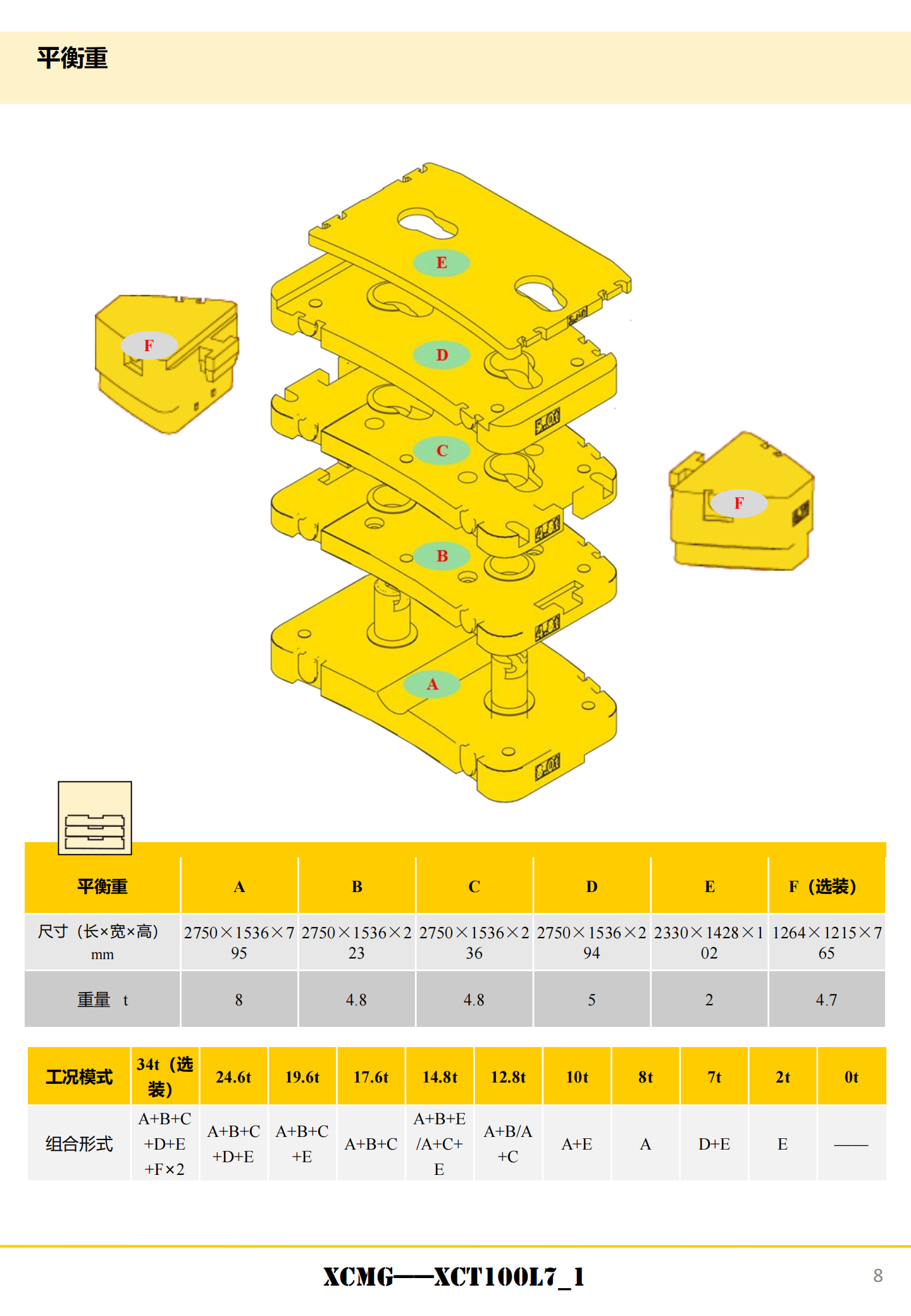

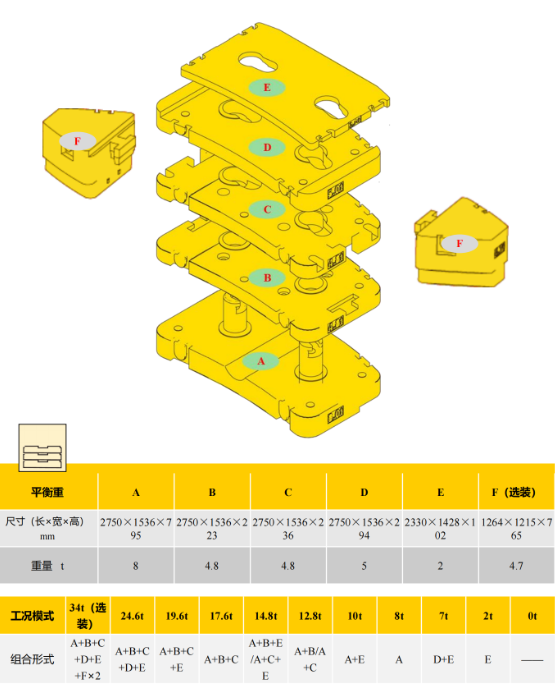

平衡重

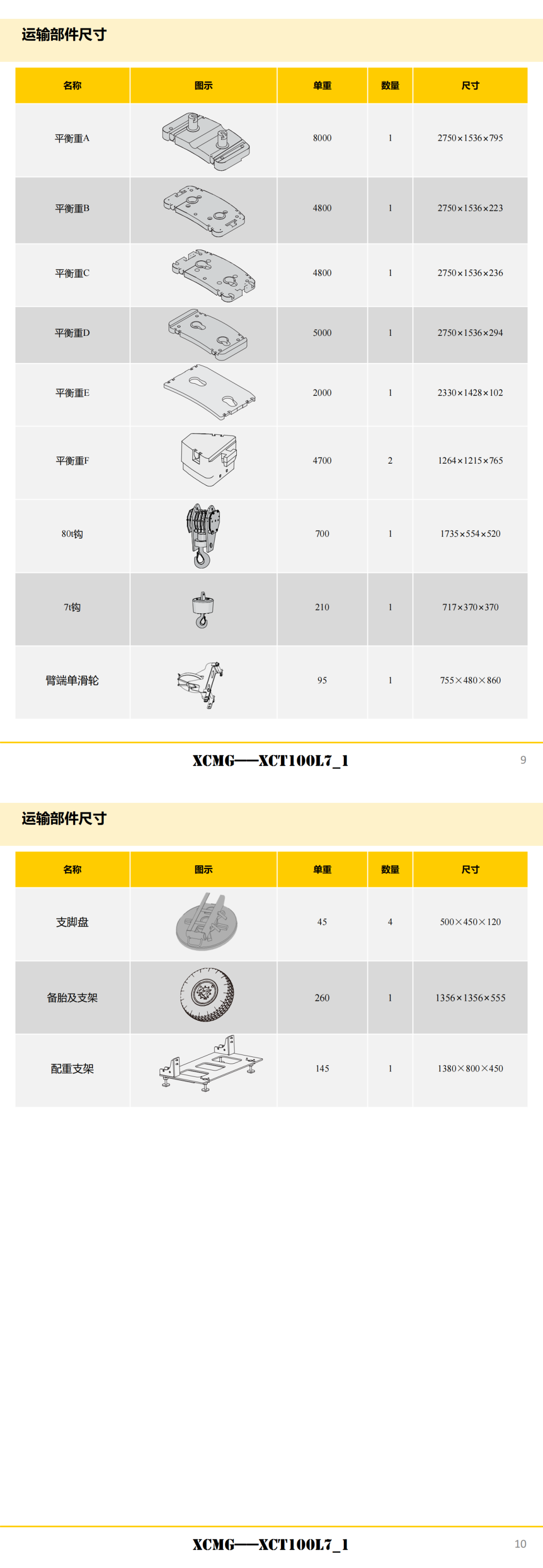

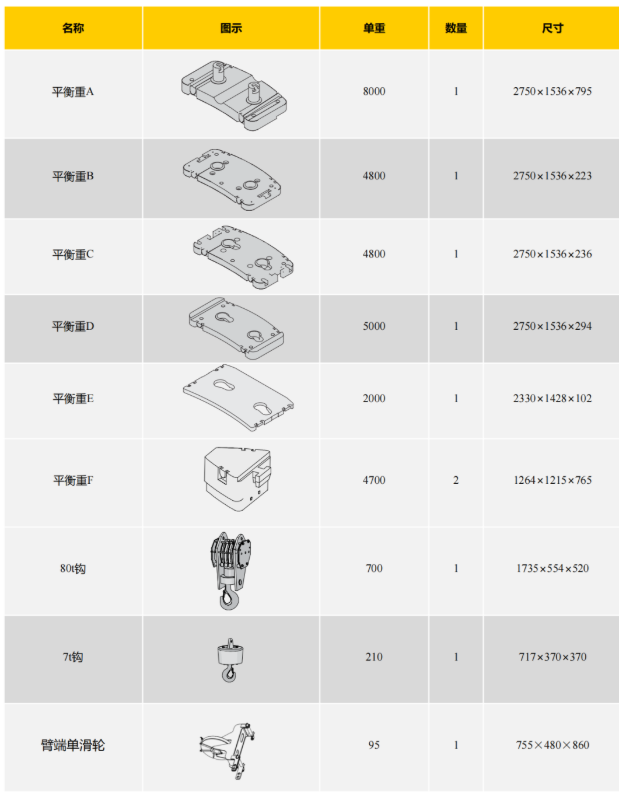

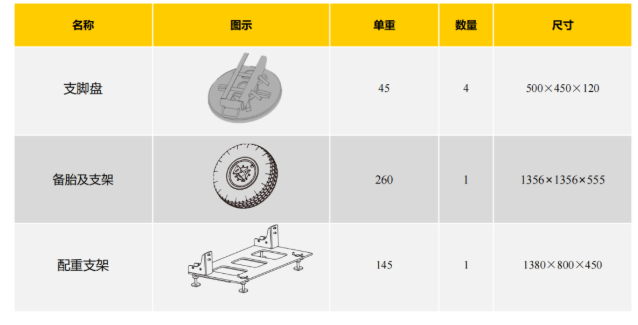

部件尺寸

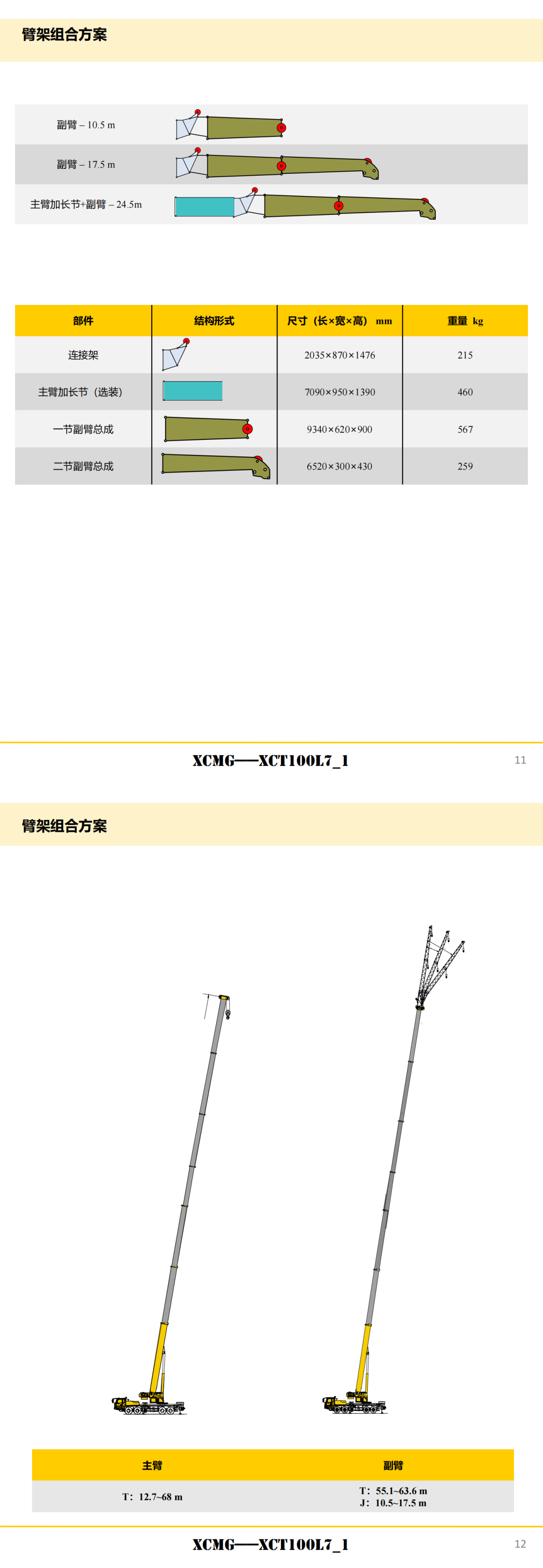

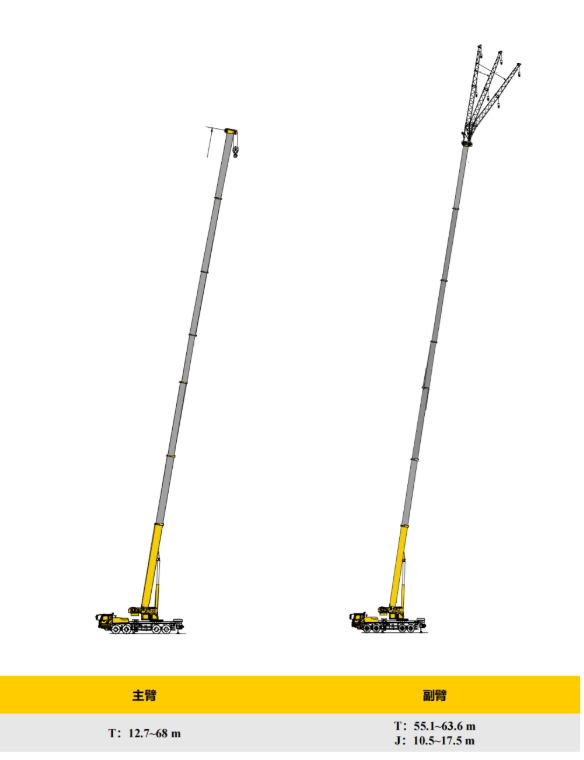

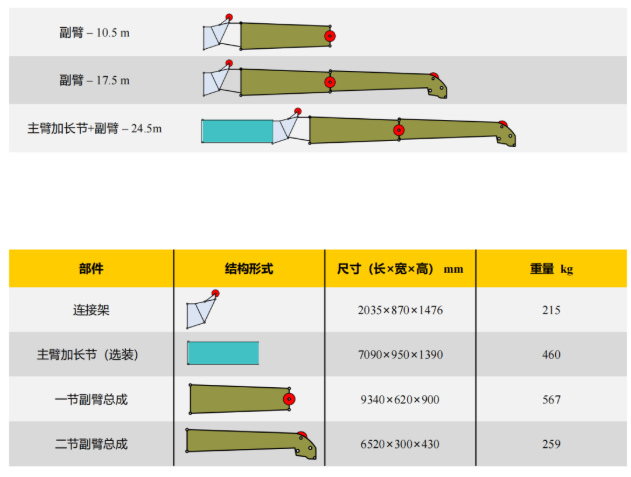

臂架组合方案
