徐工XCT100L7汽车吊性能参数吊臂计算吊车工况表

品牌：徐工

型号：XCT100L7

吨位：100吨

工况：主臂工况

配重（吨）	38	38	38	38	38
主臂（米）	13	17.4	21.7	26.1	30.5
2.5	100.0*
3	95	85	80
3.5	90	82	78
4	88	79	75	70
4.5	80	77	72	68
5	74	72	68	66	62

查看全部

工况：副臂工况

配重（吨）	38	38	38	38	38
主臂（米）	56.7	56.7	56.7	61.1	61.1
副臂（米）	10.5	10.5	10.5	10.5	10.5
角度	0°	15°	30°	0°	15°
臂组合	222211	222211	222211	222221	222223
14	6.7
16	6.7	6.6		6.7
18	6.7	6.3	5	6.7	6

查看全部

工况：固定副臂工况

配重（吨）	38	38	38	38	38
主臂（米）	56.7+7m	56.7+7m	56.7+7m	61.1+7m	61.1+7m
副臂（米）	17.5m	17.5m	17.5m	17.5m	17.5m
角度	0°	15°	30°	0°	15°
臂组合	222211	222211	222211	222221	222221
14
16	4.2
18	4.1			3.7

查看全部

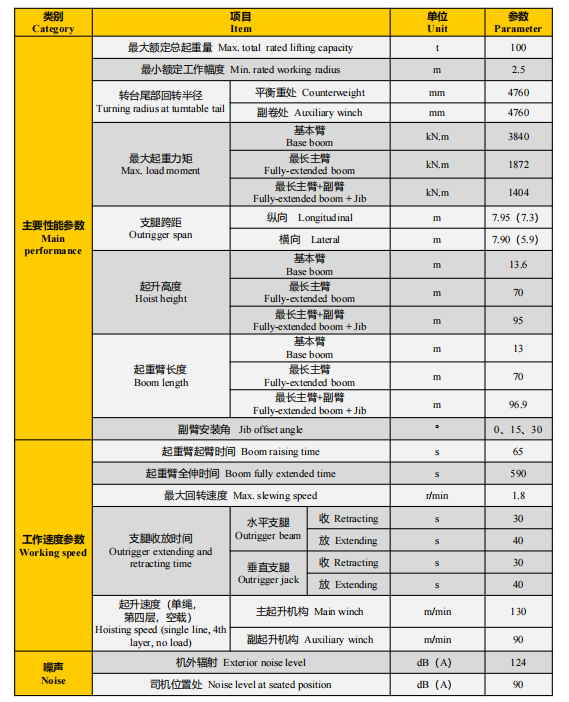

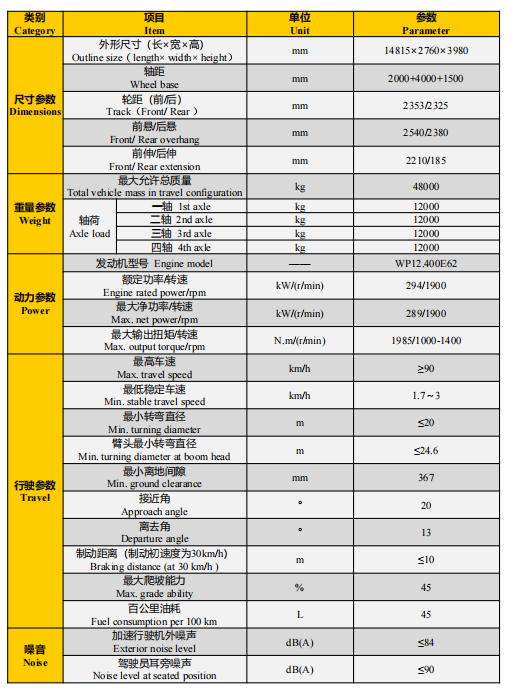

整机技术参数

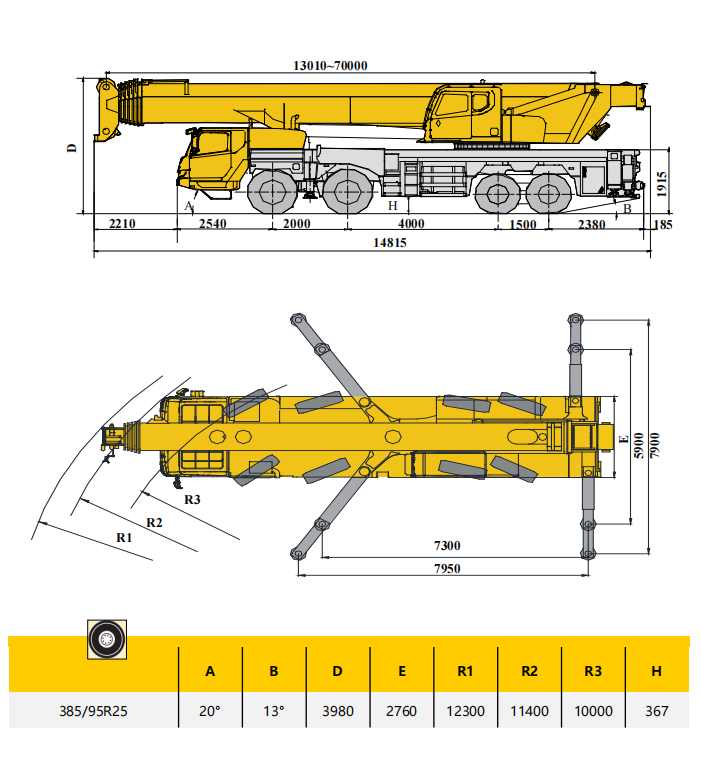

尺寸参数

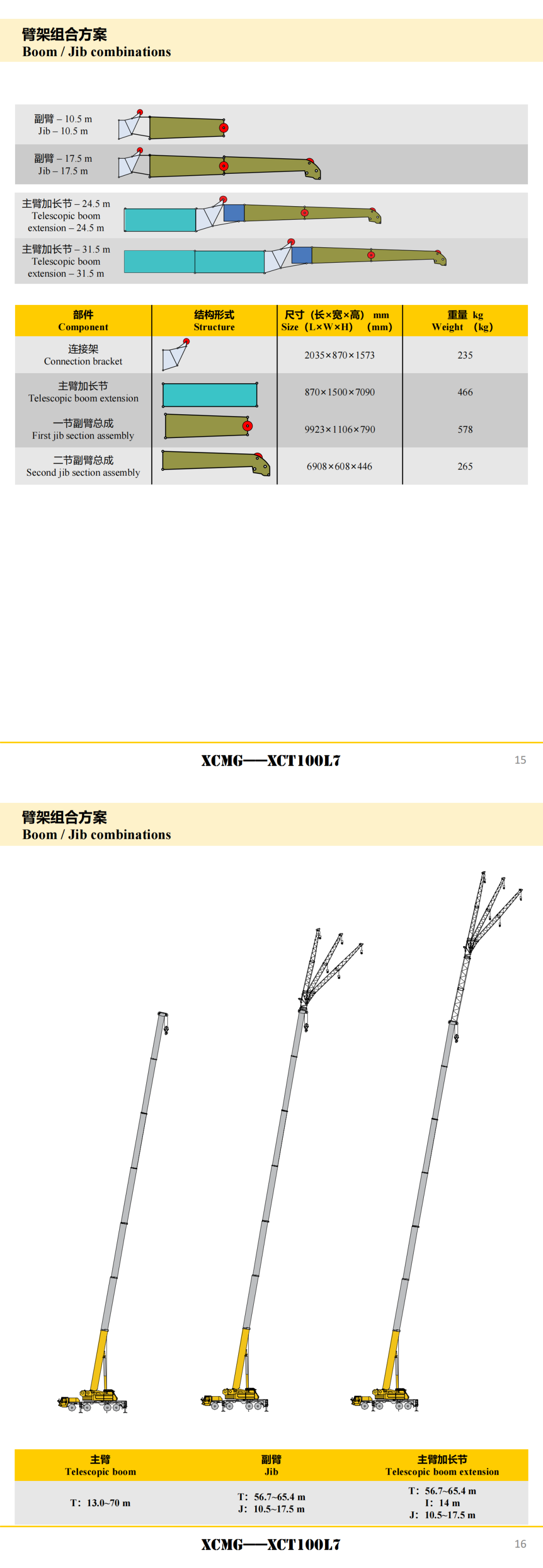

臂架组合
