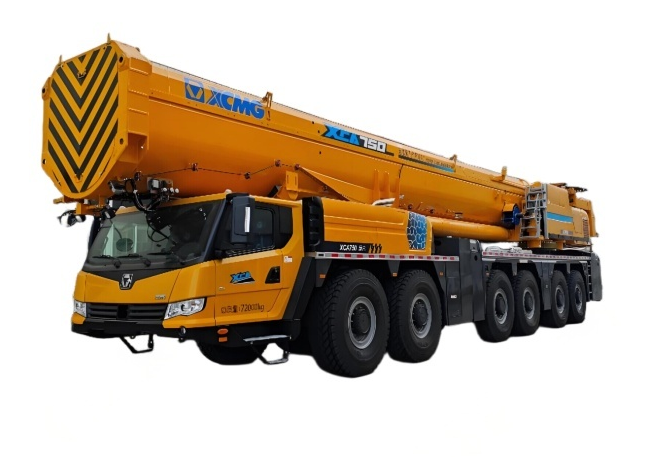

徐工XCA750K8-1（卓越版）汽车吊性能参数吊臂计算吊车工况表

品牌：徐工

型号：XCA750K8-1（卓越版）

吨位：750吨

工况：八节主臂工况

配重（吨）	0t后位	0t后位	0t后位	0t后位	0t后位
主臂（米）	16.2	21.5	21.5	21.5	26.8
伸缩组合	0000000	0000001	0000100	1000000	0000002
2
3	50	50	50	50	50
3.5	50	50	50	50	50
4	50	50	50	50	50
4.5	50	50	50	50	50

查看全部

工况：五节超起主臂工况

配重（吨）	0t中位	0t中位	0t中位	0t中位	0t中位
主臂（米）	37.4	37.4	37.4	37.4	37.4
角度（°）	35°	35°	35°	35°	35°
伸缩组合	0022	0112	0211	1111	2110
5	135	134.3	133.6	132.8	131.4
6	111.4	110.7	110	109.3	106.6
7	97.1	95.3	94.6	93.9	92.4
8	85.7	82.3	81.6	80.9	79.4

查看全部

工况：八节超起主臂工况

配重（吨）	20t中位	20t中位	20t中位	20t中位	20t中位
主臂（米）	37.3	37.3	39.2	42.6	42.6
角度（°）	35°	35°	35°	35°	35°
伸缩组合	0000022	0111100	0000033	0000122	0111110
4	135.7	122.6	138.4
4.5	131.9	121.2	134.1	134.5	116.4
5	129.1	119.1	131.6	132.5	116.3
6	123.8	116.2	126.1	128.7	114.4

查看全部

工况：主臂工况

配重（吨）	140t后位	140t后位	140t后位	140t后位	140t后位
主臂（米）	16.2	21.5	26.8	27.7	32
2	750*
3	230	230	230	230	230
3.5	230	230	230	230	230
4	230	230	230	230	230
4.5	230	230	230	230	230
5	230	230	225	221.4	220.5

查看全部

工况：超起主臂工况

配重（吨）	140t后位	140t后位	140t后位	140t后位	140t后位
主臂（米）	37.3	39.2	42.6	44.5	47.9
展开角（°）	35°	35°	35°	35°	35°
4	192.4	191.3
4.5	190.2	188.3	182.8
5	188	185.3	181.6	161
6	185.8	182.3	180.7	156.3	163.5
7	183.6	179.3	179.7	151.5	162.3

查看全部

工况：超起副臂工况

配重（吨）	140t后位	140t后位	140t后位	140t后位	140t后位
主臂（米）	63.8+7.4	69+7.4	74.3+7.4	79.6+7.4	84.9+7.4
副臂（米）	42	42	42	42	42
角度（°）	0°	0°	0°	0°	0°
14
16	18.7
18	17.6	17.5
20	16.6	16.3	15

查看全部

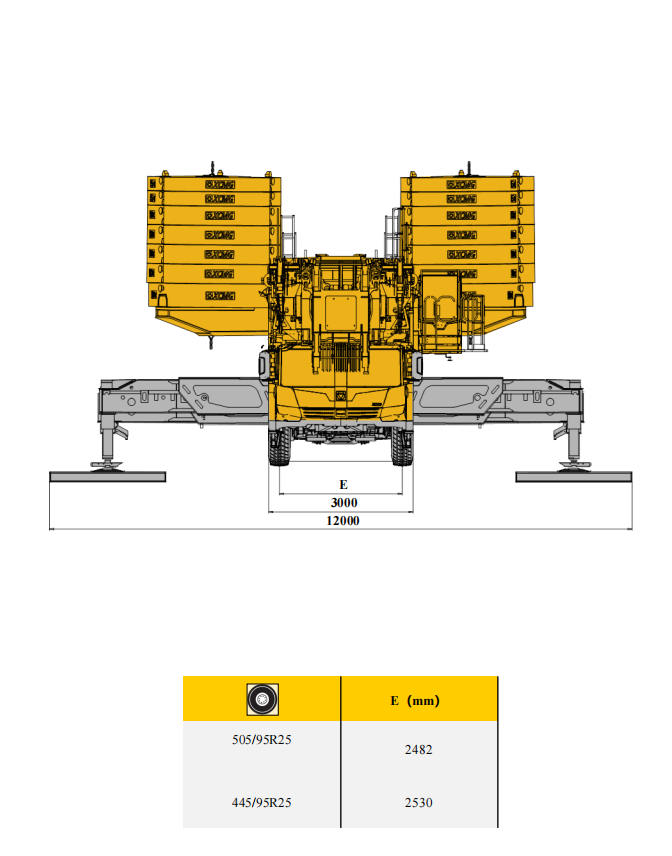

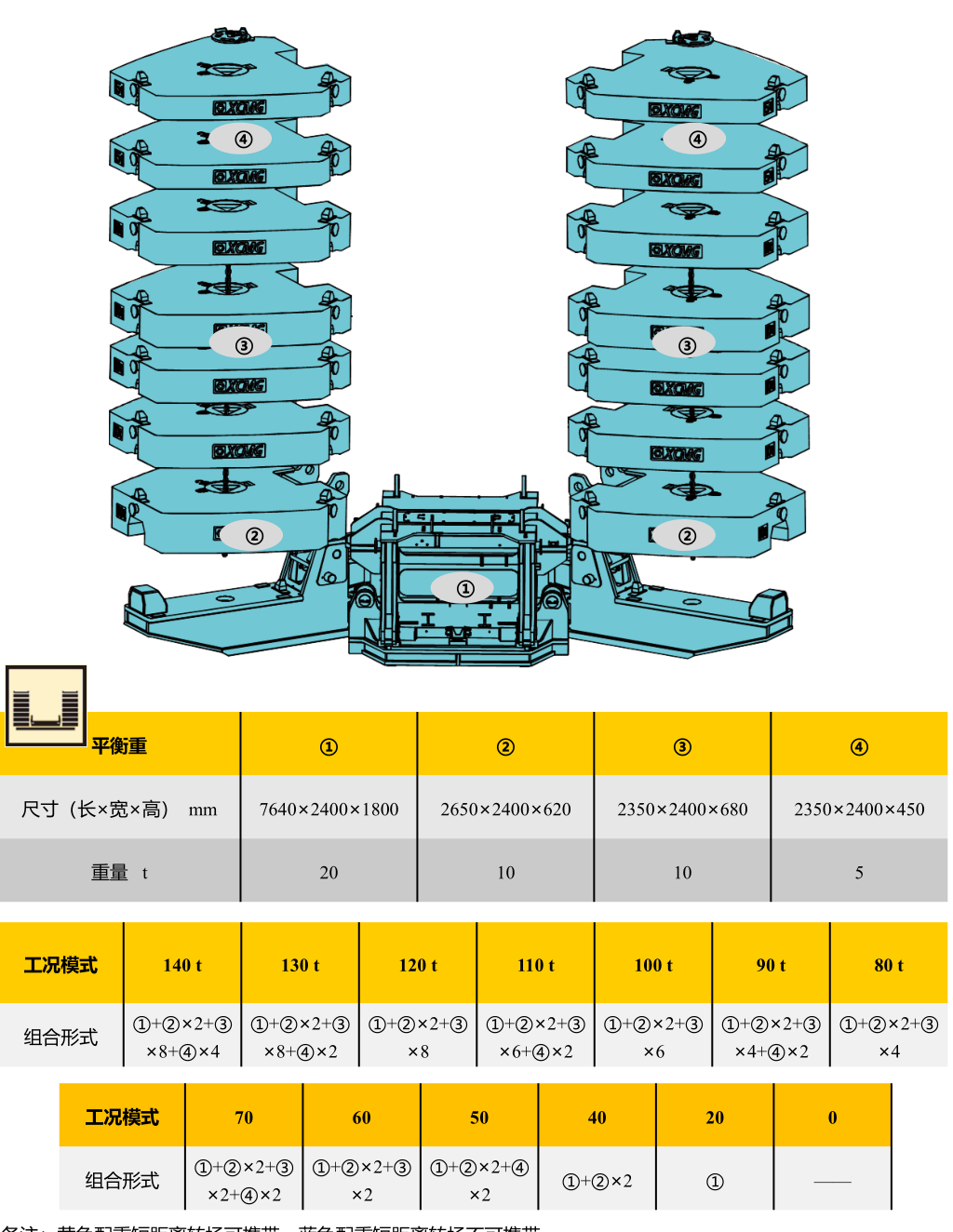

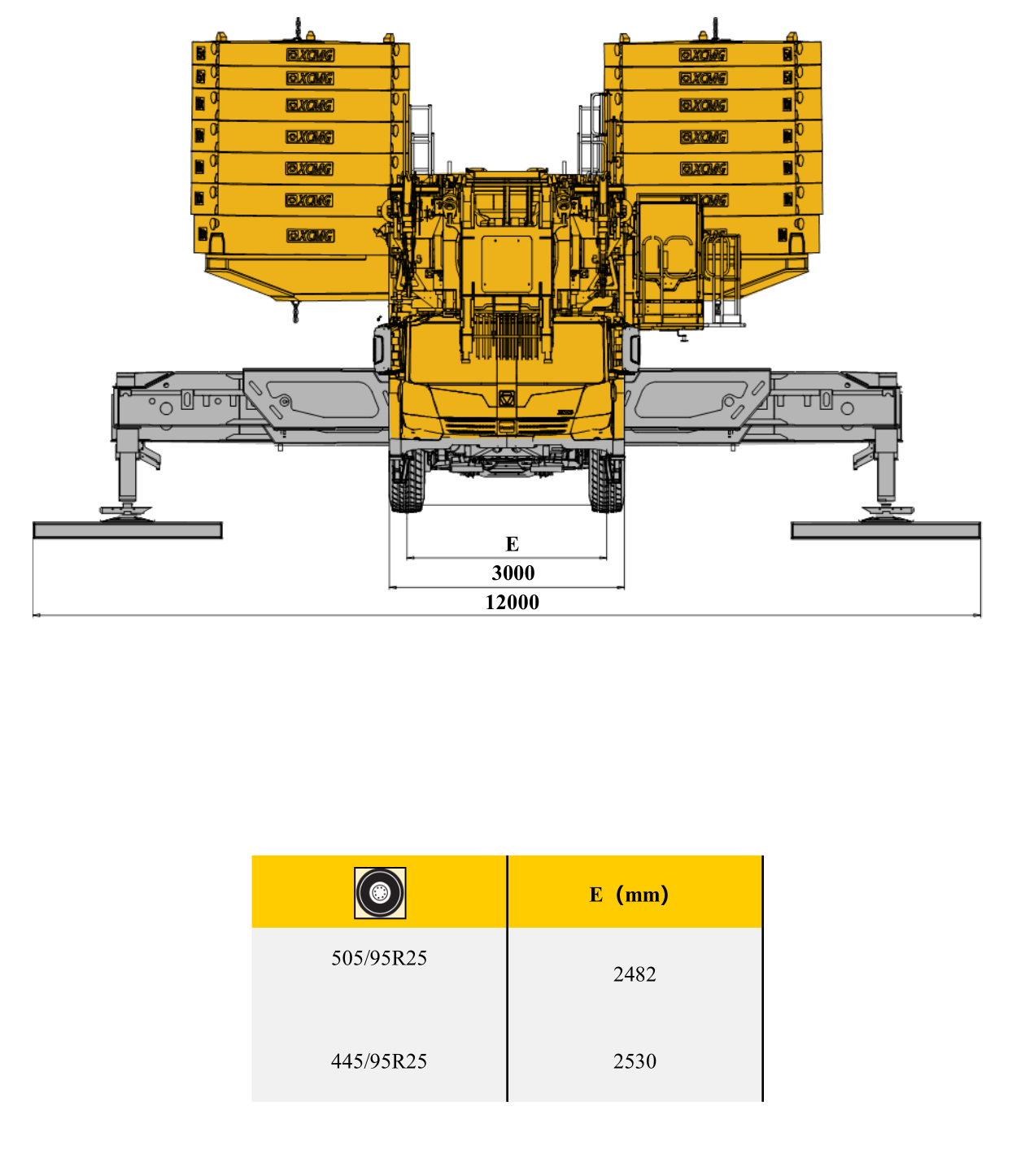

平衡重

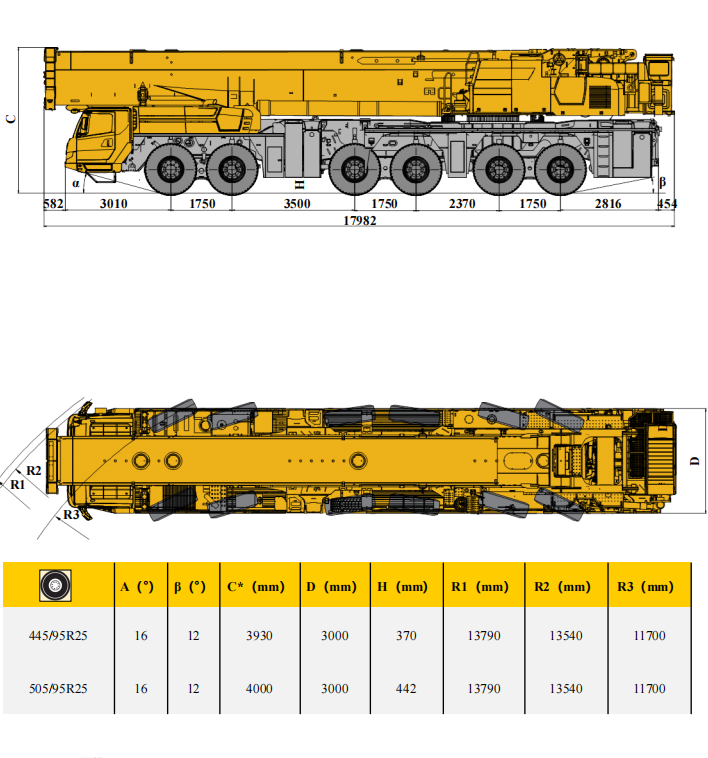

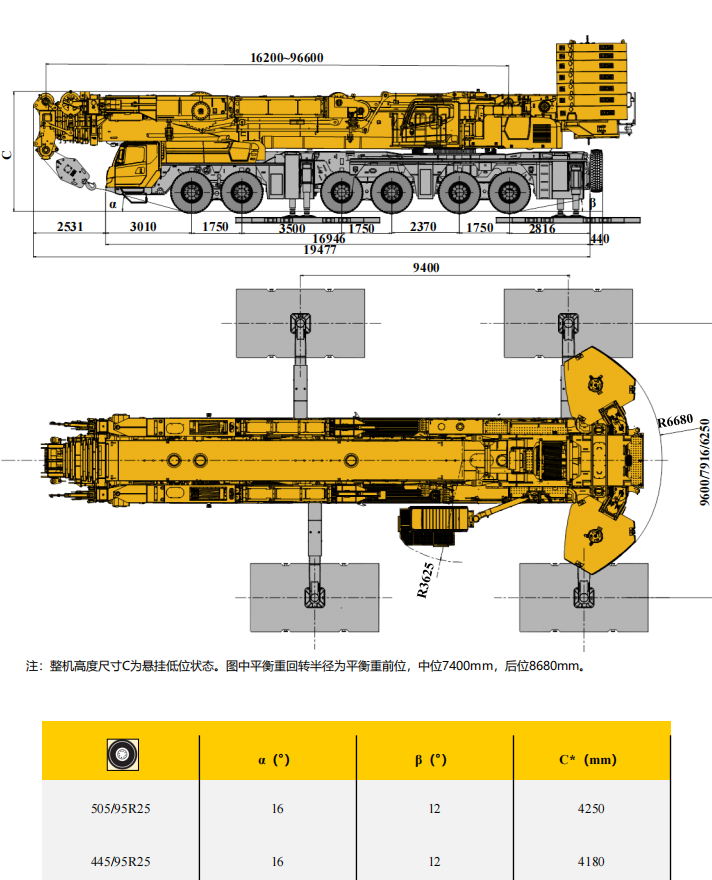

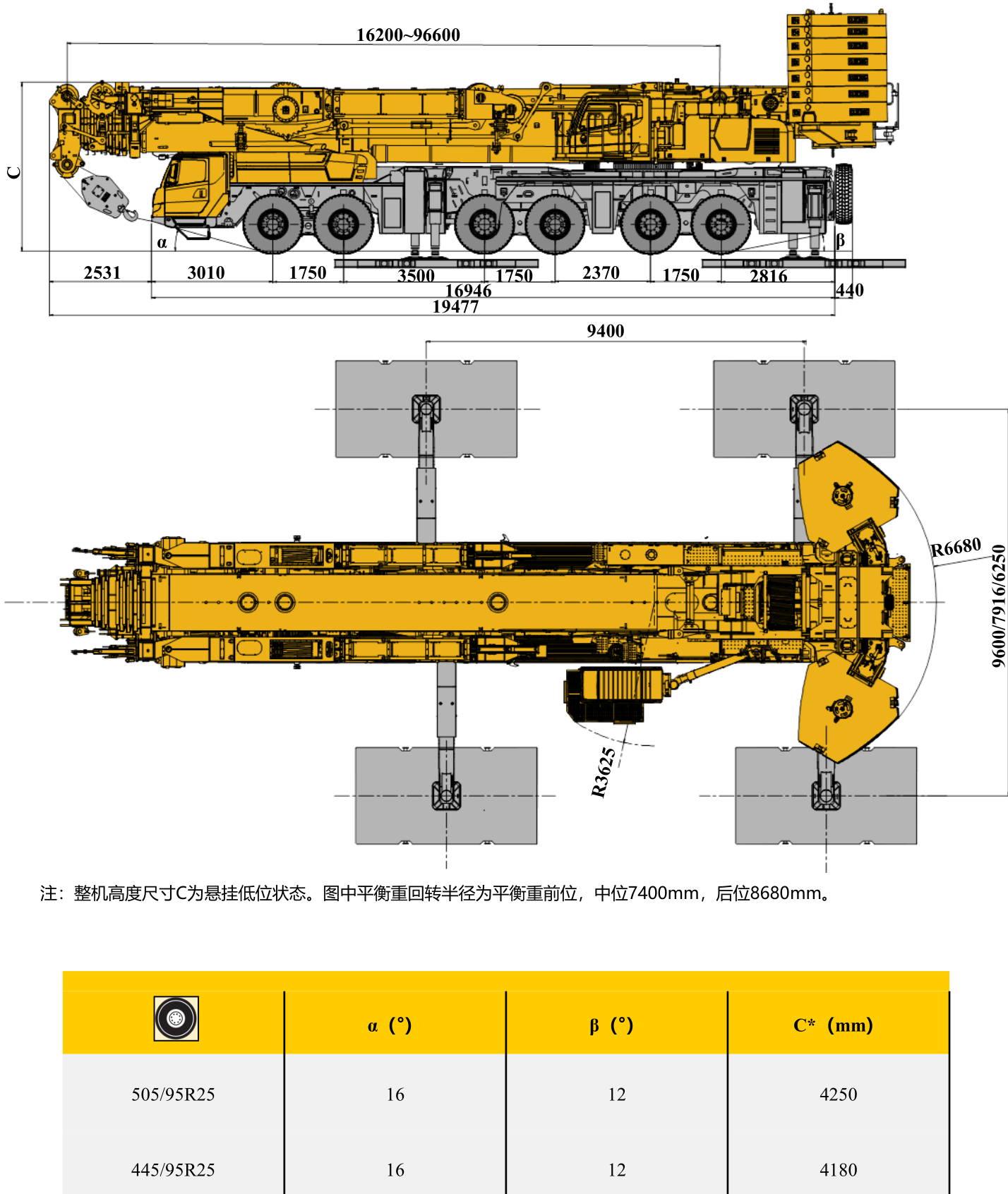

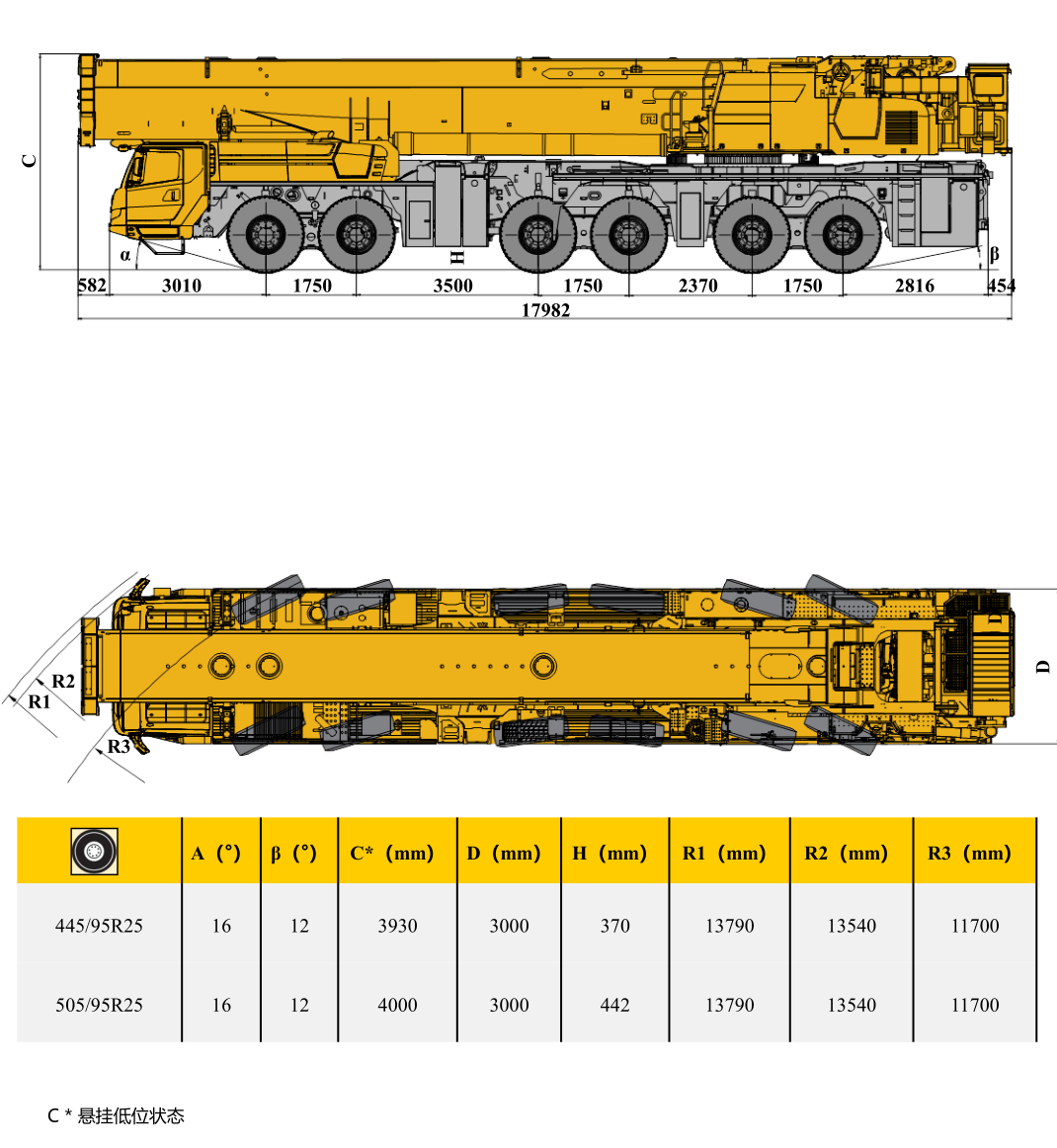

尺寸参数

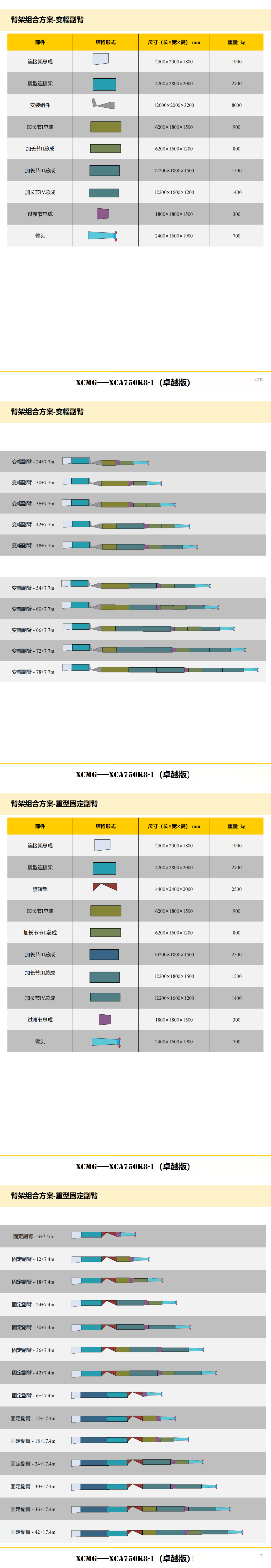

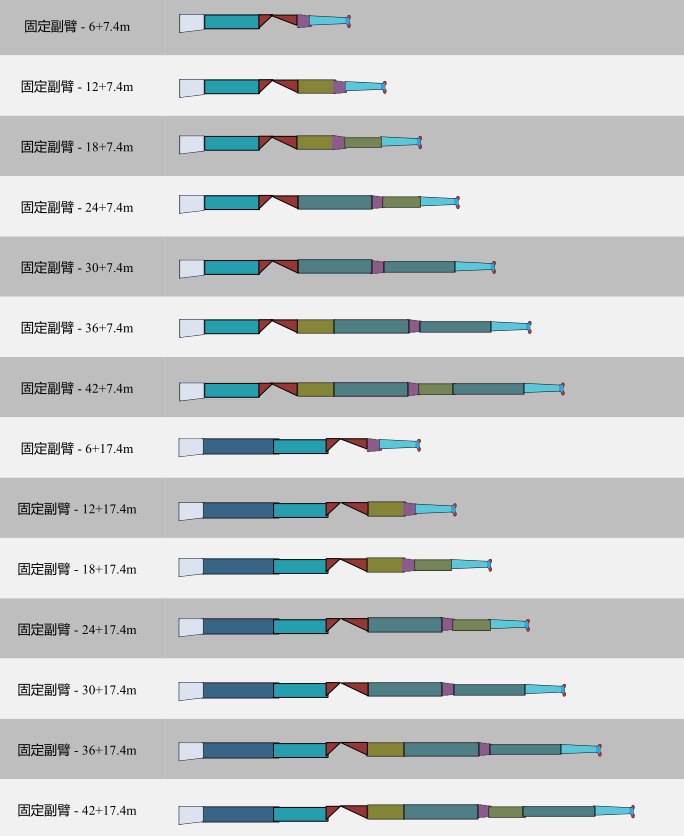

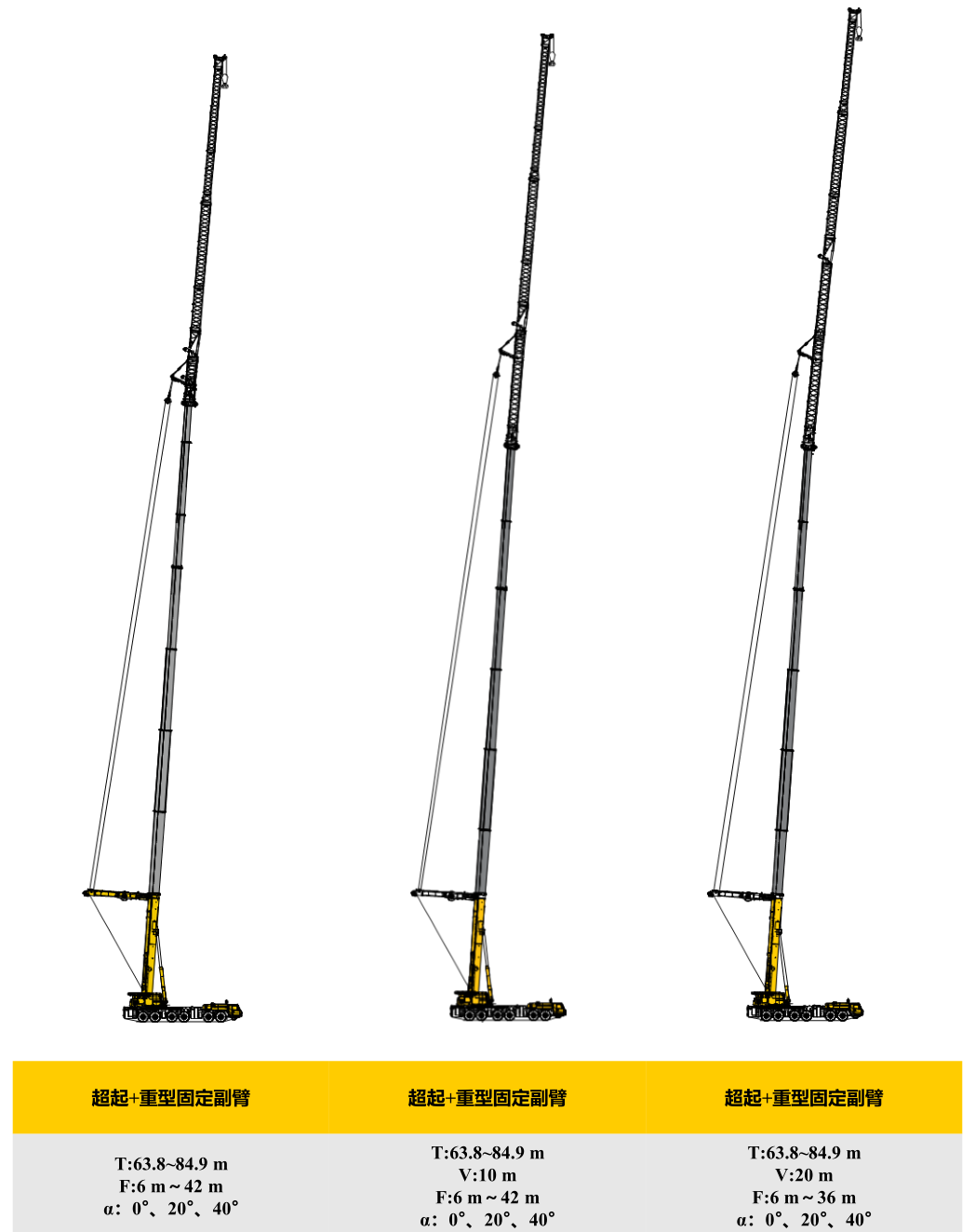

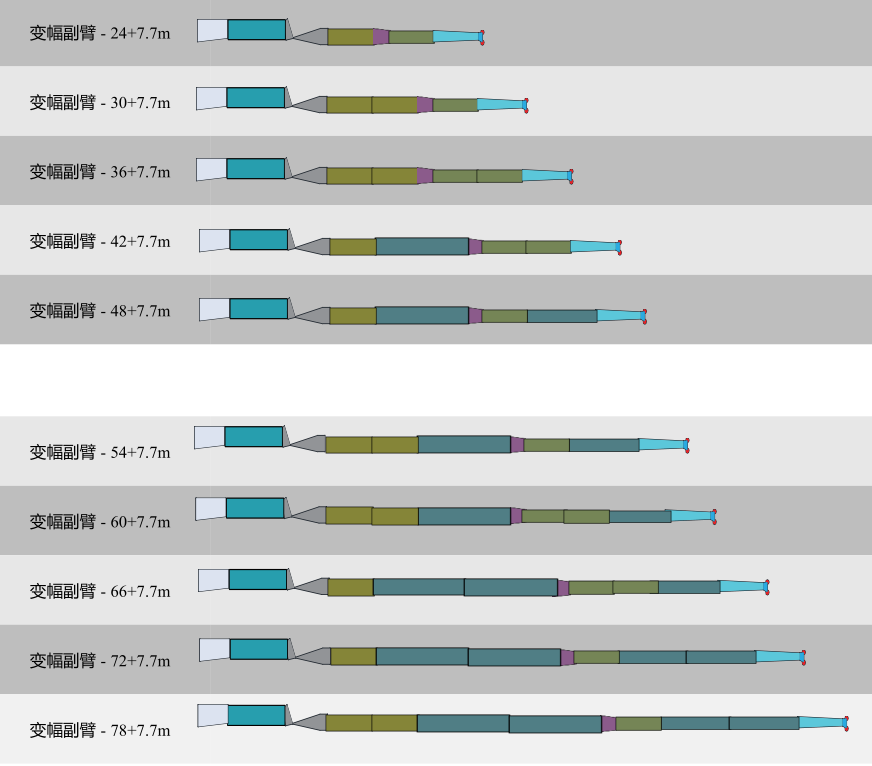

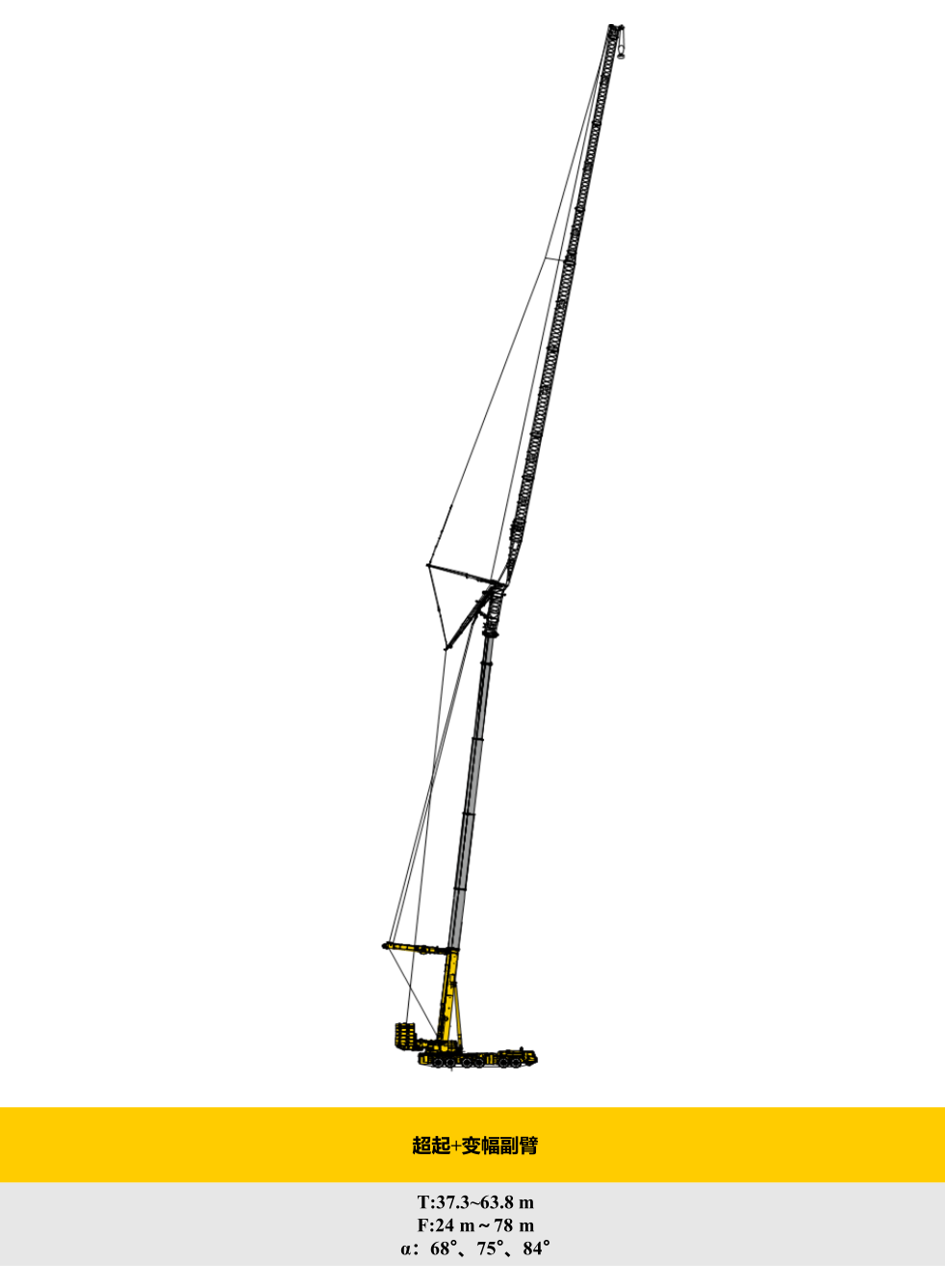

臂架组合方案

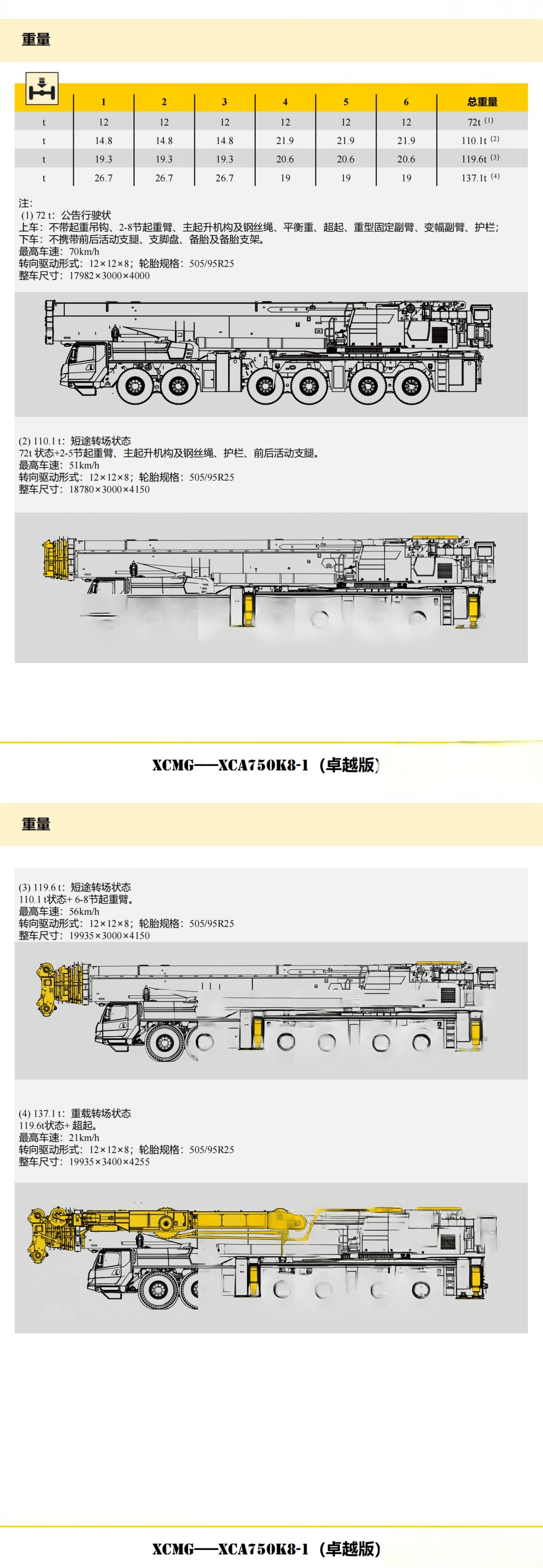

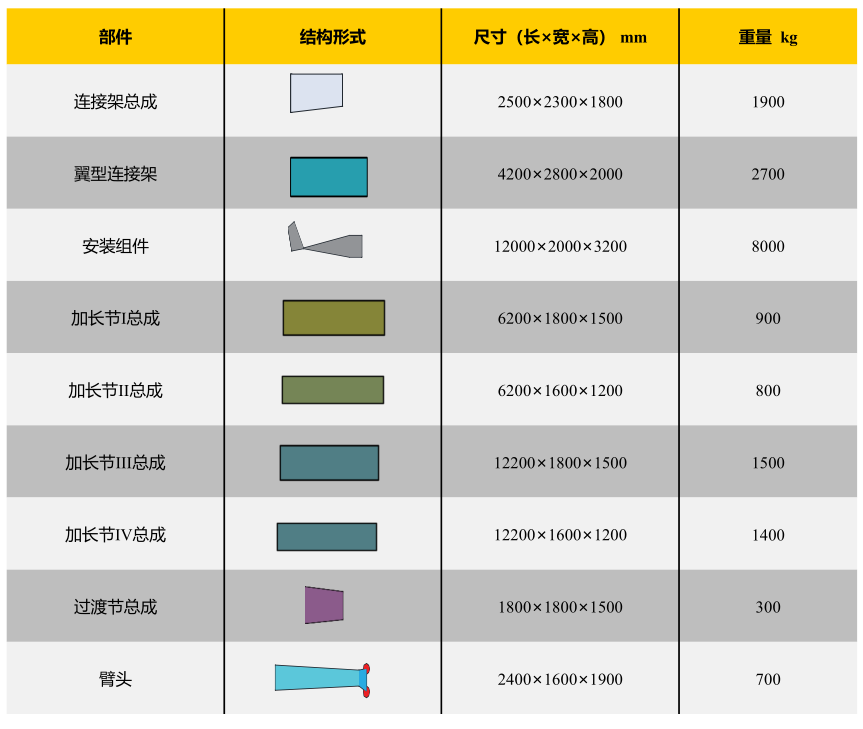

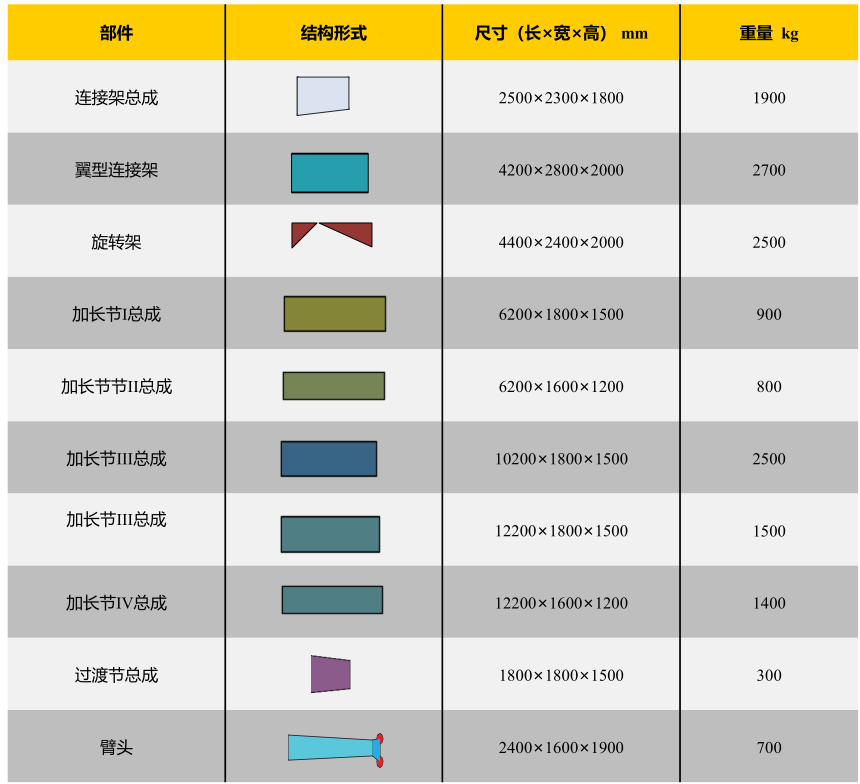

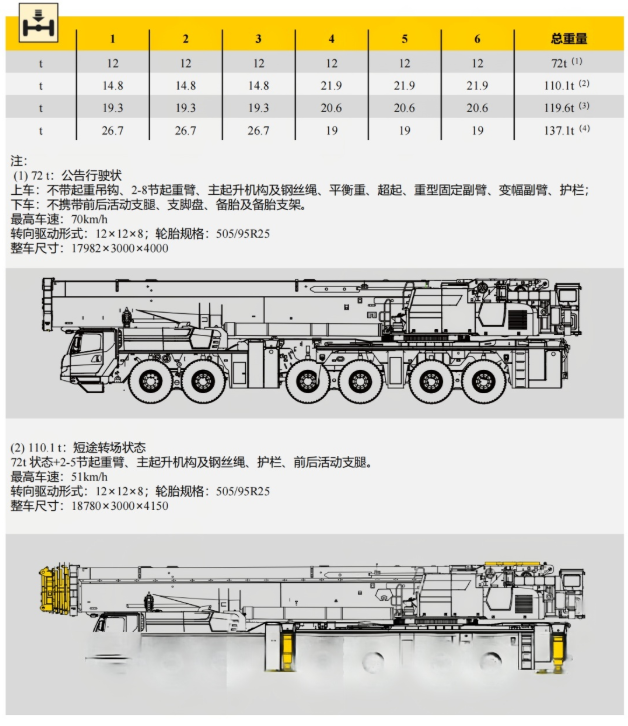

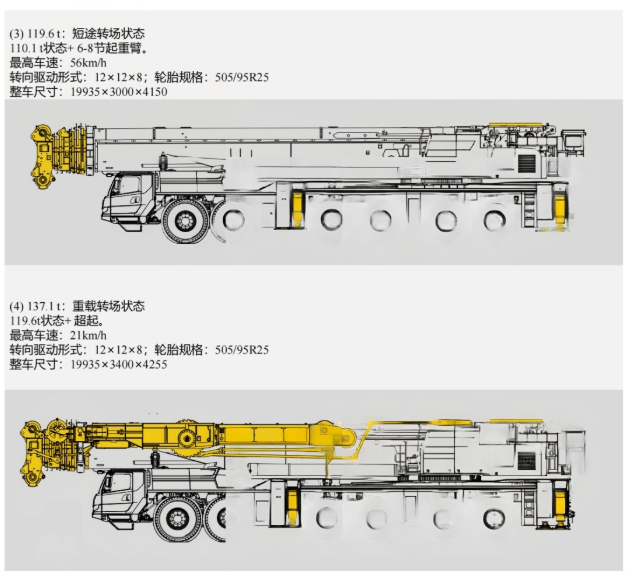

重量

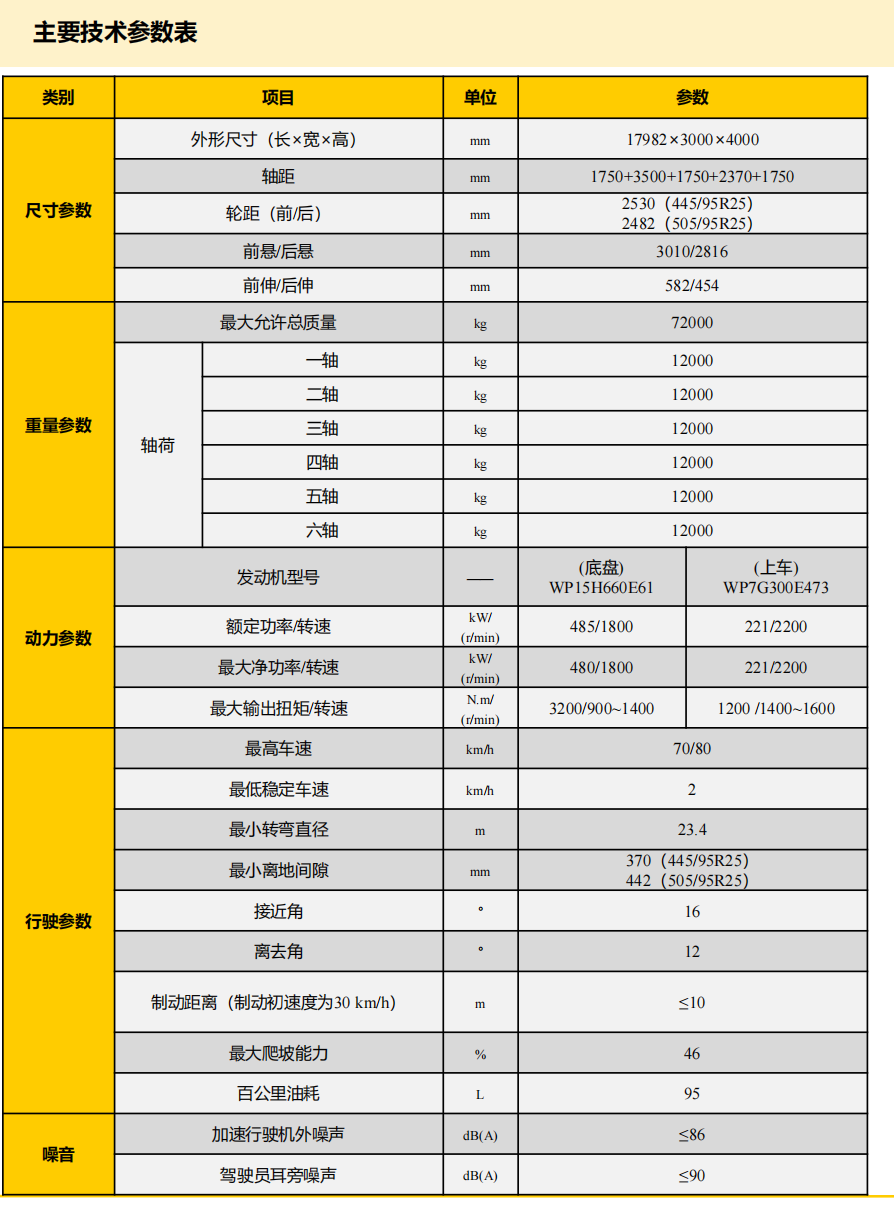

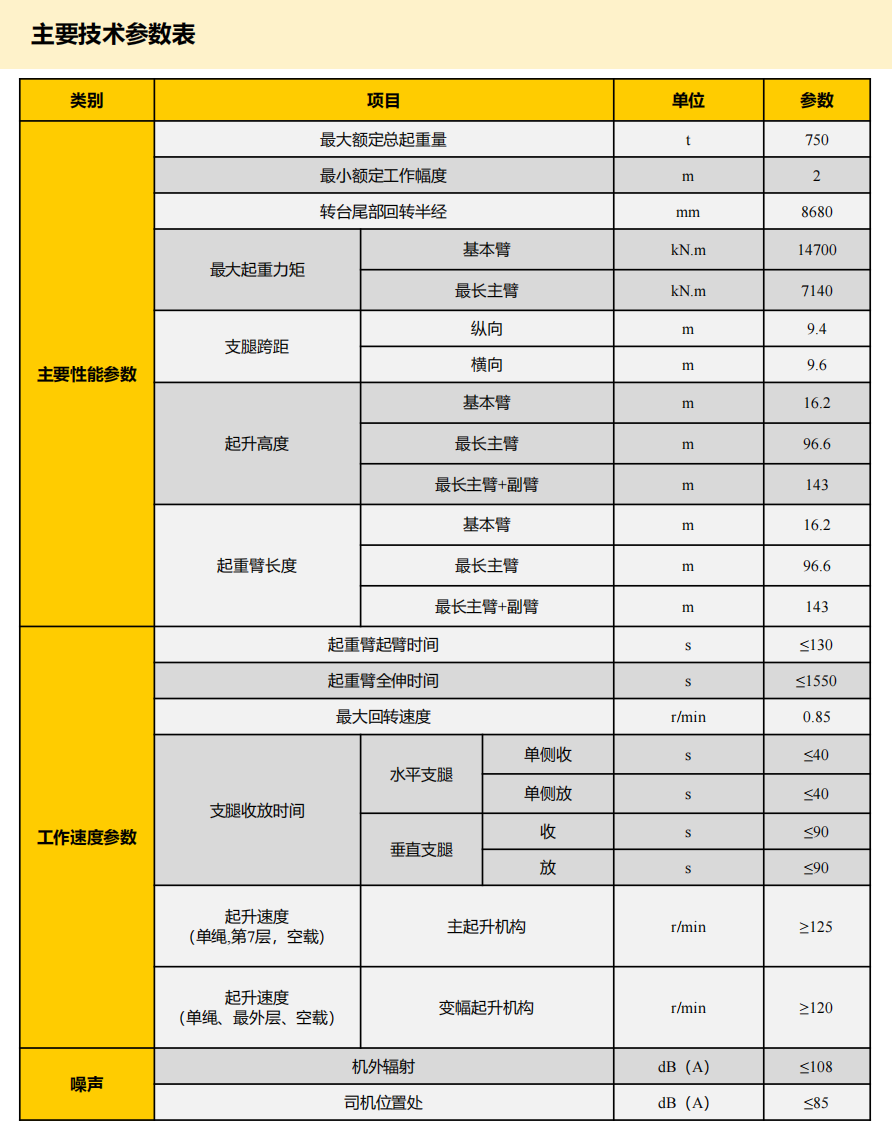

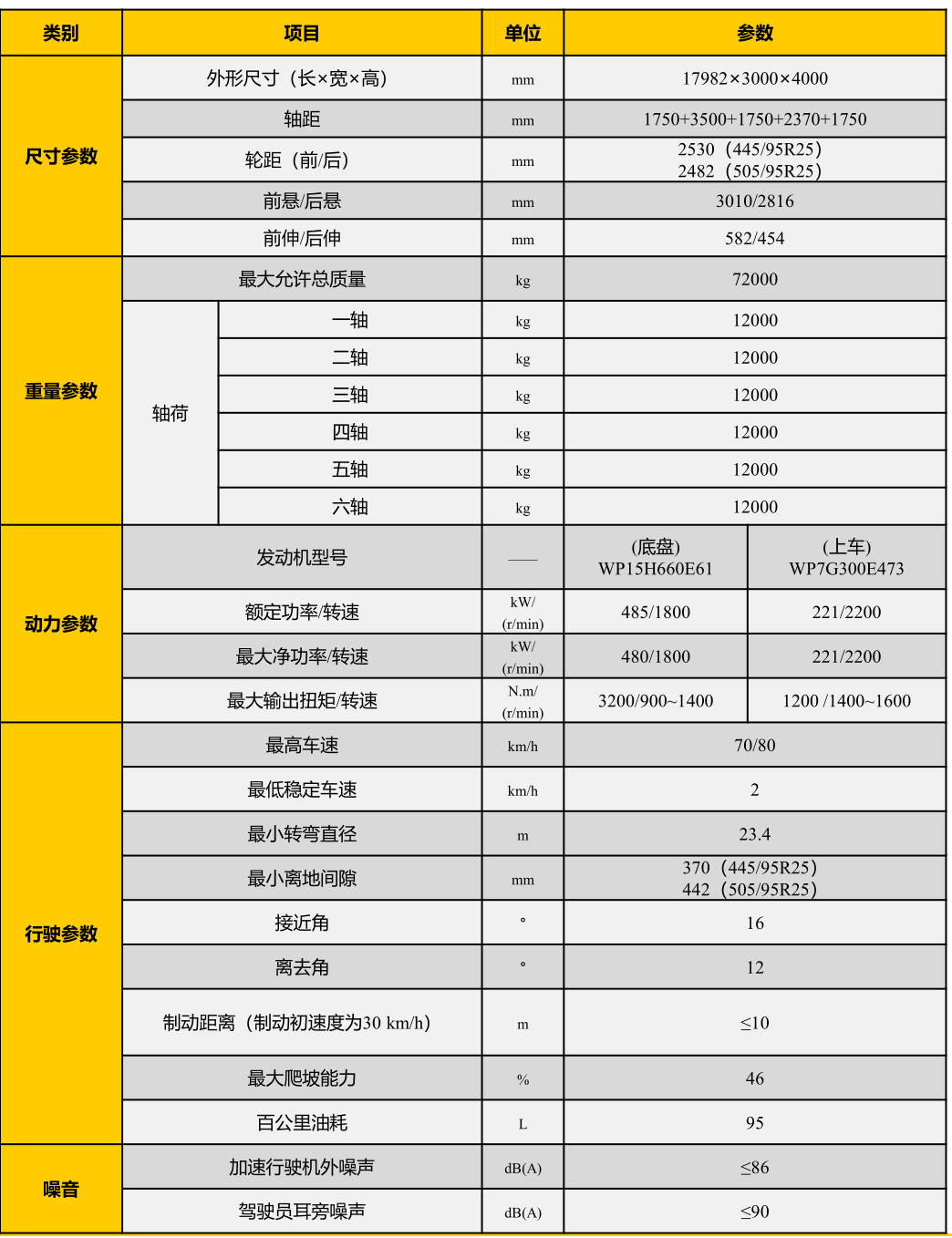

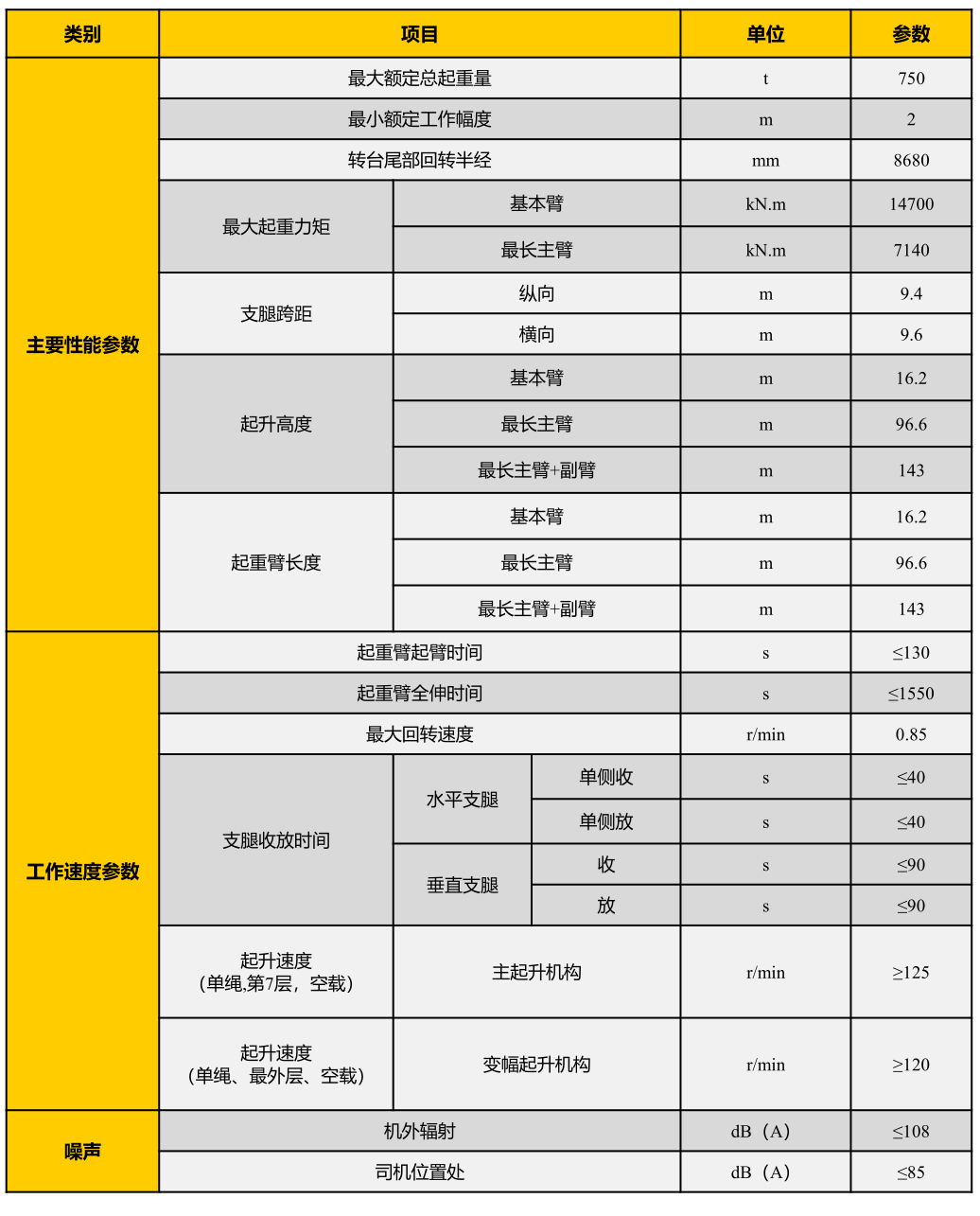

整机技术参数
