徐工XCA400L8-1汽车吊性能参数吊臂计算吊车工况表
品牌：徐工
型号：XCA400L8-1
吨位：400吨
工况：副臂工况
| 配重（吨） | 30t中位 | 30t中位 | 30t中位 | 30t中位 | 30t中位 |
| 主臂（米） | 46.2+10 | 51.3+10 | 56.4+10 | 61.4+10 | 66.5+10 |
| 副臂（米） | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 |
| 角度（°） | 0° | 0° | 0° | 0° | 0° |
| 12 | 20.1 | ||||
| 14 | 18.8 | 17.4 | |||
| 16 | 17.6 | 16.6 | 16.2 | ||
| 18 | 16.9 | 15.7 | 15.4 | 14.5 |
查看全部
工况：主臂工况
| 配重（吨） | 15t中位 | 15t中位 | 15t中位 | 15t中位 | 15t中位 |
| 主臂（米） | 15.6 | 20.7 | 20.7 | 20.7 | 20.7 |
| 伸缩组合 | 0000000 | 0000001 | 0000010 | 0000100 | 0001000 |
| 3 | 170 | 114.5 | 170 | 170 | 170 |
| 3.5 | 170 | 109.1 | 170 | 170 | 170 |
| 4 | 170 | 103.7 | 170 | 170 | 169 |
| 4.5 | 161 | 99.2 | 159 | 158 | 158 |
| 5 | 151 | 96.8 | 148 | 148 | 148 |
查看全部
工况：超起主臂工况
| 配重（吨） | 15t中位 | 15t中位 | 15t中位 | 15t中位 | 15t中位 |
| 角度（°） | 15° | 15° | 15° | 15° | 15° |
| 主臂（米） | 30.9 | 30.9 | 30.9 | 30.9 | 30.9 |
| 伸缩组合 | 0000012 | 0000021 | 0000111 | 0001110 | 0011100 |
| 5 | 121.3 | 134.7 | 122.1 | 141.6 | 140.8 |
| 6 | 119.1 | 126 | 117.8 | 124 | 123 |
| 7 | 107 | 107 | 106 | 105 | 104 |
| 8 | 93 | 92 | 92 | 91 | 89 |
查看全部

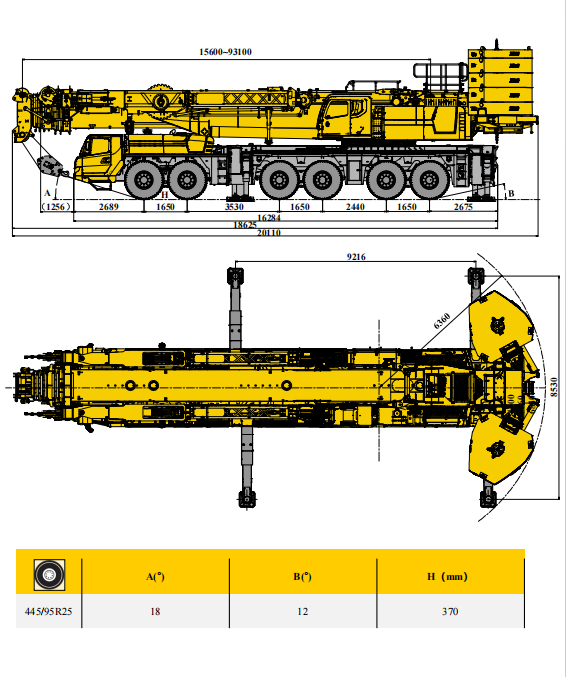

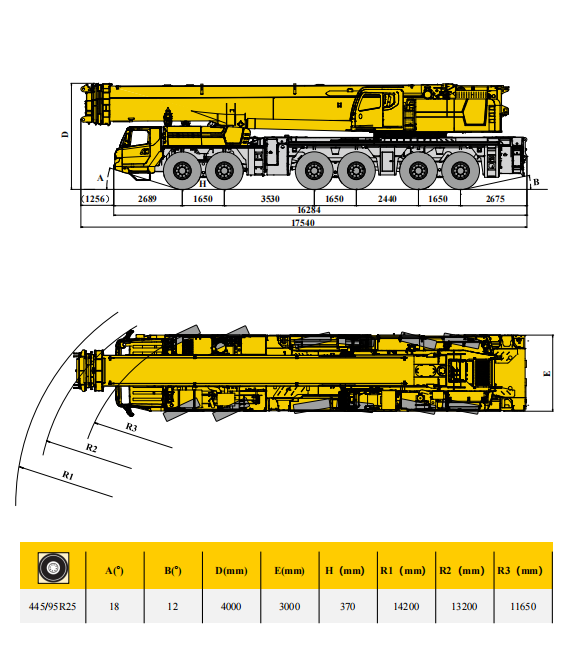

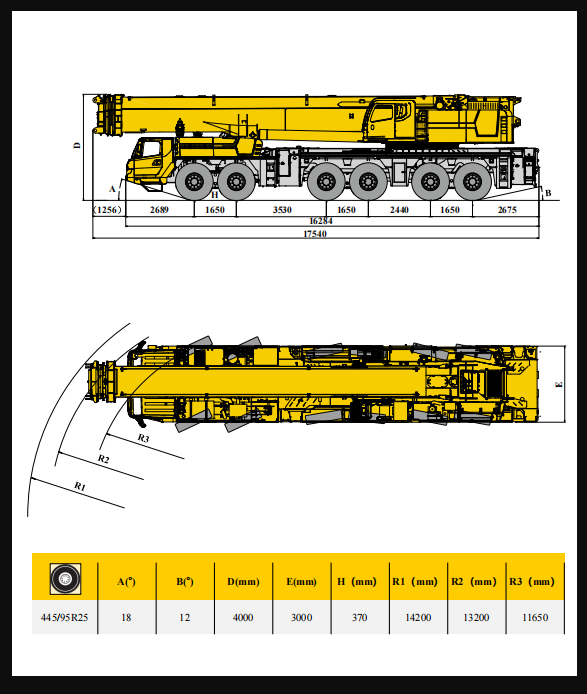

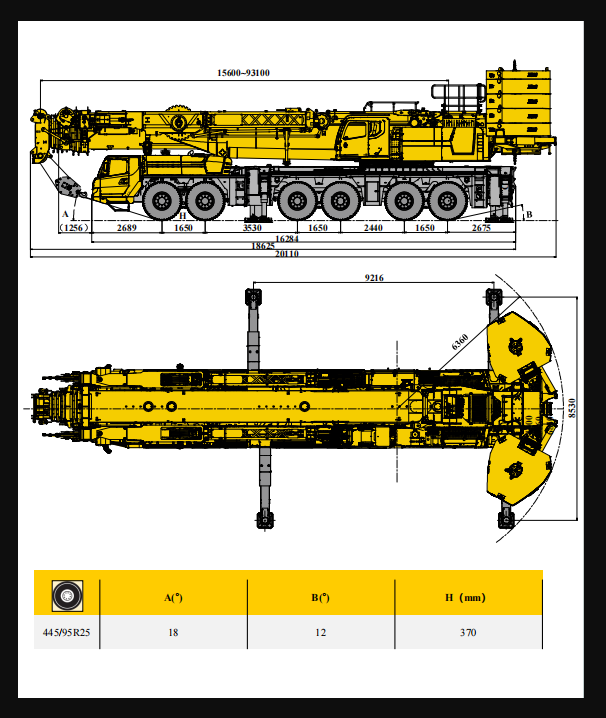

尺寸参数

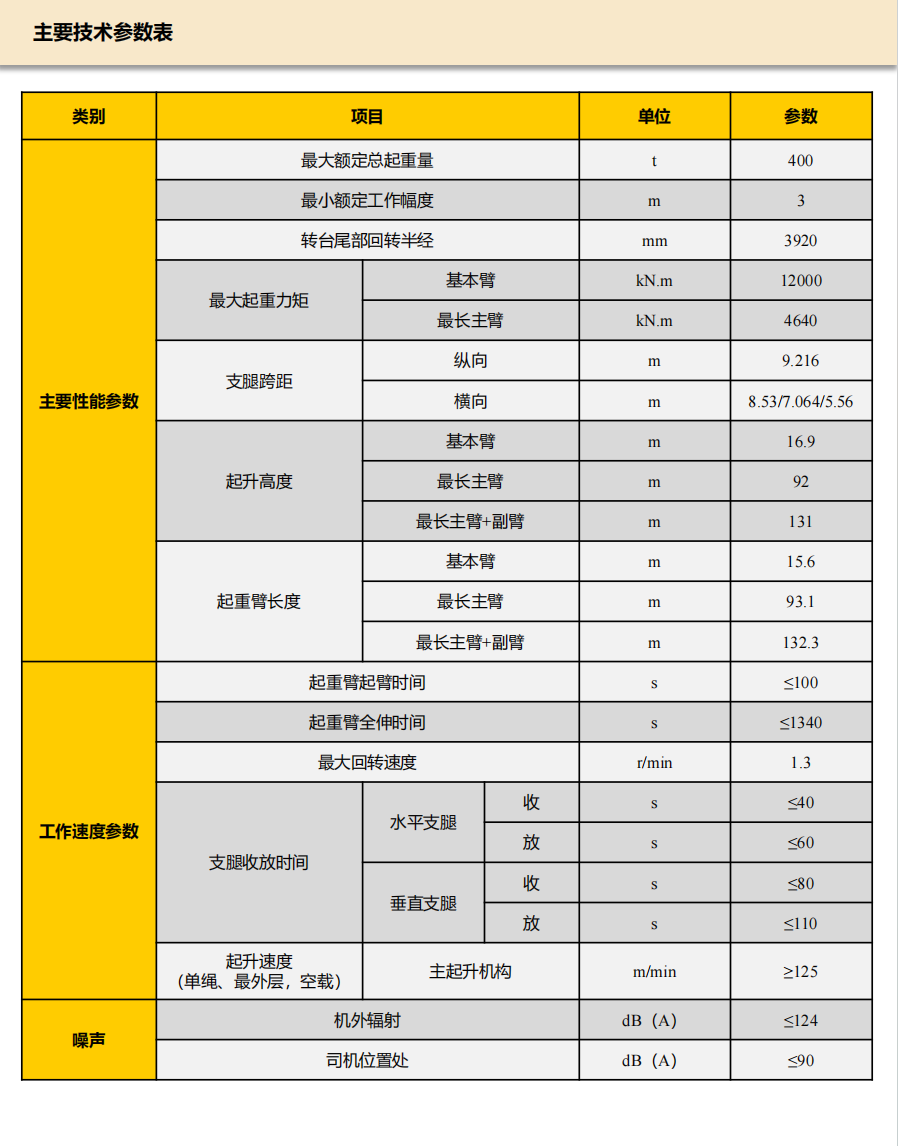

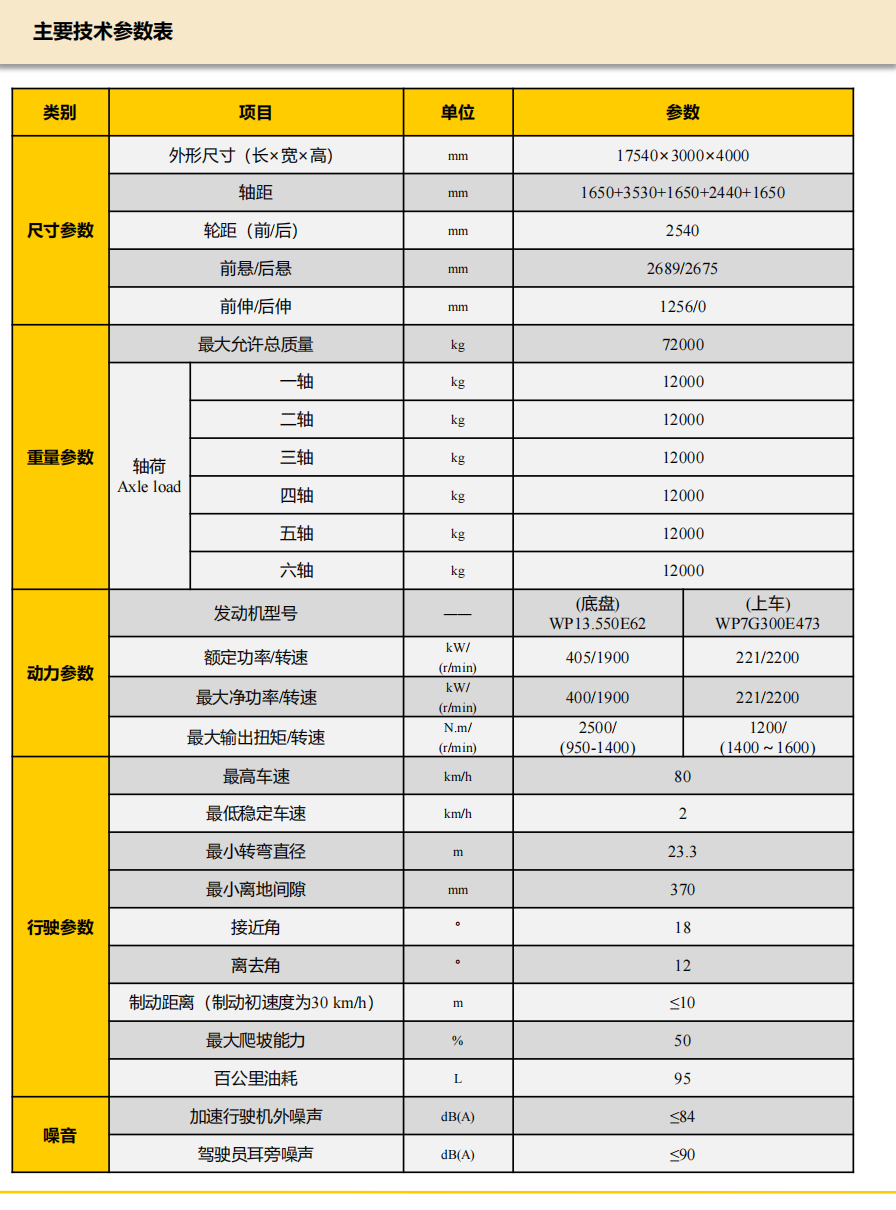

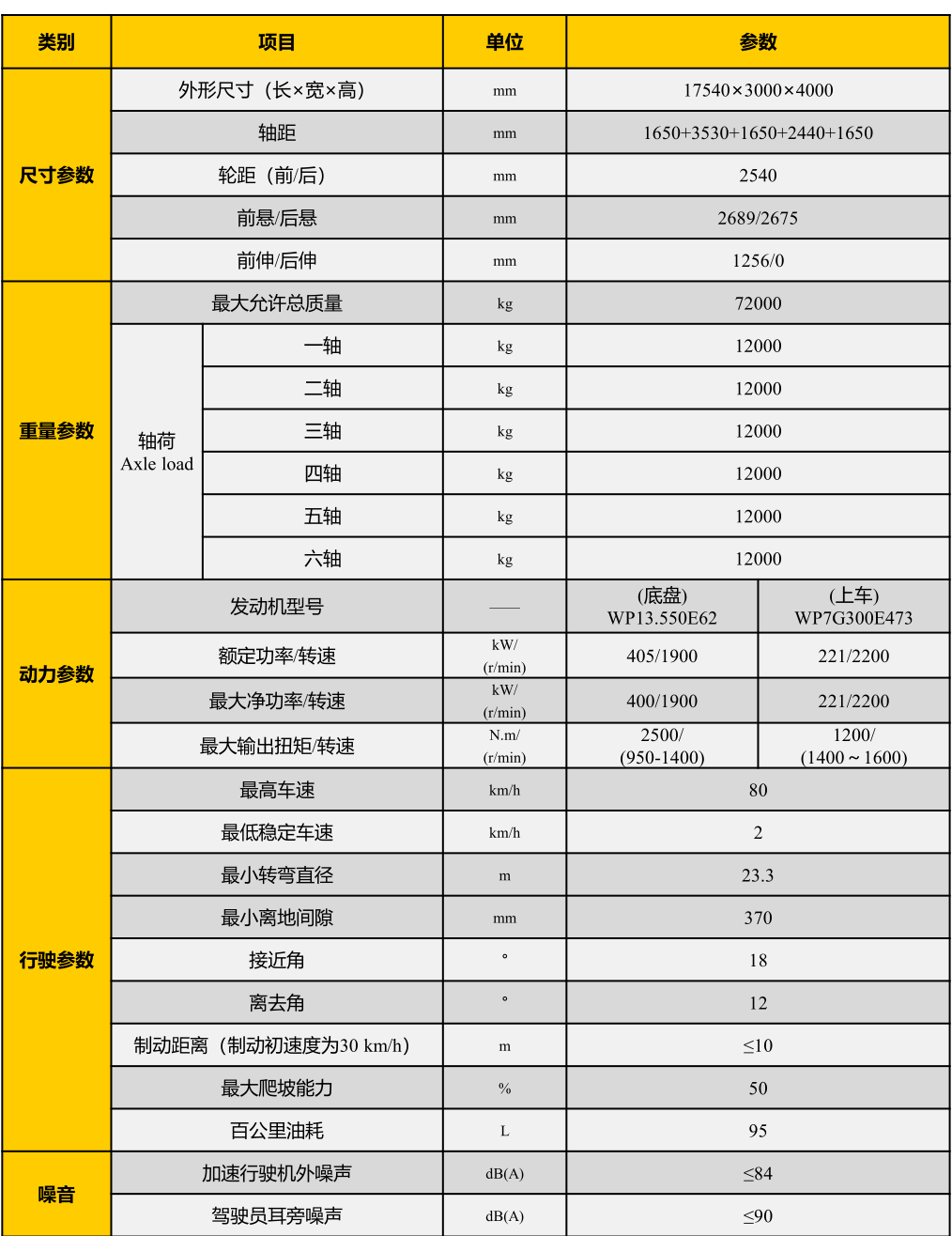

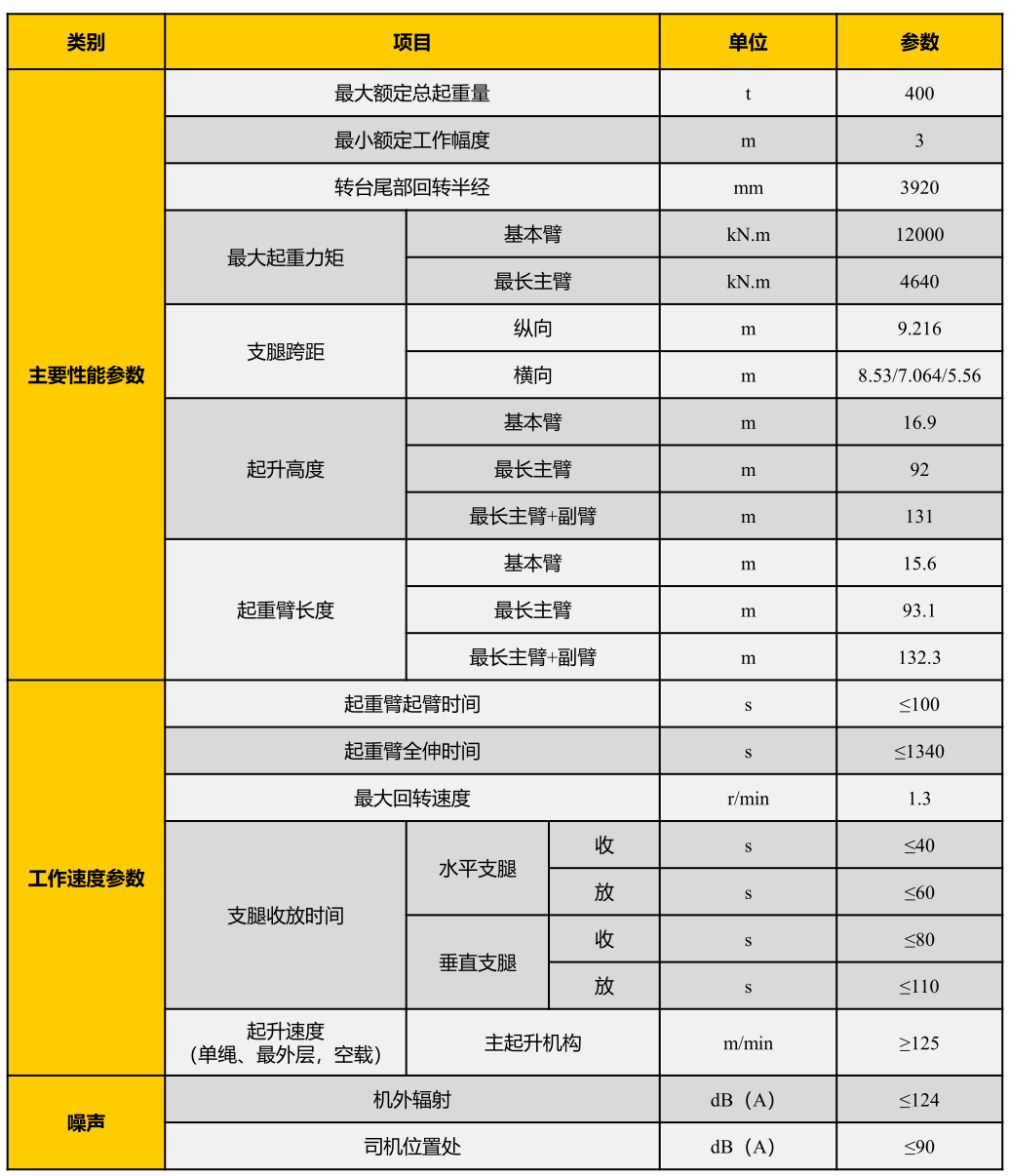

整机技术参数

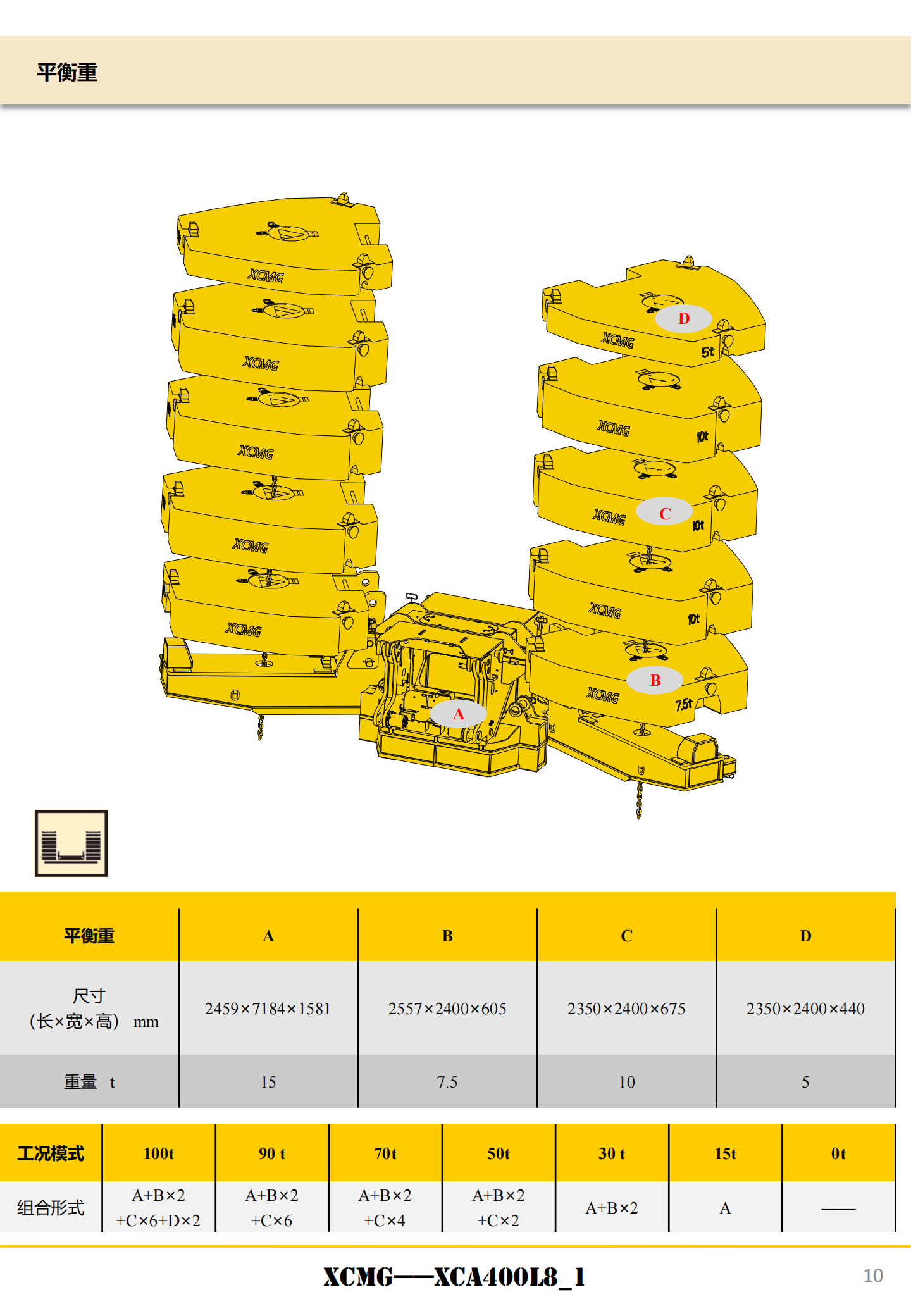

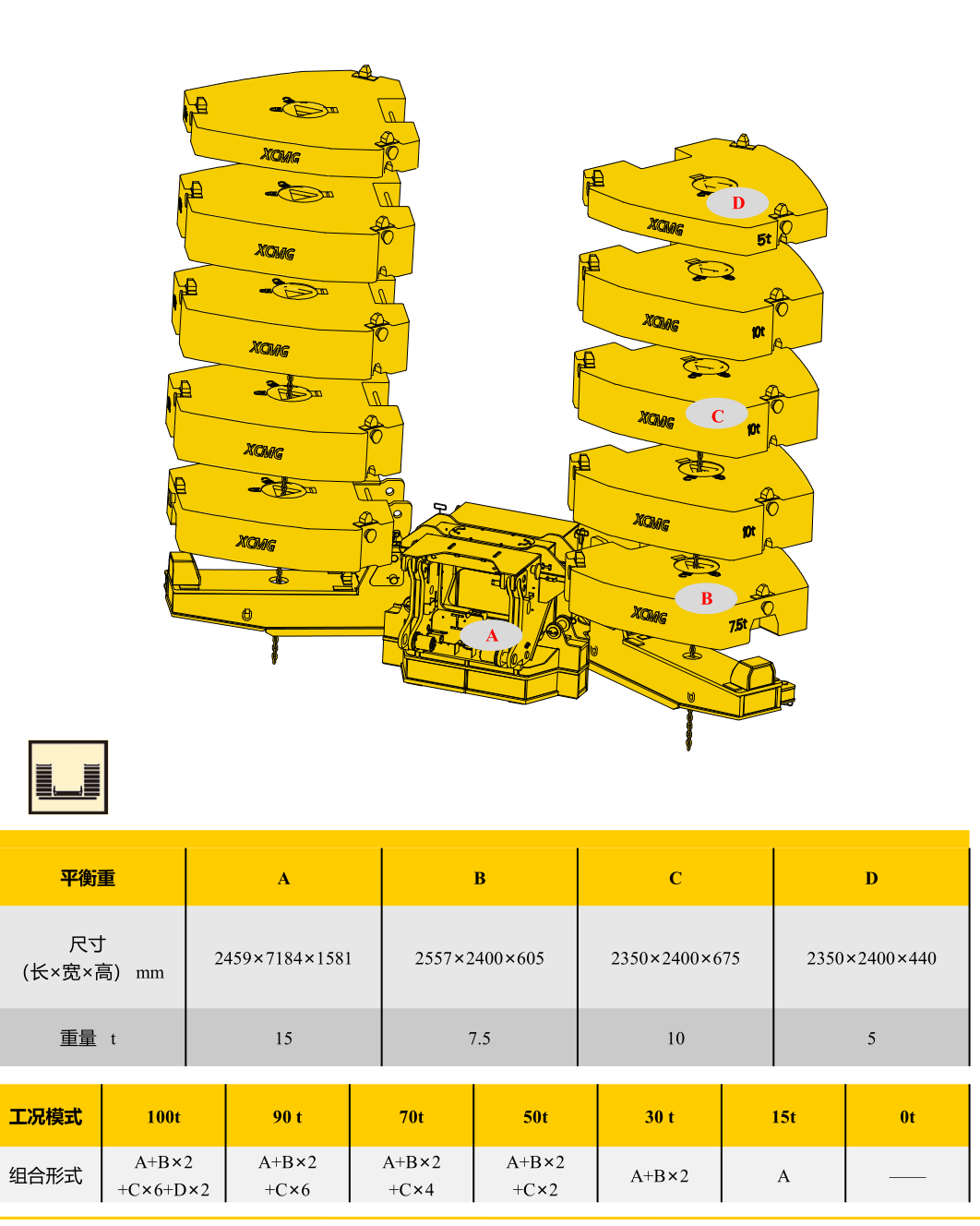

平衡重

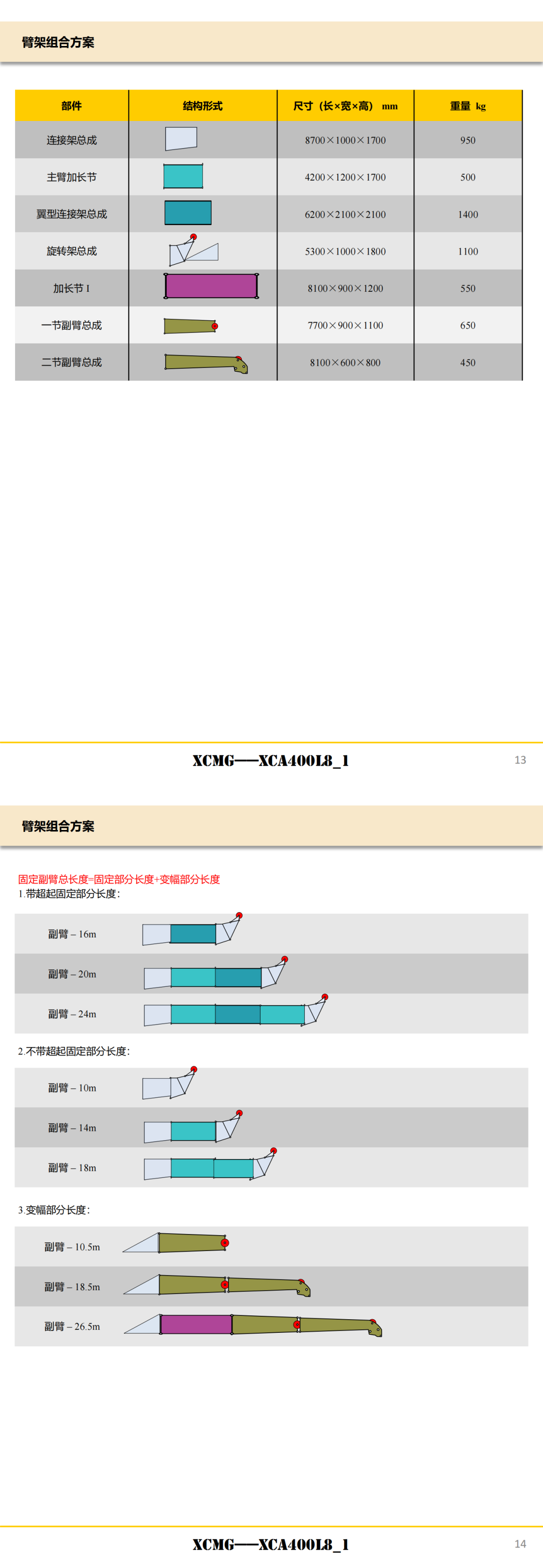

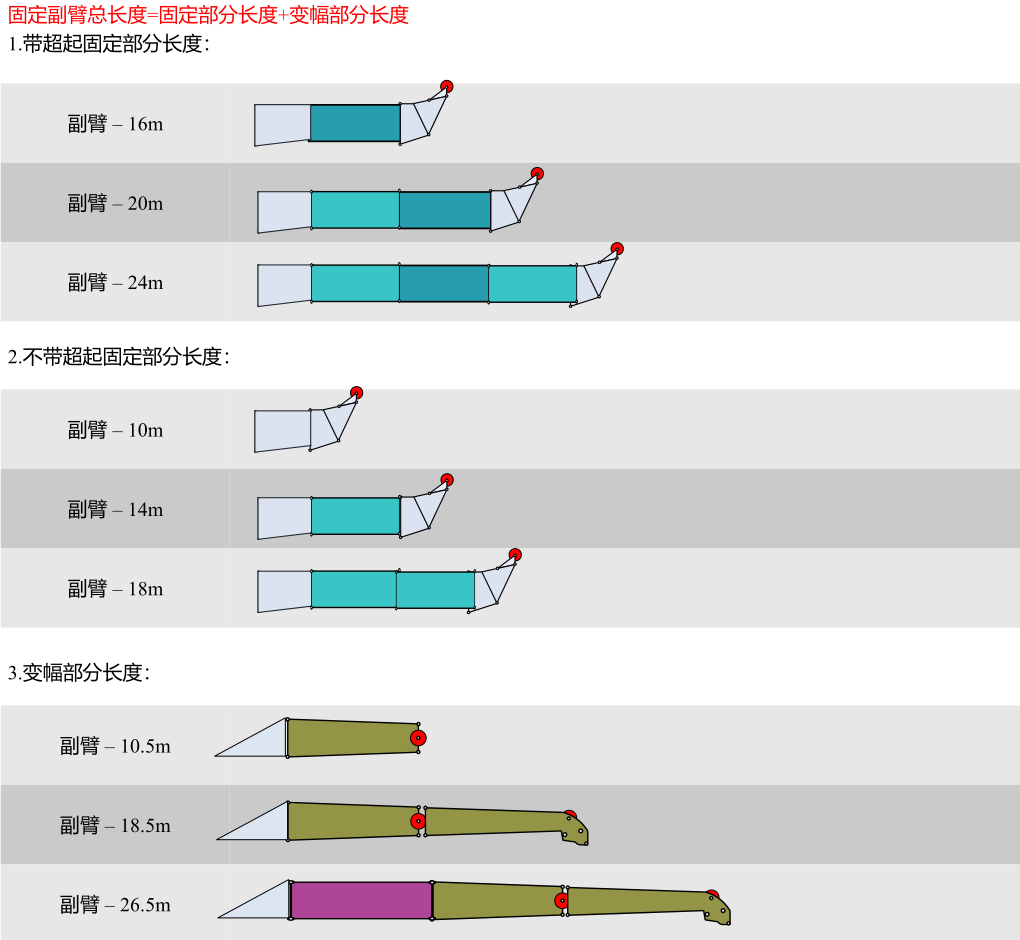

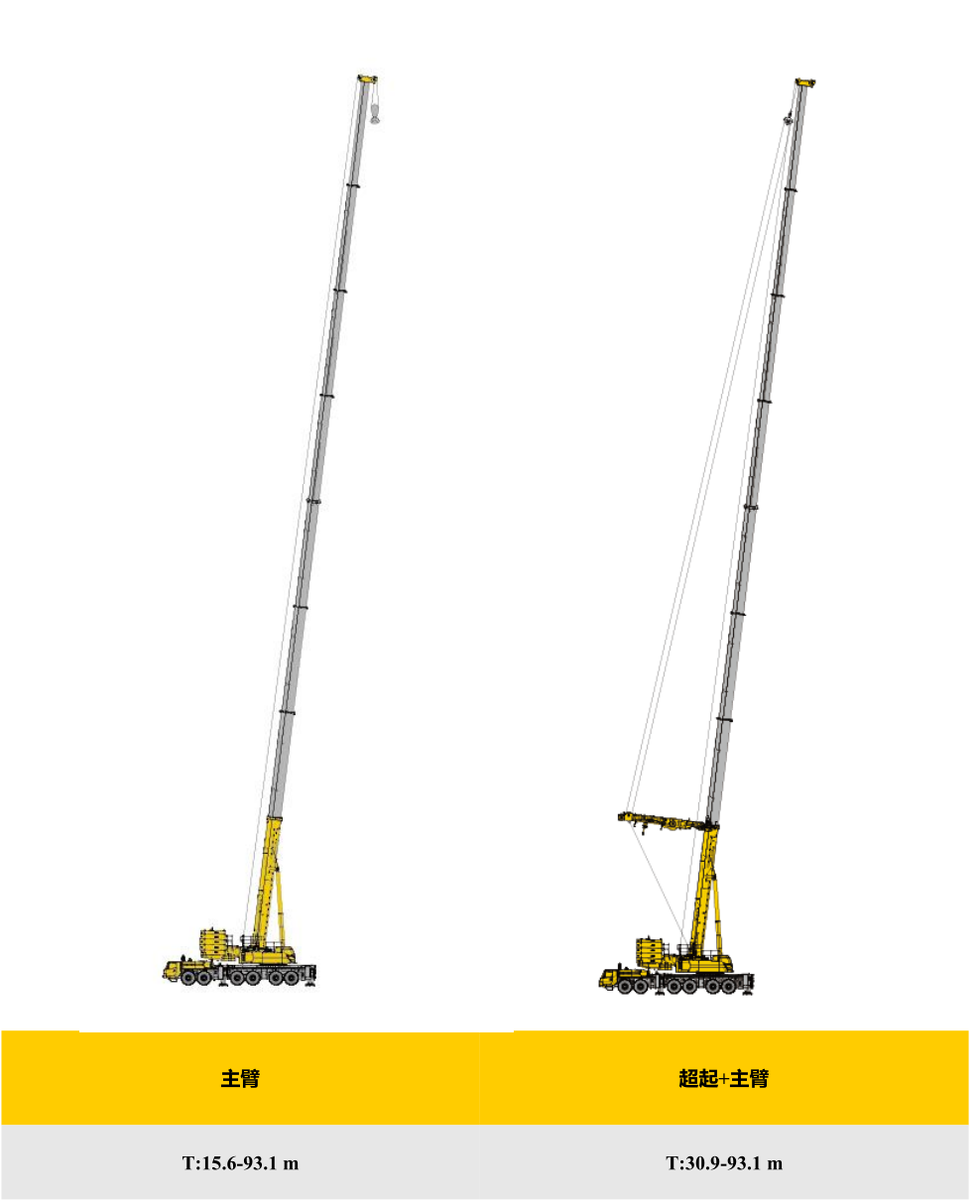

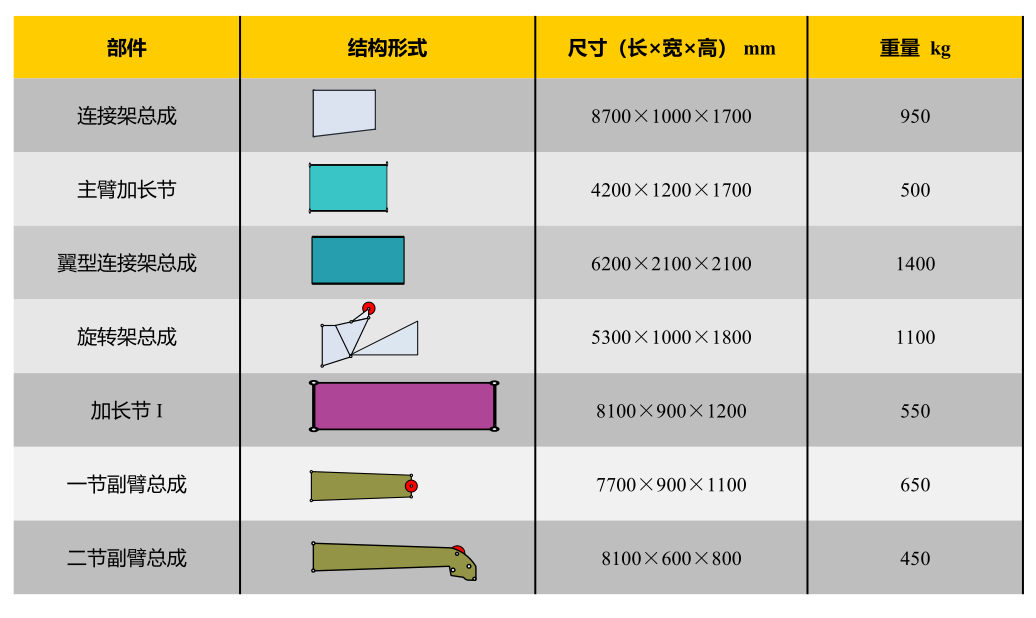

臂架组合方案
