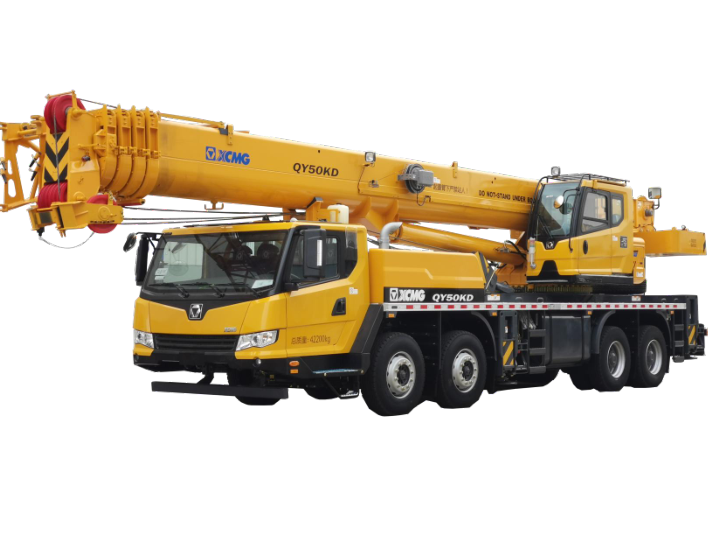

徐工QY50KD汽车吊性能参数吊臂计算吊车工况表

品牌：徐工

型号：QY50KD

吨位：50吨

工况：主臂（支腿全伸）工况

配重（吨）	6.5	6.5	6.5	6.5	6.5
主臂（米）	11.4	15.41	19.42	25.44	31.46
3	50	45
3.5	50	45
4	48	45	35	25
4.5	45	43	33	25
5	41	40	32	25	18.5
5.5	36.5	36	29	25	18.5

查看全部

工况：主臂(支腿半伸)工况

配重（吨）	6.5t	6.5t	6.5t	6.5t	6.5t
主臂（米）	11.4	15.41	19.42	25.44	31.46
3	50	45
3.5	50	45
4	48	45	35	25
4.5	36.4	36.4	33	25
5	28.6	28.6	28.7	25	18.5
5.5	23.3	23.3	23.3	24.8	18.5

查看全部

工况：副臂（支腿全伸）工况

主臂（米）	43.5	43.5	43.5	43.5	43.5
副臂（米）	9.5	9.5	9.5	16	16
安装角（°）	0°	15°	30°	0°	15°
78	4.5	3	2.5	2.8	1.5
75	4	2.7	2.4	2.2	1.3
72	3.5	2.5	2.3	1.9	1.2
70	3.2	2.3	2.2	1.8	1.2
65	2.55	2.1	1.9	1.6	1

查看全部

工况：副臂（支腿半伸）工况

主臂（米）	43.5	43.5	43.5	43.5	43.5
副臂（米）	9.5	9.5	9.5	16	16
安装角（°）	0°	15°	30°	0°	15°
78	4.5	3	2.5	2.8	1.5
75	3.8	2.7	2.4	2.2	1.3
72	2.7	2.4	2.2	1.8	1.2
70	2.1	1.9	1.7	1.6	1.1
65	1.15	1	1	0.8	0.6

查看全部

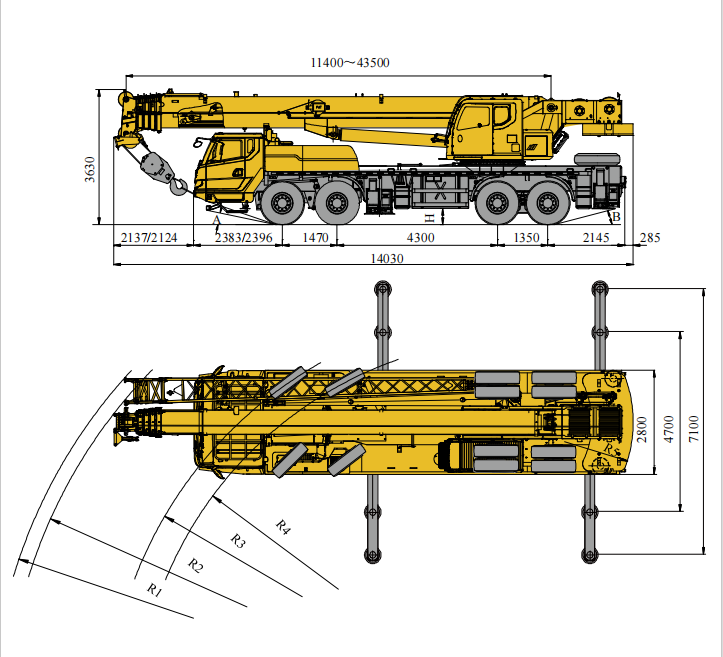

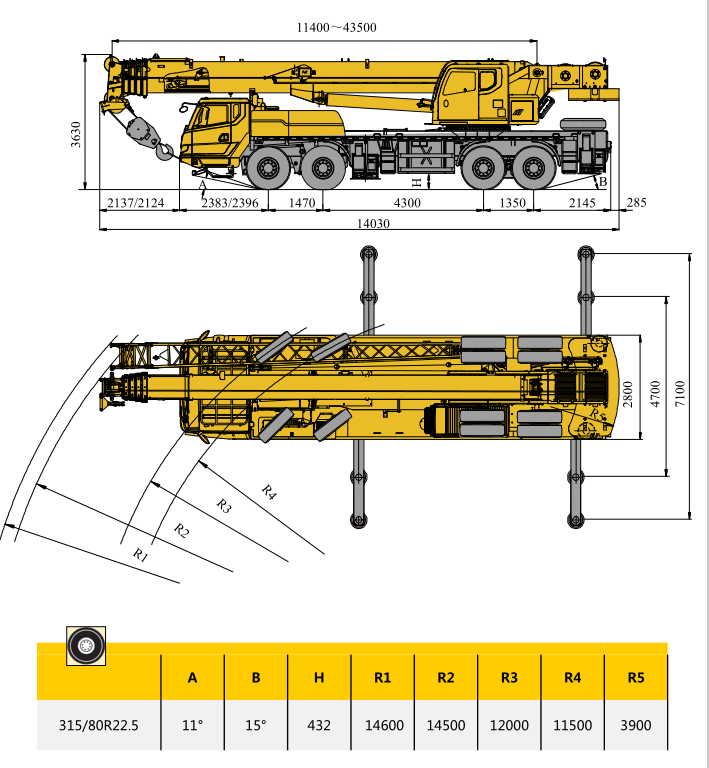

尺寸参数

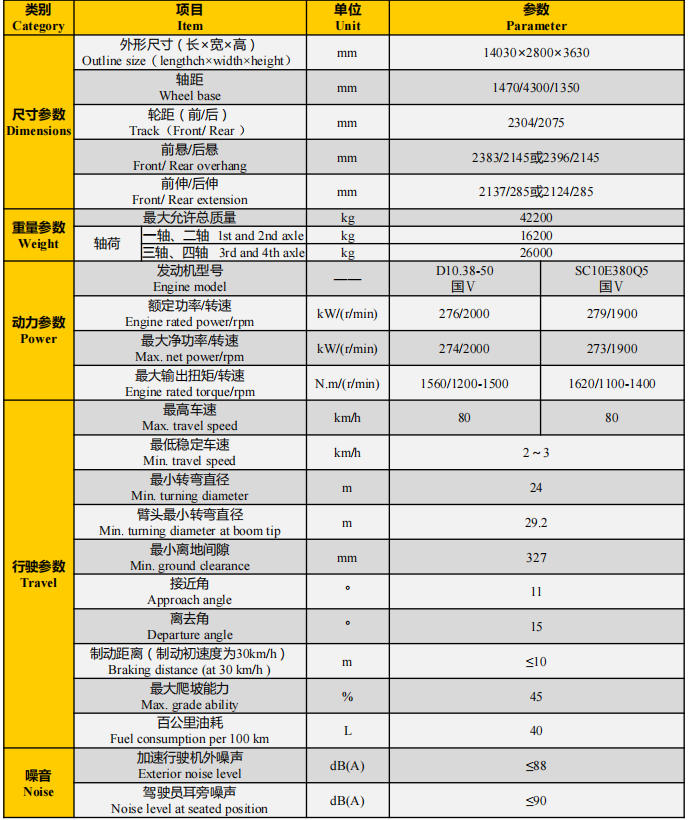

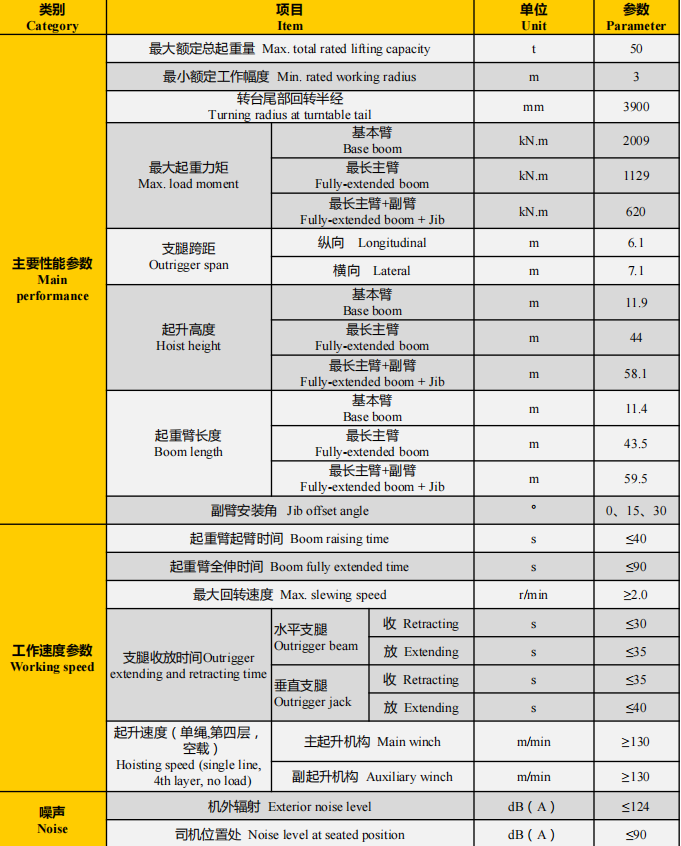

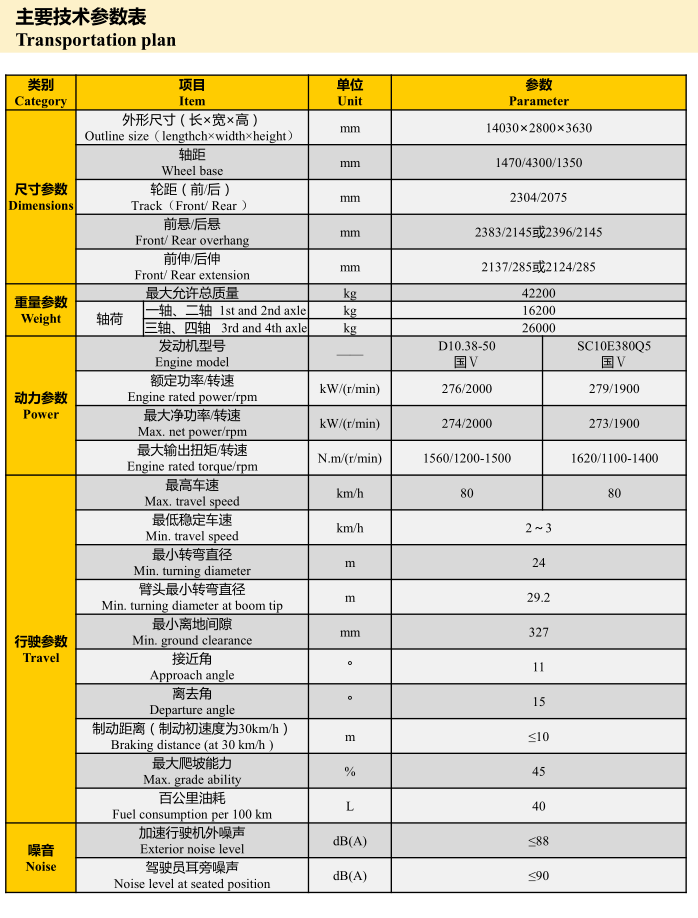

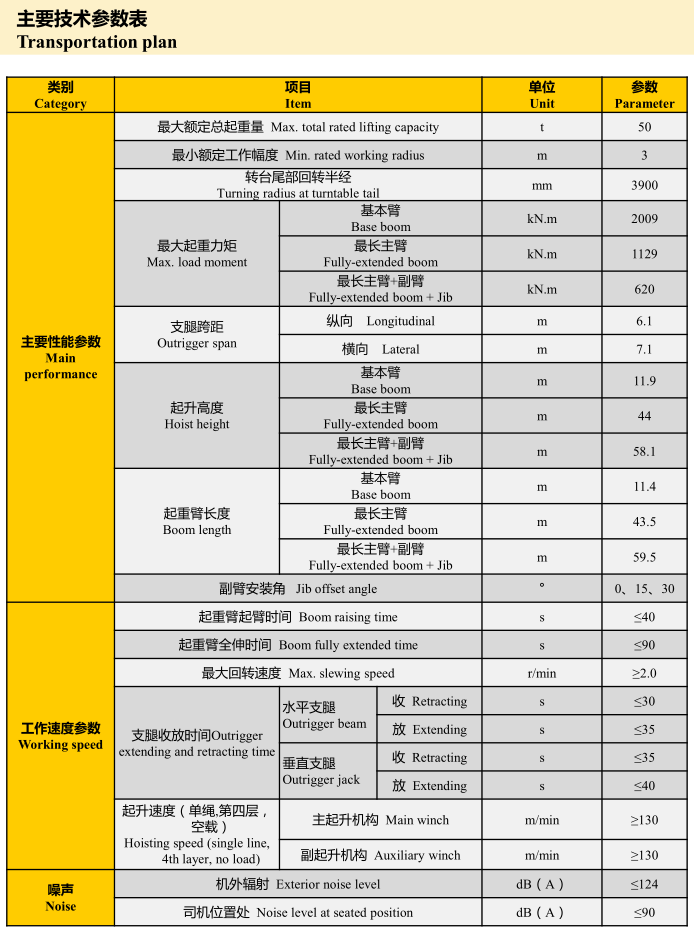

整机技术参数
