下载APP柳工LTC250H5汽车吊性能参数吊臂计算吊车工况表
品牌：柳工
型号：LTC250H5
吨位：25吨
工况：副臂
| 配重 | 7t | 7t | 7t |
| 主臂 | 42 | 42 | 42 |
| 副臂 | 8.8 | 8.8 | 8.8 |
| 安装角 | 0 | 15 | 30 |
| 80° | 3 | 2.6 | 1.9 |
| 76° | 2.9 | 2.4 | 1.75 |
| 73° | 2.8 | 2.2 | 1.7 |
| 70° | 2.5 | 2.1 | 1.6 |
查看全部
工况：主臂
| 主臂长度 | 10.7 | 16.63 | 22.49 | 28.36 | 34.23 |
| 3 | 25 | ||||
| 3.5 | 25 | 14.5 | |||
| 4 | 24.5 | 14.5 | 14.5 | ||
| 4.5 | 23 | 14.5 | 14.5 | ||
| 5 | 21.45 | 14.5 | 14.5 | ||
| 5.5 | 19.5 | 14.5 | 14.5 | 10 | |
| 6 | 17.8 | 14.5 | 14.5 | 9.6 |
查看全部

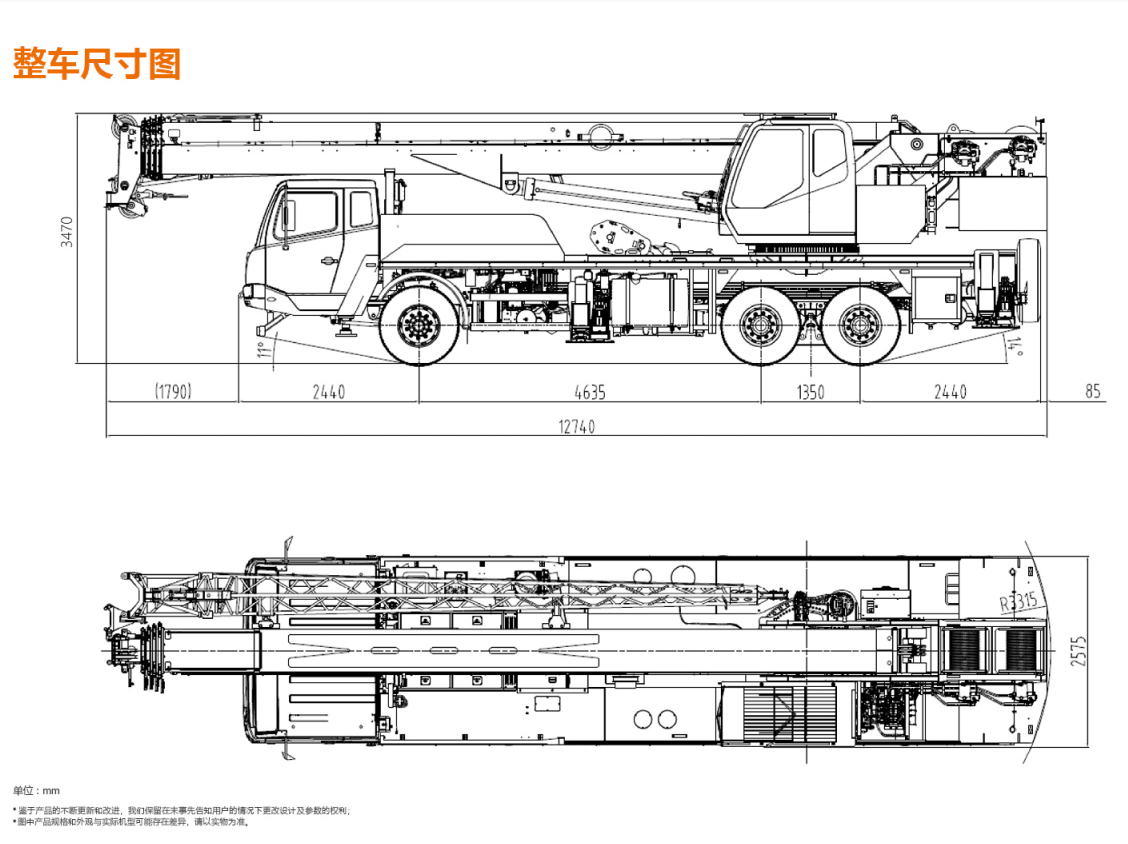

外形尺寸

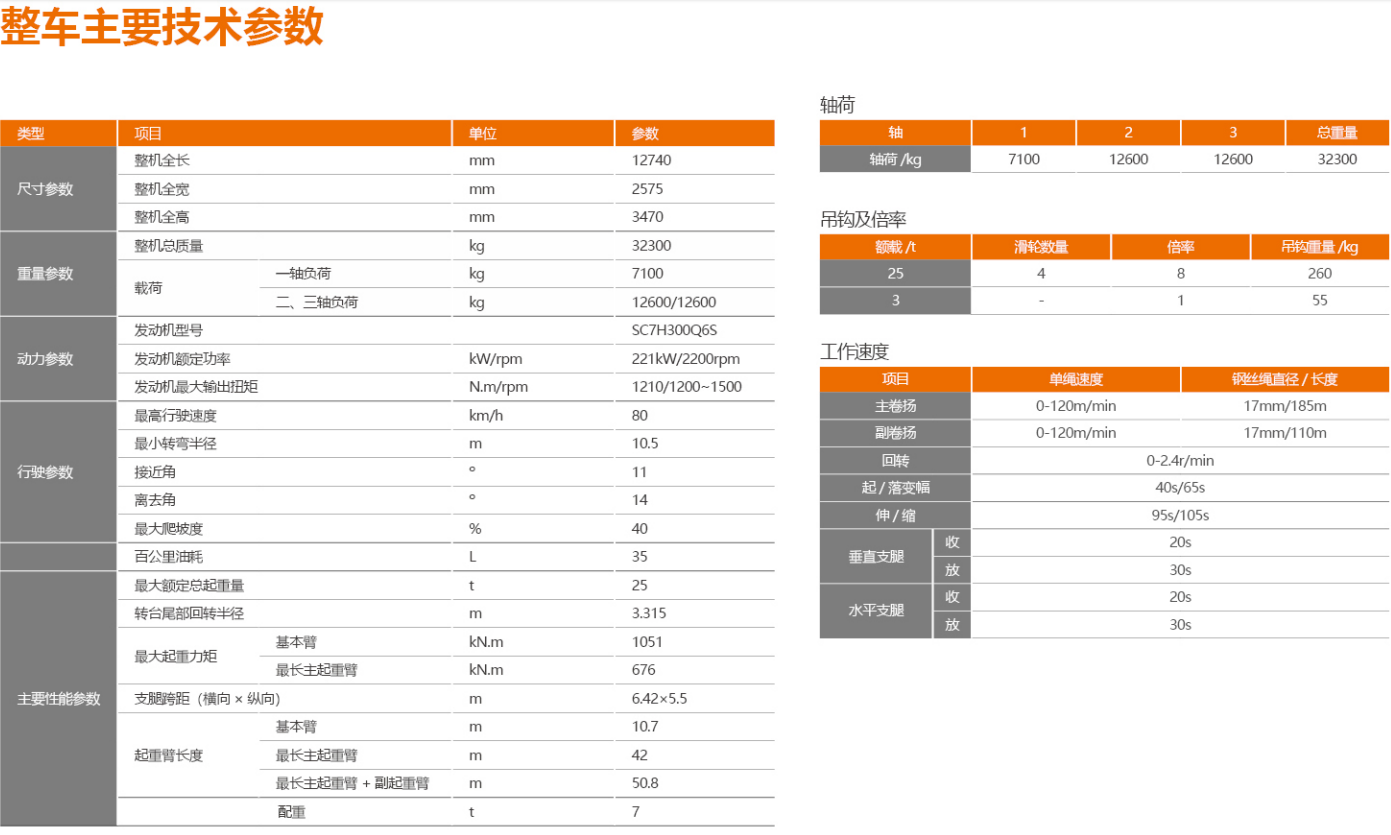

主要技术参数
