好的，我们来详细解析一下徐工XCA130L8C_1（通常简称130吨）起重机在不同工况下起重性能表的应用案例。

首先，要理解性能表的核心是：起重能力是臂长、工作幅度（吊车回转中心到吊钩的水平距离）和配重配置三者共同决定的函数。 任何操作前，都必须查阅正确的性能表。

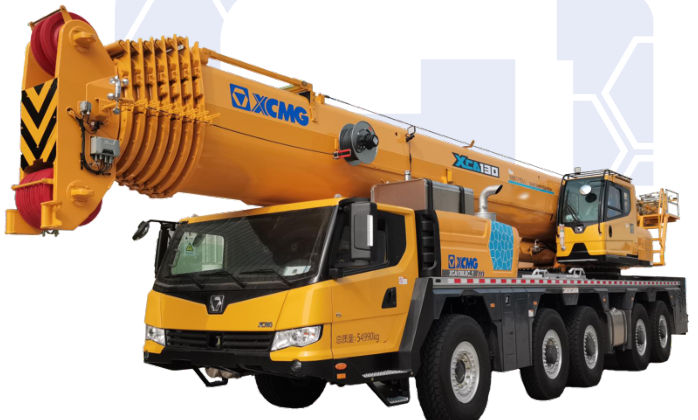

徐工XCA130L8C_1是一款7节主臂的全地面起重机，最大臂长可达60.5米（基本臂），加上副臂可达到90米以上。其性能表通常会分为几种主要工况：

1. 主臂工况：使用主臂进行吊装。
2. 副臂工况：安装副臂，用于更高的吊装需求。
3. 固定副臂工况：副臂与主臂成一定夹角（如30°），用于跨越障碍物或特定空间。
4. 超起工况：安装超起装置，极大提升大臂长、大幅度下的起重性能。

下面我们通过几个典型的实际案例来演示如何应用性能表。

案例一：风电设备检修（主臂工况，中等幅度）

• 场景：在一个风电场，需要更换一台风机顶部的齿轮箱部件。部件重量为28吨。风机轮毂高度为80米。现场地面坚实平整。
• 应用步骤：
  1. 确定工况：由于高度要求（80米），必须使用主臂+副臂。但首先，我们需要知道吊起28吨重物时，需要多长的臂架和多大的幅度。
  2. 计算所需臂长：
     • 目标高度：80米。
     • 吊钩、索具高度约：5米。
     • 安全裕量：5米。
     • 所需最小臂长 ≈ 80 + 5 + 5 = 90米。
  3. 查阅性能表：找到 “主臂+副臂工况” 的性能表。假设我们使用主臂全伸（60.5米）+副臂（31.5米），总臂长约92米。
  4. 匹配重量与幅度：在92米臂长这一列，向下查找，找到额定起重量大于等于28吨的那一行。假设我们查到：
     • 在臂长92米，工作幅度 14米 时，额定起重量为 30吨。
     • 在臂长92米，工作幅度 16米 时，额定起重量为 26吨。
  5. 得出结论：要安全吊装28吨的部件，吊车回转中心到风机塔筒的距离（工作幅度）必须控制在14米以内，此时起重能力30吨 > 28吨，满足要求。如果幅度超过14米，比如达到16米，起重能力就会下降到26吨 < 28吨，严禁作业。
  6. 现场执行：吊车支车位置必须精确测量，确保幅度始终≤14米。同时，要使用全部配重（通常为37.5吨），并保证支腿全伸。

案例二：厂房内设备安装（主臂工况，小幅度）

• 场景：在新建的工业厂房内，安装一台重45吨的大型压力机。厂房内部高度限制为20米。设备需要从门口吊入并放置到基础上，最大移动幅度约10米。
• 应用步骤：
  1. 确定工况：高度要求低（20米），但重量大（45吨）。使用主臂工况即可，可能只需要伸出部分臂长。
  2. 计算所需臂长：20米高度，主臂只需伸出很短一截。
  3. 查阅性能表：找到 “主臂工况” 的性能表（使用全部配重37.5吨）。
  4. 匹配重量与幅度：我们的目标是找到在工作幅度10米时，能吊起45吨所需的最短臂长。
     • 查看性能表，在 幅度10米 这一列：
     • 臂长18.4米时，额定起重量可能为 55吨。
     • 臂长30米时，额定起重量可能降至 48吨。
     • 臂长36米时，额定起重量可能降至 42吨。
  5. 得出结论：为了保证在10米幅度下安全吊装45吨，主臂长度不能超过30米。如果臂长超过30米（比如36米），起重能力就不够了。因此，操作时应将臂长控制在30米以内。
  6. 现场执行：吊车
